Inhaltszusammenfassung für Sachtler FSB 4

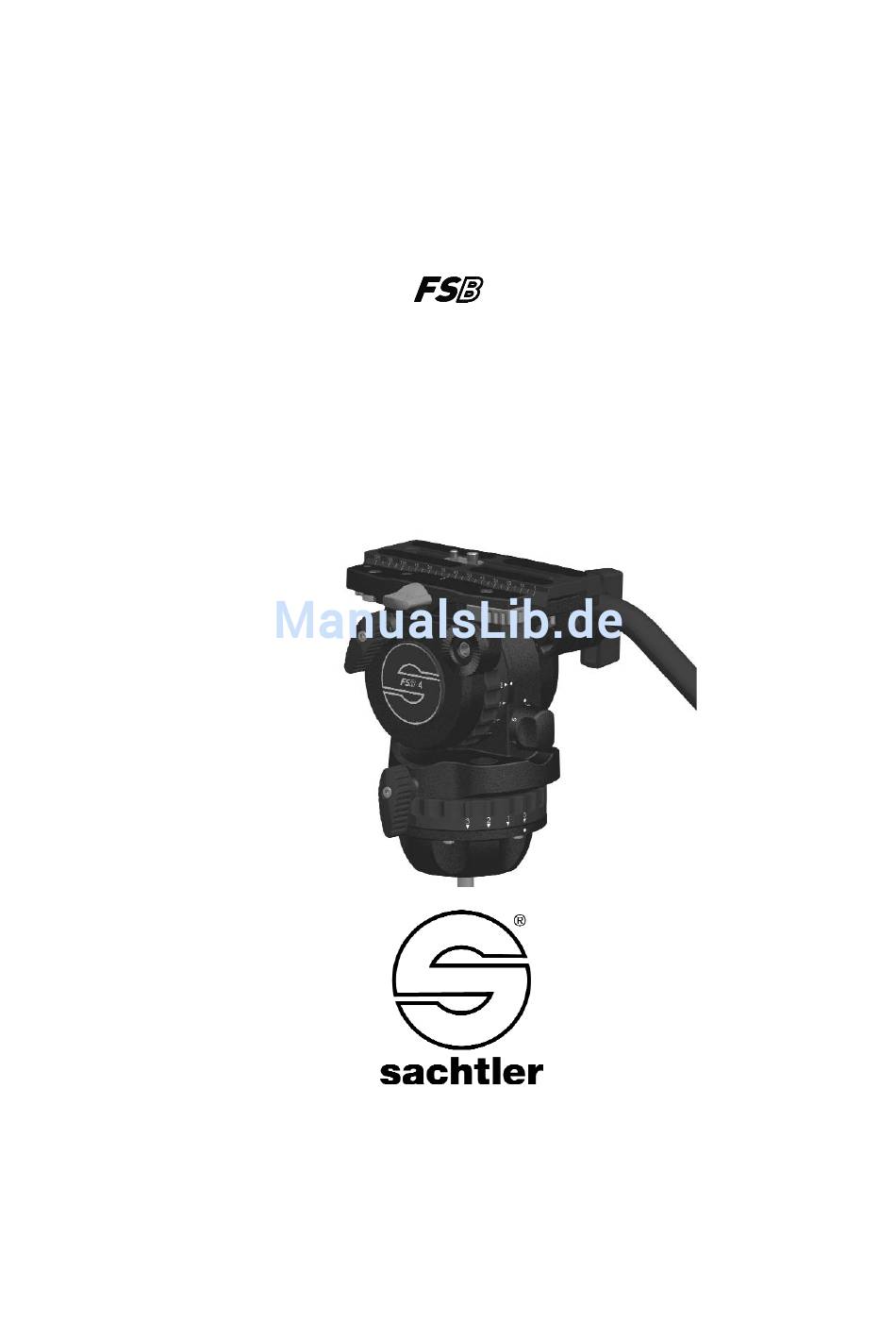

- Seite 1 Manual Benutzerinformation Fluid Head Fluidkopf...
-
Seite 16: Sicherheitshinweise / Grundlegende Hinweise
FSB 4 Manual Sicherheitshinweise / Grundlegende Hinweise Á Vor Benutzung des Fluidkopfes muß die Benutzerinformation gelesen werden. Á Vor Montage des Fluidkopfes auf ein Stativ muß das Stativ auf sicheren Stand und die Stativbeinauszüge auf sichere Klemmung überprüft werden. Á Vor Lösen der Klemmschale, muß das Stativ bei aufgesetz- ter Kamera gegen Umkippen gesichert werden. -
Seite 17: Bedienelemente

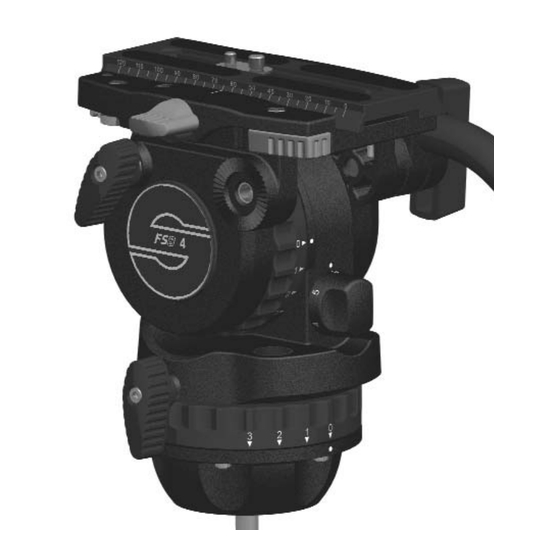

FSB 4 Benutzerinformation Bedienelemente Kameraplatte Top Platte Verriegelungshebel Parkposition für nicht benötigte Rosette für Schwenkarm- Kamera Schrauben befestigung Steuerring der Vertikaldämpfung Klemmung der Kameraplatte Drehknopf zum Einstellen der Kamerabalance Libelle Vertikalbremse Steuerring der Horizontaldämpfung Horizontalbremse - 12 -... -
Seite 18: Betrieb
FSB 4 Benutzerinformation Betrieb 3.1 Bestimmungsgemäße Verwendung Der Fluidkopf wurde für Schwenk- und Neigebewegungen von Kameras entwickelt. Die maximale Traglast ist in Kapitel 4 spezifiziert. 3.2 Schwenkarmverstellung Lösen Sie die Klemmschraube (große schwarze Flügel- schraube) des Schwenkarms und bringen Sie den Schwenkarm in die gewünschte Position. -
Seite 19: Entnehmen Und Einsetzen Der Kameraplatte
Benutzerinformation FSB 4 3.4 Entnehmen und Einsetzen der Kamera(platte) Der Fluidkopf FSB 4 ist mit einem Side Load Kameraplatten Mechanismus ausgestattet. Á Schließen Sie Horizontal- und Vertikalbremse. Á Fassen Sie die Kameraplatte mit der einen Hand. Á Öffnen Sie die Klemmung der Kameraplatte. -
Seite 20: Einstellen Der Kamerabalance
FSB 4 Benutzerinformation 3.5 Einstellen der Kamerabalance Á Zur Einstellung der Kamerabalance ist es notwendig, zuerst den Schwerpunkt der Kamera genau über dem Drehpunkt des Fluidkopfes zu zentrieren. Á Aktivieren Sie die vertikale Bremse, stellen Sie den Steuerring der vertikalen Dämpfung auf Stellung “0”... - Seite 21 Flügelschraube nach rechts drehen und schließen. Á Falls es Ihnen nicht gelingt die Kamera zu zentrieren, lesen Sie bitte den Absatz 5.1 “Kameraplatten”. Á Der Fluidkopf FSB 4 verfügt über einen fünfstufigen Gewichtsausgleich. Wählen Sie die Stufe, die Ihre Kamera am besten balanciert.
-
Seite 22: Einstellen Der Dämpfung
FSB 4 Benutzerinformation 3.6 Einstellen der Dämpfung Der Fluidkopf FSB 4 verfügt horizontal und vertikal über je drei Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die Fluiddämpfung ein- oder aus- geschaltet. In der Nullstellung ist die Dämpfung völlig abgeschaltet. -
Seite 23: Flachboden
Benutzerinformation FSB 4 3.9 Flachboden Um den FSB 4 mit Flachbodenanschluss ver- wenden zu können, muß der Gewindezapfen ent- fernt werden. Technische Daten Traglast-Bereich (abhängig von der Schwerpunkthöhe der Kamera) C.O.G. min. kg max.kg (Schwerpunkthöhe in mm) Dämpfungsstufen: je 3 horizontal, vertikal und 0 Neigebereich: +90°/-70°... -
Seite 24: Zubehör
FSB 4 Manual 5. Zubehör 5.1 Kameraplatten Der Fluidkopf FSB 4 wird mit einer extra langen Kamerplatte (Code Nr. 0164) geliefert. Diese beinhaltet einen Führungsschlitten mit einem Stift (der ein Verdrehen der Kamera verhindert) und eine ¼ Zoll Schraube. Dieser Führungsschlitten kann im Schlitz der Kameraplatte auf... -
Seite 25: Gewährleistung
Á der Fluidkopf unsachgemäß und außerhalb der spezifizier- ten technischen Daten betrieben wurde oder Á das Grundgehäuse von einer nicht autorisierten Service- Stelle geöffnet wurde. Technische Änderungen vorbehalten. Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten. - 20-... - Seite 26 FSB 4 Benutzerinformation...
