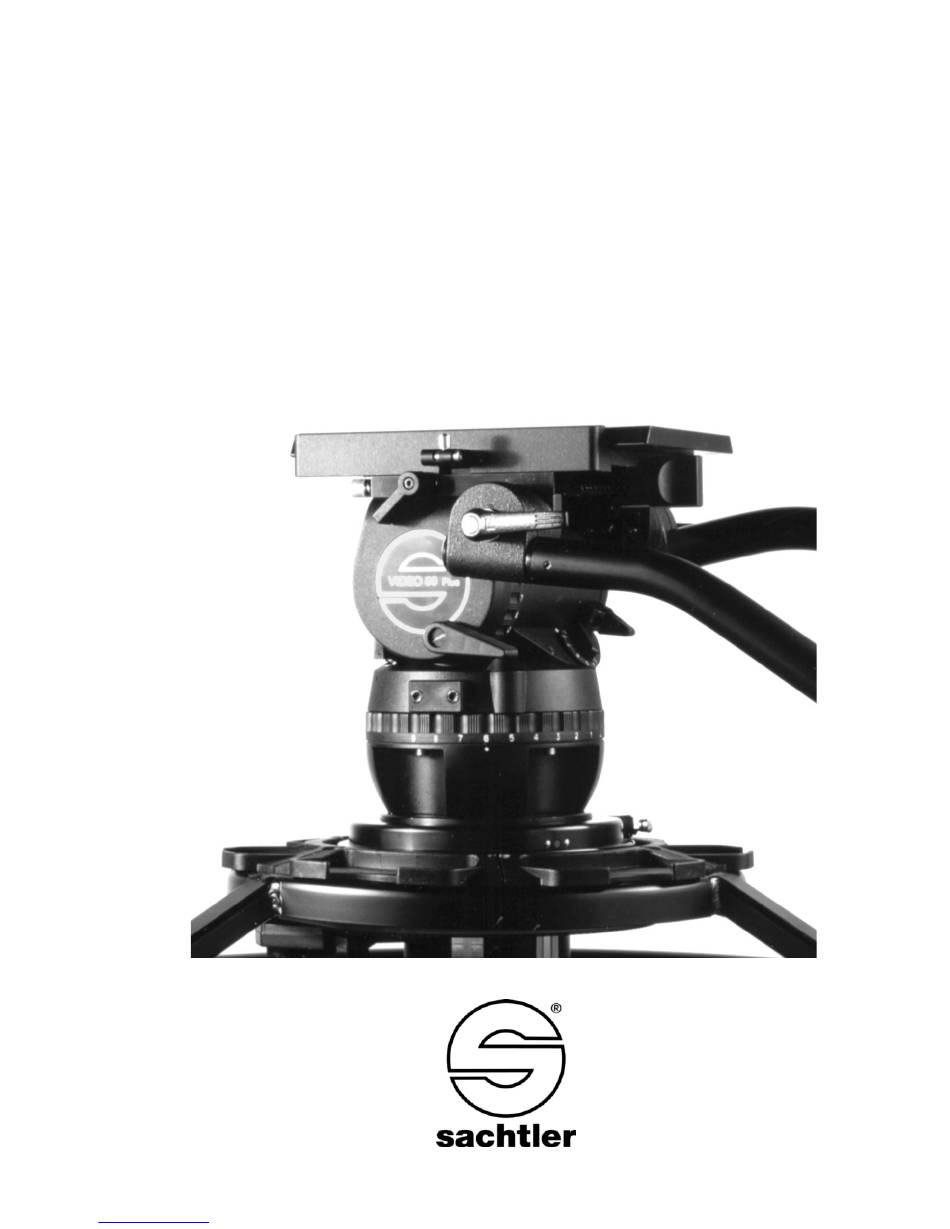

- Seite 1 Video 60 Plus Studio Manual Benutzerinformation Fluid Head Fluidkopf Downloaded from www.Manualslib.com manuals search engine...
-
Seite 19: Sicherheitshinweise
Video 60 Plus Studio Benutzerinformation Sicherheitshinweise -> Vor dem Gebrauch des Video 60 Plus Studio Fluidkopfes ist sicherzustellen, daß die 4 Befestigungsschrauben im Stativ- Flachboden fest angezogen sind. -> Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist. -
Seite 20: Betrieb
Video 60 Plus Studio Betrieb 3.1 Nivellieren des Fluidkopfes Beleuchtete Wasserwaage (Libelle) Der Video 60 Plus Studio verfügt über eine selbstleuchten- de Libelle, um auch bei ungünstigen Lichtverhältnissen leicht nivellieren zu können. Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. -
Seite 21: Entnehmen Der Kamera
Video 60 Plus Studio Benutzerinformation (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.) Beim Einsetzen der Kamera mit V-Platte schieben Sie diese von hinten in die V-Platten-Führung der Balance - platte bis zum Anschlag. -> Drücken Sie den Verriegelungshebel nach innen und... -
Seite 22: Einstellen Der Kamerabalance
-> Drehen Sie den vertikalen Steuerring auf Position 0. -> Lösen Sie die Klemmung der Kamera-Balanceplatte Beim Video 60 Plus Studio wird der Klemmhebel an der linken Seite des Kopfes geöffnet. -> Durch Vor- und Zurückdrehen der Spindel verschieben Sie die Kamera so lange bis Sie die Position gefunden haben, in der die Kamera horizontal ausbalanciert ist. - Seite 23 Video 60 Plus Studio Benutzerinformation -> Mit dem rechten Kipphebel (kleines Gewichtssymbol) kann eine halbe Feder geschaltet werden. Wählen Sie durch Zu- oder Wegschalten dieser Feder den optima- len Gewichtsausgleich. (Bei zugeschalteter Feder steht der Kipphebel aufrecht, Stahlstift ist nicht sichtbar. Bei weggeschalteter Feder ist der Stahlstift im Kipphebel sichtbar).
-
Seite 24: Einstellen Der Dämpfung
-> öffnen Sie die Aufbau-Arretierung 3.7 Einstellen der Dämpfung Die Video 60 Plus Studio verfügt horizontal und vertikal über je neun Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die gewünschte Fluid dämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. -
Seite 25: Teleprompteranschluß
Benutzerinformation Video 60 Plus Studio 3.9 Teleprompteranschluß Der Video 60 Plus Studio verfügt vorne am Kopf über zwei Gewindebohrungen zur Montage von Telepromptern. 3.10 Austausch der Batterien Im Batteriefach befinden sich die handelsüblichen Standard Knopfzellen vom Typ 625 U oder LR9. Mit Hilfe eines spitzen Gegen standes (Schraubenzieher o.ä.) öffnen... -
Seite 26: Technische Daten
Video 60 Plus Studio Benutzerinformation Technische Daten 4.1 Allgemeine Daten Gewichtsausgleich: in 18 Stufen Balanceplatte: 120 mm Verschiebebereich Grades of drag: je 9 horizontal, vertikal und 0 Tilt angle: +90 ° / -60° Panning range: 360 ° Temperaturbereich: -40 °C bis 60 °C... -
Seite 27: Abmessungen
Video 60 Plus Studio Benutzerinformation 4.2 Abmessungen 200 mm (7.9 in) 124 mm (4.9 in) - 21 - Downloaded from www.Manualslib.com manuals search engine... -
Seite 28: Das Baukastensystem
Um längere Umbauzeiten zu vermeiden, ist - wenn nicht anders beschrieben - ein Inbusschlüssel #4 das einzige benötigte Werkzeug. -> Umbau des Video 60 Plus Studio auf Touch & Go Verschluß mit Kameraplatte 35 -> Umbau der Schwenkarme mit Rosette ->... -
Seite 29: Umbau Der Schwenkarme Mit Rosette
Ist dies nicht möglich, so schlagen Sie die beiden Fixierstifte in der Rosette nach innen durch. Setzen Sie eine andere Rosette aus dem Sachtler Zubehör programm ein und fixieren diese zuerst mit den beiden Fixierstiften. Dann werden die vier Inbusschrauben eingesetzt und handfest angezogen. -
Seite 30: Umbau Des Video 60 Plus Studio Auf Multi Disc
Benutzerinformation Video 60 Plus Studio 5.3 Umbau des Video 60 Plus Studio auf Multi Disc Stellen Sie den Video 60 Plus Studio auf den Kopf, so daß die Unterseite sichtbar wird. Der Video 60 Plus Studio kann auf Flachbodenstative und Pedestale mit 4-Schraubenanschluß... -
Seite 31: Gewährleistung
Verspannen der EB Kamera mit dem Video 60 Plus Studio. Kabelklemme Sie können eine Kabelklemme (Code Nr. 6054) an der Seite des Video 60 Plus Studio Fluidkopfes anbringen. Diese kann bis zu drei Videokabel unterschiedlicher Größe klemmen. Gewährleistung Der Gewährleistungsanspruch erlischt, wenn ->... - Seite 32 Benutzerinformation Video 60 Plus Studio www.sachtler.com - 26 - Downloaded from www.Manualslib.com manuals search engine...
