4 LED di up-link
5 Presa di
alimentazione
6 Foro di bloccaggio
della vite
7 Pulsante Reset

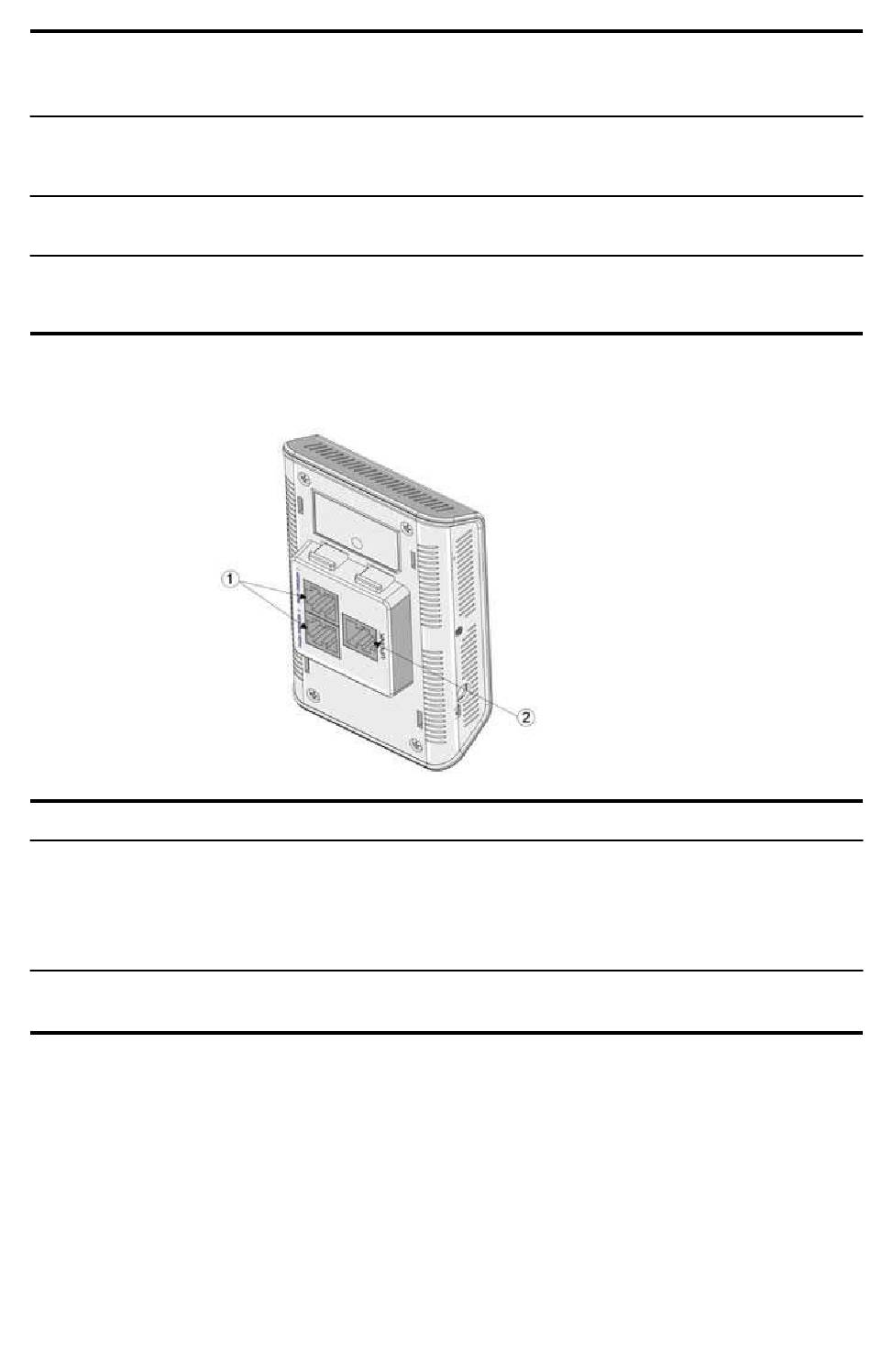

Il diagramma mostra il lato posteriore del NJ2000G. La tabella descrive
le funzioni.
Funzione
1 Due porte pass-
through
2 Porta gigabit
Ethernet di up-link
Indica lo stato di collegamento della rete per la porta di up-link situata
sul lato posteriore dell'unità.
Un LED verde indica un collegamento valido per la porta di up-link.
Può essere utilizzata per alimentare il NJ2000G con un
alimentatore locale opzionale, il 3CNJ1000PSL. NOTA: Questo
alimentatore è necessario se la rete locale non fornisce Power over
Ethernet.
Utilizzato per fissare il NJ2000G alla piastra di montaggio a parete
Tenerlo premuto <20 secondi per reimpostare il NJ2000G.
•
Tenerlo premuto >20 secondi per cancellare la password e reimpostare
•
l'unità con i valori predefiniti.
Descrizione
Le porte pass-through aggirano la funzione dello switch e sono
direttamente collegate alla porte pass-through ad esse associate
situate sul lato anteriore dell'unità. Le porte pass-through permettono
il collegamento con un segmento separato della rete o il
collegamento di un telefono PBX analogico o digitale.
Collega il NJ2000G alla rete.
