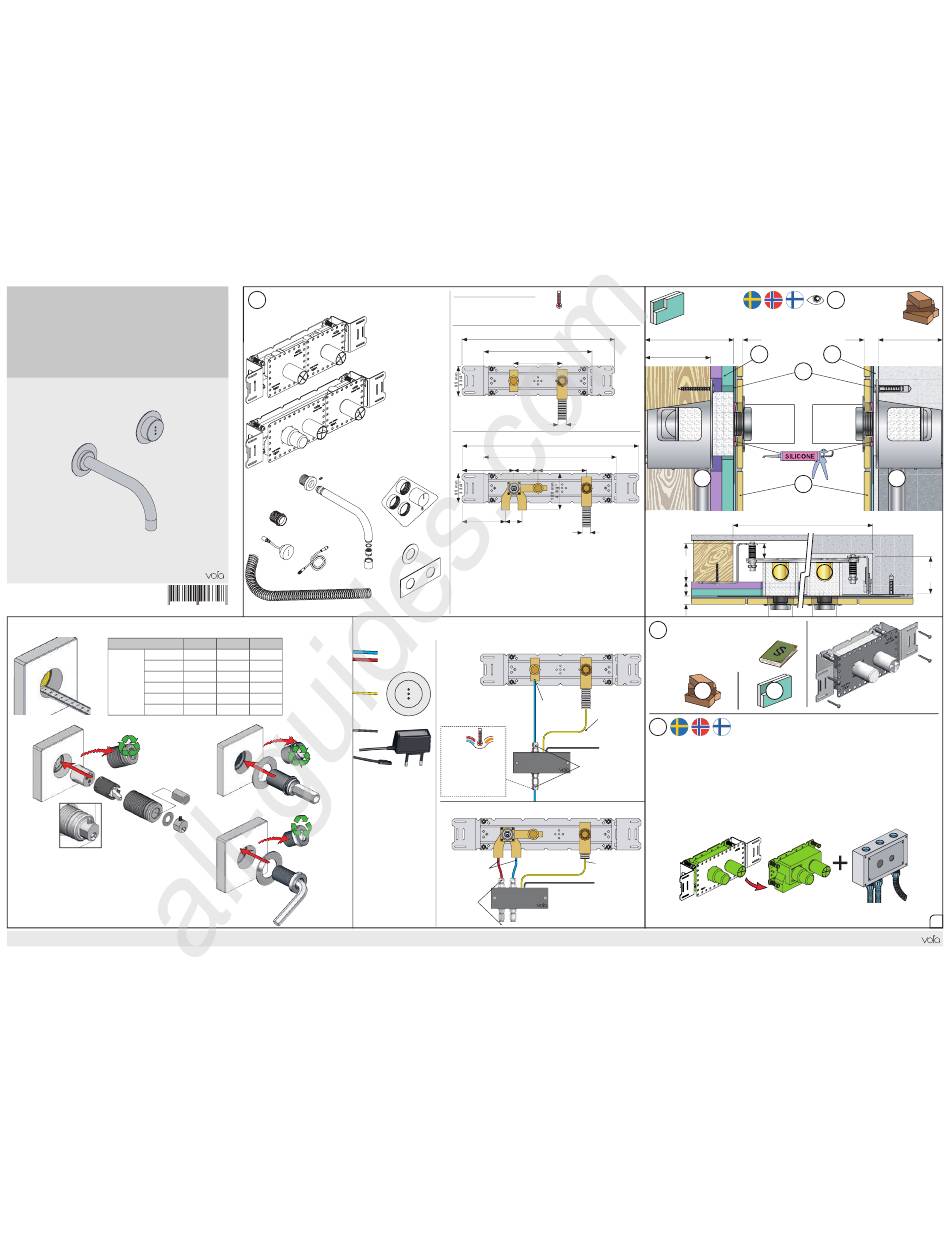

VOLA 4000, 4100
Fitting instruction
Monteringsvägledning
Montageanleitung
Montage hanleiding
Monteringsvejledning
Manuel de montage
www.vola.com
mnt_4000/4100_V2_40999033
5 703182 406398
Fitting of extension
Montering af forlængerdele
Montage von verlängerung
Montering av förlängning
VR1264:
3 - 15 mm Standard
Tiles:
15 - 25 mm +10
Fliesen:
25 - 35 mm +20
Fliser:
Fliser:
35 - 45 mm +30
Tegels:
45 - 55 mm +40
Carreaux:
55 - 65 mm +50
VR1264+ (4100)
VOLA A/S • Lunavej 2 • DK-8700 Horsens • Tel. +45 7023 5500 • Fax +45 7023 5511 • sales@vola.dk • www.vola.com
All manuals and user guides at all-guides.com
Parts included
Delar som ingår
00
Teile mitgeliefert
Delen inklusief
Medfølgende dele
Pièces incluses
4000
4100
Montage van de verlengstukken
Cabling
Montage des rallonges
Verkabelung
VR1206:
VR2019:
Standard
Standard
= Ø10 - 1/2"
+10
+10
+20
+20
+30
+30
=
+40
+40
+50
+50
VR1206+
=
VR2019+, VR2119+
12 mm
Data, 3 Bar/43.5 Psi:
l/min.
Gal/min.
Max. 65°C, 150°F
4000:
30.0
7.9
4100:
18.3
4.8
D: 4000
490 mm
19 1/2"
355 mm
L1:
14"
156 mm
6 1/8"
Ø25 mm
Ø1"
D: 4100
570 mm
23"
435 mm
L1:
17"
166 mm
78 mm
156 mm
6 1/2"
3 1/16"
6 1/8"
4100
139 mm
54 mm
5 1/2"
2 1/8"
Kabelføring
Bekabeling
Kabeldragning
Câblage
4000:
1/2"
US 1/2" NPT
Alt.:
Premixed water
Vorgemischte Wasser
Ø10 mm
Forblandet vand
Förblandade vatten
Voorgemengd water
D'eau prémélangée
4100:
1/2"
US 1/2" NPT
Ø10 mm
96 mm
3 - 15 mm
3 3/4"
1/8 - 5/8"
70 mm
2 3/4"
G5
3
1/2"
US: 1/2" NPT
Ø25 mm
Ø1"
Max. 30 mm
Max. 1 1/8"
70 mm
2 3/4"
Max. 30 mm
Max. 1 1/8"
?
Check the local legislation.
1
Bitte die örtlichen Vorschriften überprüfen.
Tjek de lokale regler.
Kontrollera lokala föreskrifter
Nazitten lokale regelgeving.
Vérifiez la législation locale.
M5
G5
L= 130 cm
L= 51"
1A
Box till inbyggnadsblandare.
110-230VAC
Boks til indbygningsblander.
Laatikko seinäasenteiselle sekoittajalle.
Ingår inte i leveransen
köps separat.
Ikke inkludert, kjøpes
separat.
Eivät sisälly tilaukseen,
ostettava erikseen.
L= 130 cm
L= 51"
110-230VAC
1A
3 - 15 mm
70 mm
1/8 - 5/8"
2 3/4"
M5
6
3
7
1/2"
US: 1/2" NPT
L1 + 10 mm
L1 + 3/8"
70 mm
2 3/4"
1
