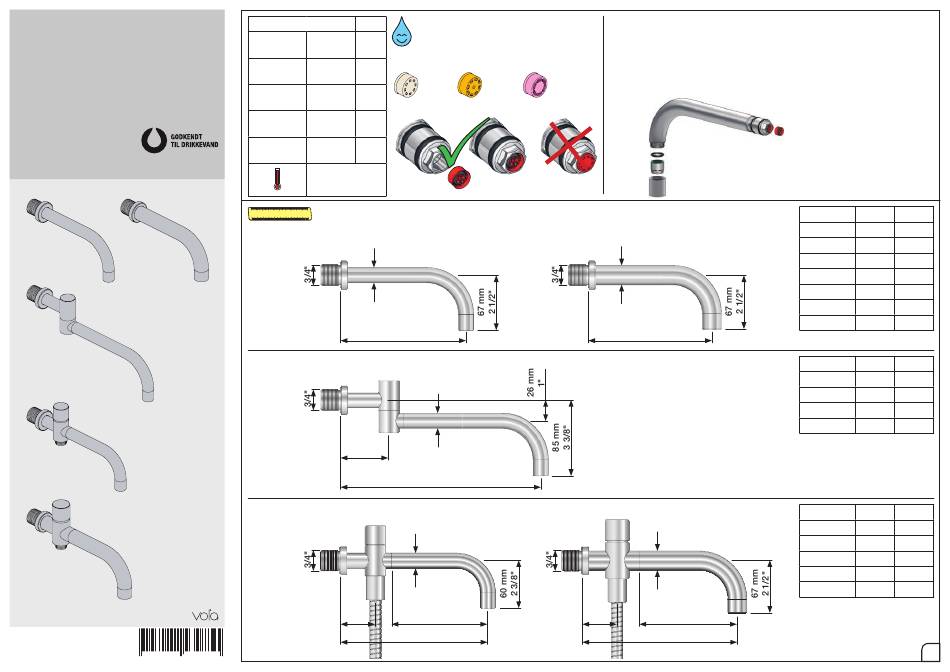

For more water saving possibilities please see: Standard Flow data: Max. Weitere Wassersparmöglichkeiten finden Sie auf: VR161K: 7 l/min - 1.8 Gal/min VOLA 010, 020, 030, 040, 040B (l/min) For flere vandbesparende muligheder se venligst: 010/020 VR161D: 9 l/min - 2.5 Gal/min...
Seite 2
010, 020, 030, 040, 040B Extension Forlængerdele Verlengstukken Verlängerung Förlängning Modification VR2019 VR2019: VR2119: 12 mm 2,5 mm 3 - 15 mm Standard Standard Tiles: 15 - 25 mm VR2019+10 VR2119+10 Fliesen: 25 - 35 mm VR2019+20 VR2119+20 Fliser: Fliser:...
Seite 3
VR161: Data Bar: VR161K: 7 l/min - 1.8 Gal/min (Cal Green) VOLA 070, 070R, 070-HT2 (l/min) 070/070R (Gal/min) (l/min) VR161K 070-HT2 (Gal/min) Fitting instruction Montageanleitung Max. 65°C. 150°F Monteringsvejledning Monteringsvägledning Montage hanleiding Manuel de montage 2 3 4 8 9 10...
Seite 4
Extension Forlængerdele Verlengstukken Verlängerung Förlängning Modification 12 mm VR2019: 3 - 15 mm Standard Tiles: 15 - 25 mm VR2019+10 Fliesen: 25 - 35 mm VR2019+20 Fliser: Fliser: 35 - 45 mm VR2019+30 Tegels: 45 - 55 mm VR2019+40 Carreaux: 55 - 65 mm VR2019+50 VR2019+ 2,5 mm...
Seite 5
VOLA 200M Page New instruction 2 - 3 Valid from June 15 2020 Old instruction 5 - 6 Neu Anleitung 2 - 3 Gültig ab 15. Juni 2020 Alt Anleitung 5 - 6 Fitting instruction Monteringsvägledning Ny vejledning 2 - 3 Gyldig fra 15.
Seite 6
Montage von verlängerung Montering av förlängning Montage des rallonges VR2019+, VR2119+ VR648+ VR2020+, VR2219+ 24 mm 12 mm VOLA A/S • Lunavej 2 • DK-8700 Horsens • Tel. +45 7023 5500 • Fax +45 7023 5511 • sales@vola.dk • www.vola.com...
Seite 7
Waterdicht membran Let væg Construction légére 1x20 mm Wasserdichte Membran Wasserdichte Membran Waterdicht membran Vattentät membran Membrane imperable VOLA PEX1 Vandtæt membran Membrane imperable 15 mm pex 2x13 mm Min. 3 mm Min.3/32" 5 mm - 3/16" Flush installation Installation Spülen Skyl installation Skölj installation...
Seite 8
VOLA 200M Page Old instruction 5 - 6 Alt Anleitung 5 - 6 Gl vejledning 5 - 6 Fitting instruction Monteringsvägledning Gammel vägledning 5 - 6 Montageanleitung Montage hanleiding Monteringsvejledning Manuel de montage Oude instructie 5 - 6 Ancienne instruction 5 - 6 Instrucción antigua...
Seite 9
Montage von verlängerung Montering av förlängning Montage des rallonges VR2019+, VR2119+ VR648+ VR2020+, VR2219+ 24 mm 12 mm VOLA A/S • Lunavej 2 • DK-8700 Horsens • Tel. +45 7023 5500 • Fax +45 7023 5511 • sales@vola.dk • www.vola.com...
Seite 10
Ø42 mm VR2119 Ø1 5/8" VR2219 Ø50 mm VR648 Ø2" Sverige: ENDAST PEX. Se separat vägledning for PEX VOLA PEX1 15 mm pex Outlet collars Koblinger Koppelstukken 1x18 mm 2x13 mm Auslauf Muffen Muffar Douille de bec et des sorties...
Seite 12
Montering av grepp ta bort gummimembranet. NR 51 - 1 VR2279C NR 51 - 2 VR2279B Boxen leveraras inte av Vola. 5 mm utan köps genom ÅF eller Grossist. VR2279 VR2279 16 mm 16 - 22 mm VR2279B 12 mm 12 - 18 mm 2.5 mm...
Seite 13
NR 51 - 1 NR 51 Do not cut the membrane VOLA NR.51/52/64 Die Membran nicht schneiden Skær ikke membranen Skär inte membranet Snij het membraan niet door Ne coupez pas la membrane No cortar la membrana 38 mm 1 1/2"...
Seite 14
NR 52 NR 64 38 mm 38 mm 1 1/2" 1 1/2" NR 52 - 1 NR 52 - 2 VR2279 VR2279B VR2279C NR 64 - 1 VR2279 VR2279B VR2279C VR5278 VR5277LK 38°C VR2279 16 mm 16 - 22 mm VR2279 16 mm 16 - 22 mm 100°F...
