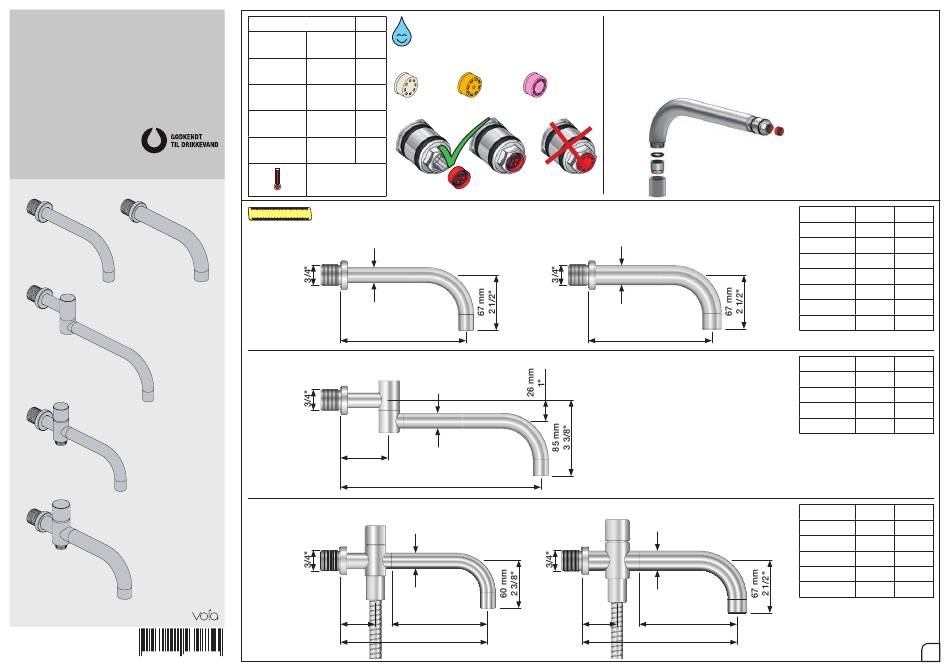

Vola 010 Montageanleitung

VOLA 010, 020, 030, 040, 040B
VOLA 010C, 020C, 040D
Fitting instruction
Montageanleitung
Monteringsvejledning
Monteringsvägledning
Montage hanleiding
Manuel de montage
010, 020 010C, 020C
030
040, 040B
040D
www.vola.com
mnt_010_V1_40998982
5 703182 430751
VR161:
Standard Flow data: Max.
VR161K: 7 l/min - 1.8 Gal/min
(l/min) 5.0
010/020
VR161D: 9 l/min - 2.5 Gal/min
(Gal/min) 1.3
VR161F: 14 l/min - 3.7 Gal/min
(l/min) 30
010C/020C
(Gal/min) 7.9
VR161K
(l/min) 9.0
030
(Gal/min) 2.0
(l/min) 25
040/040B
(Gal/min) 6.6
(l/min) 30
040D
(Gal/min) 7.9
Max. 65°C.
Max. 150°F
010, 020
0 1 0 1 2 3 4 2 3 4 5 5 6 7 6 7 8 9 10 8 9 10
Ø19 mm
Ø3/4"
L
030
Ø19 mm
Ø3/4"
60 mm
2 3/8"
040, 040B
Ø19 mm
Ø3/4"
45 mm 120 mm
1 3/4" 4 3/4"
L
For more water saving possibilities please see:
Weitere Wassersparmöglichkeiten finden Sie auf:
For flere vandbesparende muligheder se venligst:
För mer vattenbesparande möjligheter hänvisas till:
Voor meer waterbesparende mogelijkheden zie:
Pour plus d'informations sur les options : économie d'eau, voir le site:
VR161D VR161F
010C, 020C
Ø24 mm
Ø1"
L
040D
51 mm
2"
010(C)/100
010(C)/130
010(C)/160
020(C)/200
020(C)/225
020(C)/260
020(C)/300
L
030/200
030/250
030/300
030/350
Ø24 mm
Ø1"
040
040B
040D
040D/250
040D/300
120 mm
4 3/4"
L
www.vola.com
L (mm) L (Inch)
100 4"
130 5"
160 6"
200 7 3/4"
225 8 3/4"
260 10 1/4"
300 11 3/4"
L (mm) L (Inch)
200 7 3/4"
250 9 3/4"
300 11 3/4"
350 13 3/4"
L (mm) L (Inch)
185 7 3/4"
235 9 3/4"
200 7 3/4"
250 9 3/4"
300 11 3/4"
1
