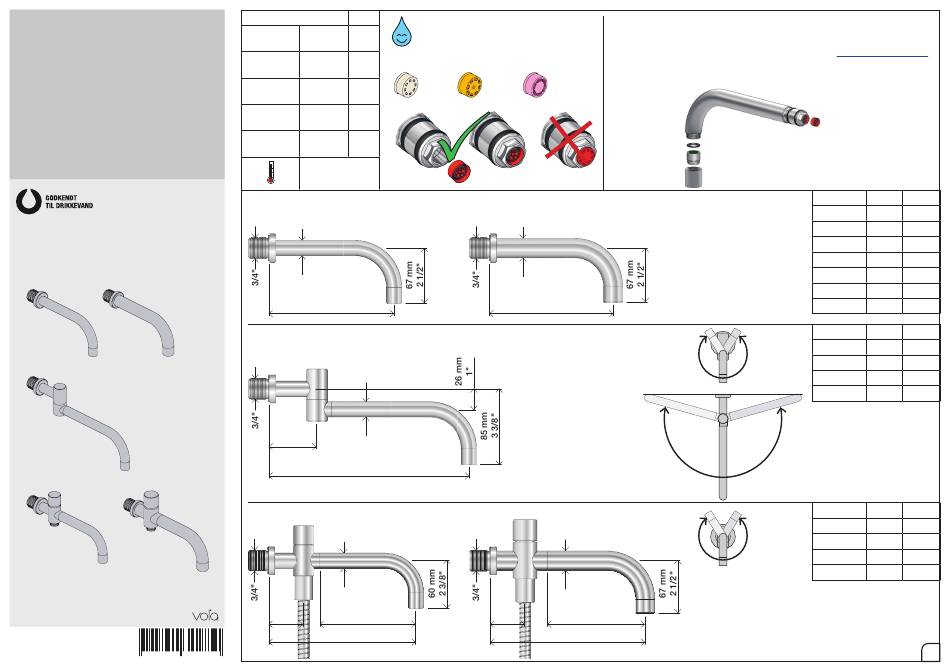

Vola 010 Montageanleitung

VOLA 010, 020, 030, 040
VOLA 010C, 020C, 040D
Fitting instruction
Montageanleitung
Monteringsvejledning
Monteringsvägledning
Montage hanleiding
Manuel de montage
04/00026
04/00101
04/00175
04/00298
010, 020 010C, 020C
030
040 040D
www.vola.com
mnt_010_V1_40998360
23-05-2023
5 705230 341750
Standard Flow data: Max.
VR161:
(l/min) 5.0 VR161K: 7 l/min - 1.8 Gal/min
010/020
(Gal/min) 1.3
VR161D: 9 l/min - 2.5 Gal/min
(l/min) 30 VR161F: 14 l/min - 3.7 Gal/min
010C/020C
(Gal/min) 7.9
(l/min) 9.0 VR161K
030
(Gal/min) 2.0
(l/min) 25
040
(Gal/min) 6.6
(l/min) 30
040D
(Gal/min) 7.9
Max. 65°C.
Max. 150°F
010, 020
Ø19 mm
Ø3/4"
L
030
Ø19 mm
Ø3/4"
60 mm
2 3/8"
L
040
Ø19 mm
Ø3/4"
45 mm 120 mm
1 3/4" 4 3/4"
L
For more water saving possibilities please see:
Weitere Wassersparmöglichkeiten finden Sie auf:
For flere vandbesparende muligheder se venligst:
För mer vattenbesparande möjligheter hänvisas till:
Voor meer waterbesparende mogelijkheden zie:
Pour plus d'informations sur les options : économie d'eau, voir le site:
VR161D VR161F
010C, 020C
Ø24 mm
Ø1"
L
040D
Ø24 mm
Ø1"
51 mm 120 mm
2" 4 3/4"
L
www.vola.com
L (mm) L (Inch)
010(C)/100 100 4"
010(C)/130 130 5"
010(C)/160 160 6"
020(C)/200 200 7 3/4"
020(C)/225 225 8 3/4"
020(C)/260 260 10 1/4"
020(C)/300 300 11 3/4"
L (mm) L (Inch)
030/200 200 7 3/4"
030/250 250 9 3/4"
300° 030/300 300 11 3/4"
030/350 350 13 3/4"
240°
L (mm) L (Inch)
040 185 7 3/4"
040D 200 7 3/4"
040D/250 250 9 3/4"
300°
040D/300 300 11 3/4"
