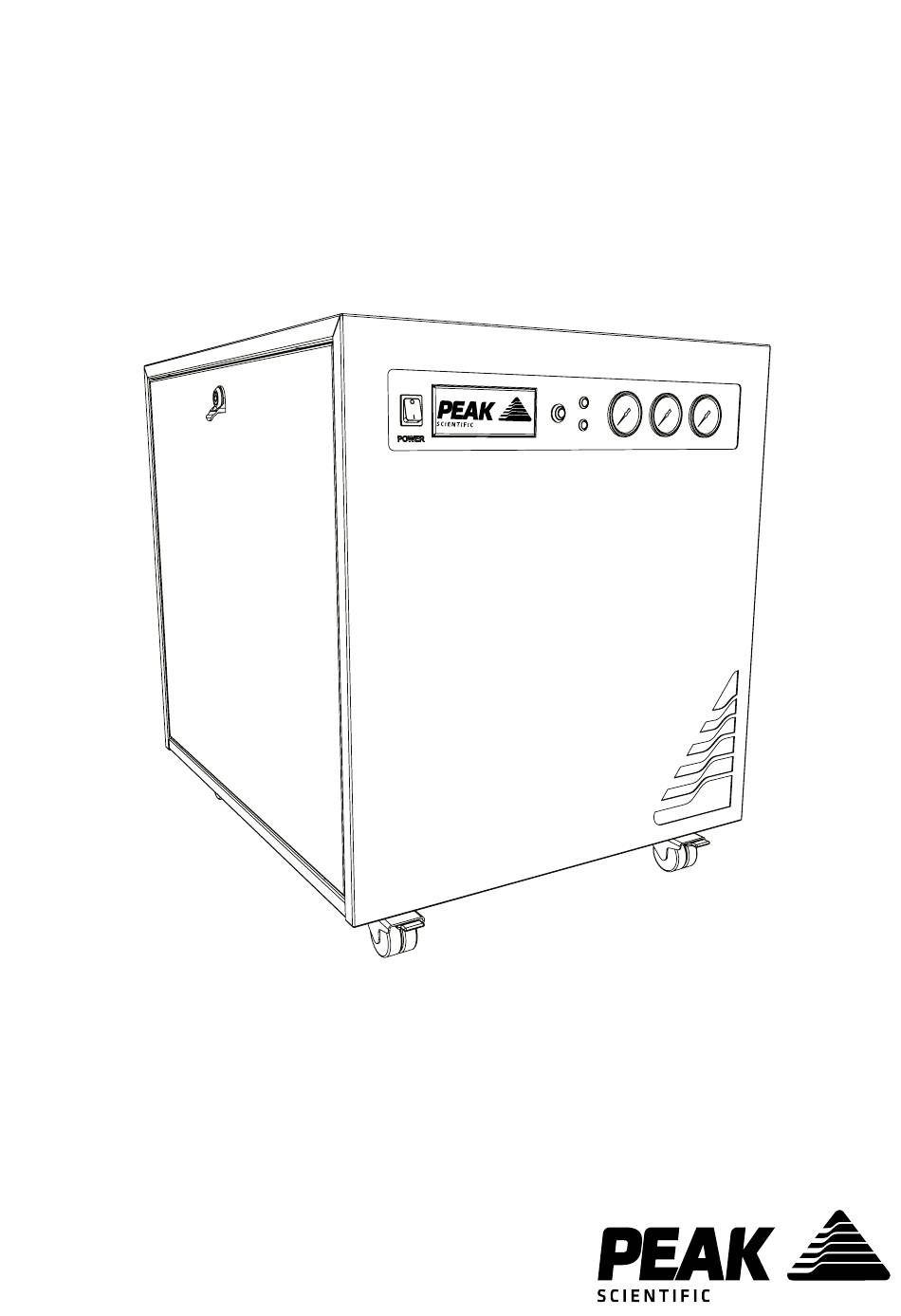

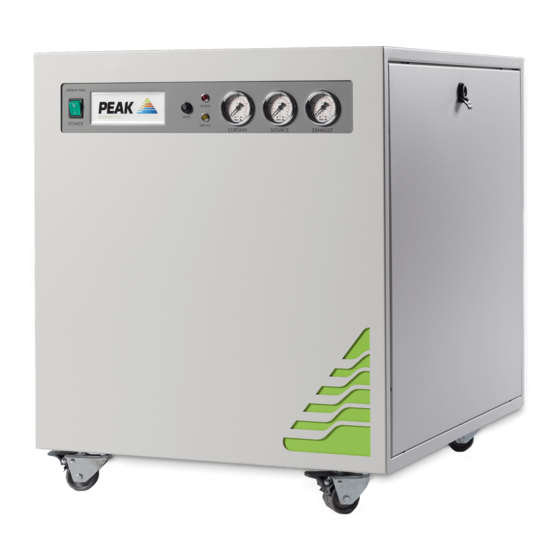

- Seite 1 Genius 1024 Benutzerhandbuch Genius1024 User Manual Rev 3 RSID 3168 DE 09/03/20...
-
Seite 2: Inhaltsverzeichnis
Inhalt Änderungshistorie Verwendung der Bedienungsanleitung Einführung Gewährleistung und Haftung Sicherheitshinweise Symbole Scherheitshinweis für Anwender Konformitätserklärung Umwelterklärung Technische Daten Genius 1024 Auspacken Installation Generatorumgebung Übersicht Generator Abmessungen Rückseitige Anschlüsse Gerätesteuerung Entwässerungsanschluss Elektroanschluss Anlaufsequenz Anwendungsanschluss Leitungslängen Normalbetrieb Gas auf Anforderung Generator-Zyklusbetrieb Anomaler Betrieb... -
Seite 3: Änderungshistorie
Vielen Dank, dass Sie sich für Peak Scientific entschieden haben, um Ihre Bedürfnisse hinsichtlich der Gaserzeugung abzudecken. Wenn Sie weitere Hilfe oder Unterstützung benötigen, setzen Sie sich bitte mit Peak Scientific oder dem Peak-Händler, bei dem Sie den Generator erworben haben, in Verbindung. -
Seite 4: Einführung
Einführung Der Genius 1024 wurde für die Bedürfnisse der LC-MS-Geräte im Bereich Sciex- Anwendungen entwickelt. Dieses Modell enthält eine Stickstoffgasquelle sowie zwei Quellen für saubere Trockenluft. Weitere Vorteile umfassen: • Kompakte Baugröße – passt unter einen standardmäßigen Labortisch • Vibrationsarm – maximale Reduzierung von Vibrationen •... -
Seite 5: Gewährleistung Und Haftung
Gewährleistung und Haftung 1. Das Unternehmen gewährleistet das unanfechtbare Eigentumsrecht. 2. Gemäß den Bestimmungen dieser Klausel gewährleistet das Unternehmen für die Dauer von 12 Monaten ab dem Versanddatum ab Werk, dass das Produkt hinsichtlich der Materialien allen in der Auftragsbestätigung enthaltenen Spezifikationen (wie beigefügt) entspricht und keine Material- oder Verarbeitungsmängel ausweist. -
Seite 6: Sicherheitshinweise
Wenn der Benutzer ein Betriebsverfahren, Gegenstand, Gerät oder Arbeitsverfahren verwendet, das nicht speziell von Peak Scientific empfohlen wird, muss der Benutzer sicherstellen, dass das Gerät nicht beschädigt wird oder eine Gefahr für Personen oder Anlagen darstellt. -
Seite 7: Konformitätserklärung
Konformitätserklärung Wir, Peak Scientific Instruments Ltd., ansässig in Fountain Crescent, Inchinnan, Renfrewshire, PA4 9RE, erklären: Gerät: Stickstoff- und Trockenluftgenerator Models: Genius 1024 Die in dieser Erklärung aufgeführten Geräte erfüllen die zutreffenden EU-Richtlinien, harmonisierten Standards und sonstige Anforderungen. • Niederspannungsrichtlinie 2014/35/EU EN 61010-1: 2010 Sicherheitsbestimmungen elektrische Mess-, Steuer-, Regel- und Laborgeräte... -
Seite 8: Umwelterklärung
Richtlinie über Elektro- und Elektronik-Altgeräte • 2011/65/EU RoHS 2 (Beschränkung gefährlicher Stoffe) Peak Scientific Instruments Ltd erfüllt vollumfänglich die sich aus der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte ergebenden Verpflichtungen. Diese Verpflichtungen wurden innerhalb der B2B Compliance Group erfüllt. -
Seite 9: Technische Daten
Technische Daten Genius 1024 Umgebungsbedingungen Minimale Betriebsumgebungstemperatur 5°C (41°F) Maximale Betriebsumgebungstemperatur 30°C (86°F) Maximale Höhe 2000 m Maximale relative Luftfeuchtigkeit 80% ohne Kondensation Minimale Lagertemperatur* -20°C (-4°F) Maximale Lagertemperatur* 60°C (140°F) *ANMERKUNG – Wenn der Generator aus dem Lager genommen wird, diesen bei Umgebungstemperatur mindestens 3 Stunden akklimatisieren lassen. -
Seite 10: Auspacken
Auspacken Obwohl Peak Scientific alle Vorsichtsmaßnahmen ergreift, um einen sicheren Transport und eine sichere Verpackung zu gewährleisten, wird empfohlen, das Gerät auf jegliche Transportschäden zu untersuchen. Prüfen Sie vor dem Auspacken die SHOCKWATCH- und TIP-N-TELL-Aufkleber auf Anzeichen von grober Handhabung. - Seite 11 Inhalt Anschlussset Im Anschlussset sind alle Anschlussteile zum Anschluss des Generators an die Anwendung enthalten. Das Anschlussset umfasst: 1. Teflon-Schlauch ¼“ x 9 m 2. PTFE-Schlauch 6 mm x 3 m 3. ¼”-Klemmverschraubung x 3 4. 6-mm-Steckverbinder x 1 5. Strömungsschalldämpfer x 3 6.
-
Seite 12: Installation
Installation Generatorumgebung Der Generator ist ausschließlich für Innenanwendungen ausgelegt. Er ist in der Nähe der zu versorgenden Anwendung aufzustellen. Sollte dies nicht möglich sein, kann das Gerät überall aufgestellt werden, allerdings sind die Leitungslängen zu beachten, da bei großen Leitungslängen Druckverluste auftreten können. Die Generatorleistung ist (wie bei allen technisch anspruchsvollen Geräten) von den Umgebungsbedingungen abhängig. -
Seite 13: Übersicht Generator
Übersicht Generator Abmessungen 600 mm / 23.6” 750 mm / 29.5” Der Generator ist grundsätzlich auf einer ebenen, glatten Oberfläche aufzustellen. Andernfalls wird die Leistung des Generators beeinträchtigt. WARNUNG Seite 13... -
Seite 14: Rückseitige Anschlüsse
Rückseitige Anschlüsse 6-mm-Steckverbinder ¼”-Klemmverschraubung Netzkabel C U R TA IN SO U R C E EX H A U ST Gerätesteuerung Manometer Niederdruck-LED Service-LED Stummschalttaste Netzschalter Seite 14... -
Seite 15: Entwässerungsanschluss
Entwässerungsanschluss Den 6-mm-Steckverbinder an den Ablaufanschluss am Ausgangsfeld anschließen. Mit einem 16-mm- bzw. 5/8“-Schlüssel festziehen. Schließen Sie den 6-mm-Schlauch an einen geeigneten Ablaufanschluss oder Behälter an. Beachten Sie, dass der Generator über diesen Anschluss eine beträchtliche Menge Wasser ausstoßen kann (je nach Umgebungsfeuchtigkeit). -
Seite 16: Elektroanschluss
Unterseite des Kompressorabteils und misst und zeigt die Spannung an, mit der der Generator versorgt wird. Das Voltmeter ist vor der Erstentlüftung des Systems zu prüfen. Wenn unter 219 Volt angezeigt werden, wird dringend empfohlen, einen Dual Tap Transformer 06-3200 einzubauen. Dieser kann direkt bei Peak Scientific bestellt werden. Seite 16... -
Seite 17: Anlaufsequenz
Anlaufsequenz Bevor der Generator an die Anwendung angeschlossen wird, ist der Generator 30 Minuten im nicht an der Anwendung angeschlossenen Zustand zu betreiben. Auf diese Weise wird sichergestellt, dass jegliche Verunreinigungen aus dem System gespült werden. Andernfalls ist eine VORSICHT Beschädigung der Anwendung möglich. -
Seite 18: Anwendungsanschluss
3⁄ 8 ”/ 5⁄ 1 6” (3⁄8” Außen-Ø, 5⁄ 1 6” Innen-Ø) verwenden. Leitungen und Anschlussteile sind nicht im Anschlussset enthalten. > 40 Meter: Setzen Sie sich bitte mit Peak Scientific unter Angabe des maßgeblichen Abstands in Verbindung, und wir werden den Strömungswiderstand sowie die erforderliche Schlauchgröße berechnen. -
Seite 19: Normalbetrieb
Kompressoren durchlaufen Zeiträume, in denen sie nicht zyklisch arbeiten. Anomaler Betrieb Sollte der Generator zu irgendeinem Zeitpunkt beginnen, übermäßige Geräusche oder Vibrationen zu verursachen, schalten Sie ihn aus und kontaktieren Sie Peak Scientific oder den Peak-Partner, von dem Sie den Generator erworben haben. Seite 19... -
Seite 20: Serviceanforderungen
Serviceanforderungen Serviceplan Kaufintervall Komponente Besuch 12 Months Genius 1024 Jahreswartungsset* www.peakscientific.com/ordering * Geben Sie bei Bestellung Ihres Jahreswartungskits bitte die Seriennummer Ihres Generators an, damit das korrekte Kit für Ihren Generator ausgewählt wird. Seite 20... -
Seite 21: Betriebsanzeige
Betriebsanzeige Der Generator zeigt dem Benutzer das Wartungsintervall der internen Kompressoren an. Der Generator verfügt über folgende Stufen der Wartungsanzeige: Stufe 1 Sobald einer der Kompressoren gewartet werden muss, leuchtet die LED-Anzeige (gelb) auf der Vorderseite des Generators auf. Auf diese Weise wird der Benutzer darauf aufmerksam gemacht, dass die Wartung des Kompressors ansteht und schnellstmöglich einzuplanen ist. -
Seite 22: Peak Protected
Peak Protected Mit Peak investieren Sie nicht nur in ein Produkt, sondern auch in inneren Frieden. Mit einem Netzwerk zertifizierter Peak-Techniker mit Standorten auf der ganzen Welt ist ein schnelles Eingriffsteam von Peak immer in der Nähe, und wir verpflichten uns, Ihren Generator tagtäglich am Laufen zu halten, um Ihren Arbeitsablauf im Labor zu schützen. -
Seite 23: Reinigung
Reinigung Reinigen Sie die Außenseiten des Generators lediglich mit warmem Seifenwasser und einem sauberen Lappen. Stellen Sie sicher, dass der Lappen vor der Verwendung gründlich ausgewrungen wird. Die Reinigung darf nur im ausgeschalteten Zustand und bei an der Rückseite des Geräts ausgestecktem Stromversorgungskabel vorgenommen werden. -
Seite 24: Laufzeit-Alarm
Laufzeit-Alarm Der Genius 1024 überwacht den Tank-Betriebsdruck, in diesem Fall N2. Solange dieser dem Sollwert entspricht, wird kein Alarm ausgelöst. Erst wenn der Druck auf einen festgelegten Sollwert abfällt, wird der Alarm aktiviert und zeigt dann einen NIEDRIGEN Druck an. -
Seite 25: Fehlerbehebung
Fehlerbehebung Problem Possible Solution • Stellen Sie sicher, dass das Netzkabel in den Generator gesteckt und die Steckdose eingeschaltet ist. Der Generator schaltet sich nicht ein, und der • Überprüfen Sie die Sicherung im Netzstecker. Netzschalter leuchtet nicht auf. • Kontaktieren Sie Ihren Dienstleister. -
Seite 26: Online Registrieren Oder Ausfüllen Und Zurücksenden
See our enclosed Peak [Protected] leaflet for further information. Important! You have 1 month to register your Peak Scientific product from the date of installation. Once registered the warranty will be honoured for a period of 12 months. If you wish to defer the installation of your generator, you must notify Peak Scientific immediately by emailing warranty@peakscientific.com. - Seite 27 Seite 27...
- Seite 28 Peak Scientific verfügt über hochqualifizierte, voll zertifizierte Außendiensttechniker in über 20 Ländern auf allen Kontinenten der Welt. Auf diese Weise sind wir in der Lage, unseren Kunden einen in der Industrie führenden, schnellen Kundendienst zu bieten. Mit [Peak Protected] wird Ihre Laboreffizienz zu unserer höchsten Priorität.
