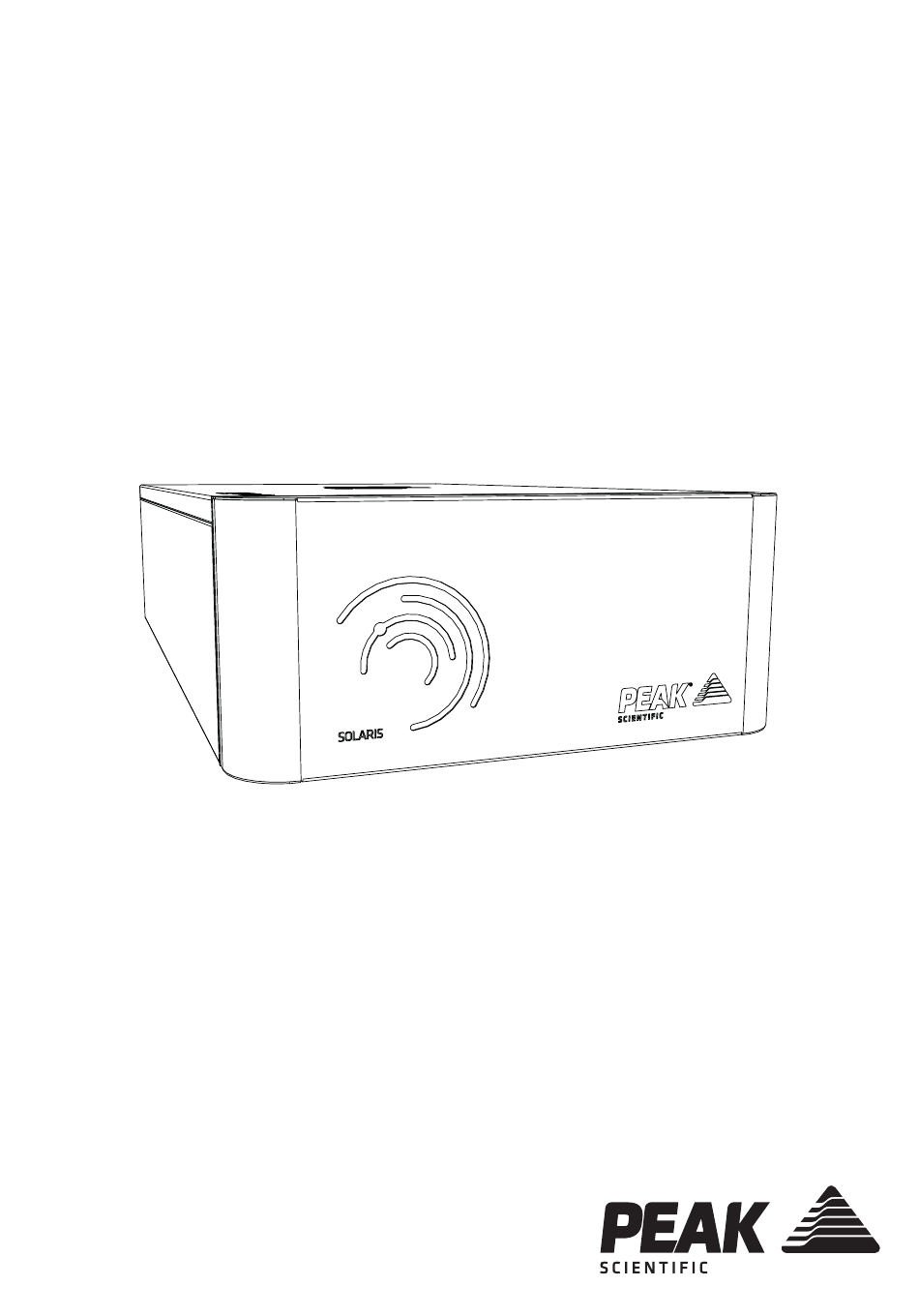

- Seite 1 Solaris XE Benutzerhandbuch Copyright © Peak Scientific Instruments Ltd 2019 — Solaris XE User Manual Rev 1 RSID 2786 DE —27/11/2019...
-
Seite 2: Inhaltsverzeichnis
Garantien und Gewährleistungen Sicherheitshinweise Konformitätserklärung Umwelterklärung Technische Daten Solaris XE Auspacken Inhalt des Zubehörsatzes Auspackanleitung Installation Generatorumgebung Generatorübersicht Allgemeine Abmessungen Solaris XE Rückseitige Anschlüsse Solaris XE Elektrische Verbindung Luftreinheit Klasse-1-Partikel Klasse-4-Wasser Verbindung mit der Anwendung Schlauchlängen Anlaufsequenz Einstellung des Ausgangsdrucks Serviceanforderungen Serviceplan... -
Seite 3: Änderungshistorie
Bitte lesen Sie jeden der folgenden Abschnitte sorgfältig durch. Vielen Dank, dass Sie sich hinsichtlich Ihres Gaserzeugungsbedarfs für Peak Scientific entschieden haben. Sollten Sie irgendwelche weitergehende Hilfe oder Unterstützung benötigen, können Sie sich jederzeit an Peak Scientific oder den Peak-Partner wenden, bei dem Sie Ihren Generator erworben haben. Page 3... -
Seite 4: Garantien Und Gewährleistungen
Garantien und Gewährleistungen Garantieleistungen und Haftung Peak garantiert vorbehaltlich der Bestimmungen der vorliegenden Erklärung, dass gekaufte Peak-Generatoren, unabhängig davon, ob sie direkt von Peak oder indirekt von einem zugelassenen, zertifizierten und geschulten Vertragshändler oder Partner (im Folgenden als „Peak-Partner“ bezeichnet) erworben wurden, in allen wesentlichen Belangen allen in Ihrer Kundenauftragsbestätigung enthaltenen Spezifikationen entsprechen und vorbehaltlich der Befolgung der in den jeweiligen Produkthandbüchern beschriebenen Installations- und Betriebsanweisungen für eine Dauer von einem Jahr ab Installationsdatum frei von Material- oder... - Seite 5 Ausschlüsse und Beschränkungen Die Gewährleistung erstreckt sich nicht auf folgende Punkte: a. Schäden, Leistungseinbußen oder Fehlfunktionen, die sich aus Änderungen oder Modifikationen an einem Generator ergeben, die nicht von Peak oder einem Peak Partner durchgeführt wurden b. Schäden, Leistungseinbußen oder Fehlfunktionen, die nach vernünftigem Ermessen von Peak auf Missbrauch oder Zweckentfremdung eines Generators durch Sie oder einen Dritten zurückzuführen sind c.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Peak Scientific Instruments kann nicht jeden möglichen Umstand voraussehen, der eine potentielle Gefahr darstellen könnte. Die in diesem Handbuch aufgeführten Warnun- gen beziehen sich auf die wahrscheinlichsten potenziellen Gefahren, können jedoch naturgemäß nicht alle Risiken einschließen. Wenn der Anwender Betriebsverfahren, Gerätschaften oder Arbeitsweisen nutzt, die nicht ausdrücklich von Peak Scientific... -
Seite 7: Konformitätserklärung
Konformitätserklärung Wir, Peak Scientific Instruments Ltd. ansässig in Fountain Crescent, Inchinnan, Renfrewshire, PA4 9RE erklären hiermit, dass: die Ausrüstung: Stickstoffgenerator Modelle: Solaris XE auf die sich diese Erklärung bezieht, den anwendbaren EG-Richtlinien, harmonisierten Normen und anderen normativen Vorgaben entspricht. • Niederspannungsrichtlinie 2014/35/EU EN 61010-1: 2010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und... -
Seite 8: Umwelterklärung
• 2011/65/EU RoHS 2 (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) Die Peak Scientific Instruments Ltd erfüllt vollumfänglich ihre Verpflichtungen in Bezug auf die europäische WEEE-Richtlinie 2012/19/EU /(Elektro- und Elektronik-Altgeräte). Diese Verpflichtungen werden im Rahmen der B2B-Compliance-Gruppe erfüllt. -
Seite 9: Technische Daten
Technische Daten Solaris XE Umgebungsbedingungen Solaris XE Minimale Umgebungstemperatur im Betrieb 5°C (41°F) Maximale Umgebungstemperatur im Betrieb 35°C (95°F) Maximale Höhe 2000 m Maximale relative Luftfeuchtigkei 80% nicht-kondensierend Minimale Lagertemperatur* -20°C (-4°F) Maximale Lagertemperatur* 60°C (140°F) Hinweis: Bitte stellen Sie sicher, dass sich der Generator in einer gut belüfteten Umgebung befindet. -
Seite 10: Auspacken
Auspacken Obwohl Peak Scientific alle Vorkehrungen für einen sicheren Transport und eine sichere Verpackung trifft, empfiehlt es sich, das Gerät gründlich auf jegliche Anzeichen von Transportschäden zu überprüfen. Prüfen Sie die „SHOCKWATCH“- und „TIP-N-TELL“-Aufkleber vor dem Auspacken auf grobe Handhabung Jede Beschädigung ist umgehend dem Spediteur und Peak Scientific oder dem... -
Seite 11: Inhalt Des Zubehörsatzes
Inhalt des Zubehörsatzes Im Zubehörsatz finden sich alle erforderlichen Befestigungsmaterialien für den Anschluss des Generators an die Anwendung. Der Zubehörsatz umfasst folgende Teile: 1. 6-mm-Teflon-Schlauch x 3 m 2. 2. ¼” - 6-mm-Winkelsteckverbinder 3. 3. UK-Netzkabel 4. 4. EU-Netzkabel 5. 5. US-Netzkabel 110 V 6. -
Seite 12: Installation
Installation Generatorumgebung Der Generator sollte in einer gut belüfteten Umgebung aufgestellt und so positioniert werden, dass die Verbindungen bei Bedarf leicht getrennt werden können. Der Generator ist nur für den Einsatz in Innenräumen vorgesehen. Er sollte neben, unter oder zwischen den von ihm versorgten Anwendungen installiert werden (max. Tragkraft bis zu 100 kg) oder kann horizontal an einer Wand montiert werden;... -
Seite 13: Generatorübersicht
Generatorübersicht Allgemeine Abmessungen Solaris XE 343 mm / 13,50” 655 mm / 25,78” Horizontale Wandmontage. Page 13... -
Seite 14: Rückseitige Anschlüsse Solaris Xe
Rückseitige Anschlüsse Solaris XE Netzschalter Netzanschluss Drucklufteingang Stickstoff-Ausgang Stellen Sie sicher, dass die Ausgänge an die richtigen Anwendungen angeschlossen sind. Verbindungen dürfen nur von geschulten Fachkräften ausgeführt werden. VORSICHT Vor Wartungs- und Reinigungsarbeiten sollte der Generator ausgeschaltet werden. VORSICHT Page 14... -
Seite 15: Elektrische Verbindung
Elektrische Verbindung Schließen Sie den Generator an eine geeignete Einphasenversorgung mit 100-230 Volt an, entnehmen Sie die Eingangsspezifikation dem Typenschild des Generators, und stellen Sie sicher, dass Ihre Stromversorgung den Anforderungen entspricht. Ist das passende Netzkabel nicht mitgeliefert, kann ein neuer Stecker mit einem Nennwert von mindestens 12 A von einem qualifizierten Elektriker angebracht werden. -
Seite 16: Luftreinheit
Luftreinheit Der Solaris XE Generator ist an eine Luftversorgung anzuschließen, die mindestens ISO 8573-1:2010 Klasse 1.4.1 entspricht. Klasse-1-Partikel Pro Kubikmeter Druckluft darf die Partikelanzahl einen Wert von 20.000 Partikeln im Größenbereich 0,1 - 0,5 Mikron, 400 Partikeln im Bereich 0,5 - 1 Mikron und 10 Partikeln im Bereich 1 - 5 Mikron nicht überschreiten. -
Seite 17: Anlaufsequenz
Anlaufsequenz Schließen Sie den Generator entsprechend der Installationsanleitung an die Anwendung an. Schalten Sie den Generator am Netzschalter auf der Geräterückseite ein und schließen Sie ihn an die Luftversorgung an. Bitte beachten: Die Luft kann auch durch den Generator strömen, ohne dass die Stromversorgung eingeschaltet ist. Jedoch muss die Stromversorgung eingeschaltet sein, damit der systeminterne Druck angezeigt wird. -
Seite 18: Einstellung Des Ausgangsdrucks
Einstellung des Ausgangsdrucks Eine angemessene Luftversorgung vorausgesetzt, liefert der Generator Stickstoff mit Nenndurchsatz bis zu einem maximalen Druck von 100 psi. Der Ausgangsdruck kann über den Druckregler auf der Vorderseite des Generators eingestellt werden und wird auf dem Manometer daneben angezeigt. Um den Regler zu erreichen, ziehen Sie die Blende vom Gerät ab. -
Seite 19: Serviceanforderungen
Serviceanforderungen Serviceplan Kauf Intervall Komponente Termin Solaris Stickstoff XE 12 monate www.peakscientific.com/ordering Jahreswartungsset Bitte beachten: Es dürfen nur von Peak Scientific zugelassene Komponenten verwendet werden. Page 19... -
Seite 20: Peak Protected
Peak Protected Mit Peak Scientific investieren Sie nicht nur in ein Produkt, sondern auch in Sicherheit. Mit einem Netzwerk von zertifizierten Peak-Technikern rund um den Erdball ist das schnelle Einsatzteam von Peak immer ganz in Ihrer Nähe. Wir fühlen uns verpflichtet, Ihren Generator Tag für Tag in arbeitsfähigem Zustand zu halten und den Arbeitsfluss in Ihrem Labor... -
Seite 21: Reinigung
Reinigung Reinigen Sie das Äußere des Generators nur mit warmem Seifenwasser und einem sauberen feuchten Tuch. Stellen Sie sicher, dass alle überschüssige Flüssigkeit vor Verwendung vom Tuch entfernt wird. Die Reinigung darf nur bei ausgeschalteter Stromversorgung und von der Rückseite des Generators getrenntem Netzkabel erfolgen. Unter keinen Umständen dürfen irgendwelche Lösungsmittel oder scheuernden Reinigungslösungen verwendet werden, da diese Dämpfe enthalten können, die möglicherweise schädlich für den Generator... -
Seite 22: Fehlerbehebung
Fehlerbehebung Problem Mögliche Lösung • Stellen Sie sicher, dass das Netzkabel in den Generator gesteckt und die Steckdose eingeschaltet ist. Der Generator schaltet sich nicht ein, und der • Überprüfen Sie die Sicherung im Netzschalter leuchtet nicht auf. Netzstecker. • Kontaktieren Sie Ihren Dienstleister. -
Seite 23: Gehen Sie Online Oder Komplett Und Zurück
Important! You have 1 month to register your Peak Scientific product from the date of installation. Once registered the warranty will be honoured for a period of 12 months. If you wish to defer the installation of your generator, you must notify Peak Scientific immediately by emailing warranty@peakscientific.com. - Seite 24 Tel: +44 141 812 8100 Fax: +44 141 812 8200 Für weitere Informationen zu unseren Generatoren wenden Sie sich bitte an marketing@peakscientific.com Copyright © Peak Scientific Instruments Ltd 2019 — Solaris XE User Manual Rev 1 RSID 2786 DE —27/11/2019...
