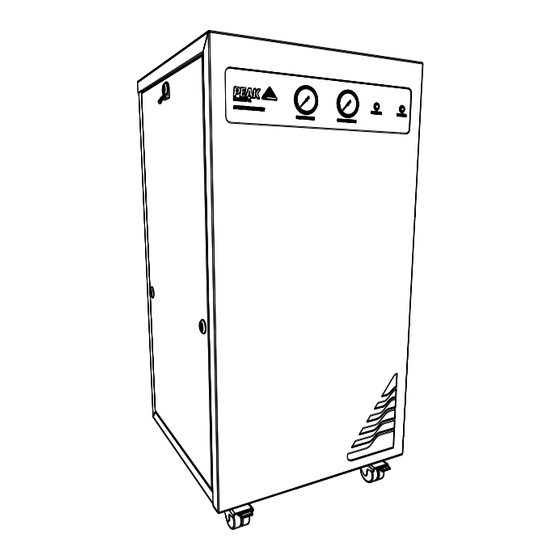

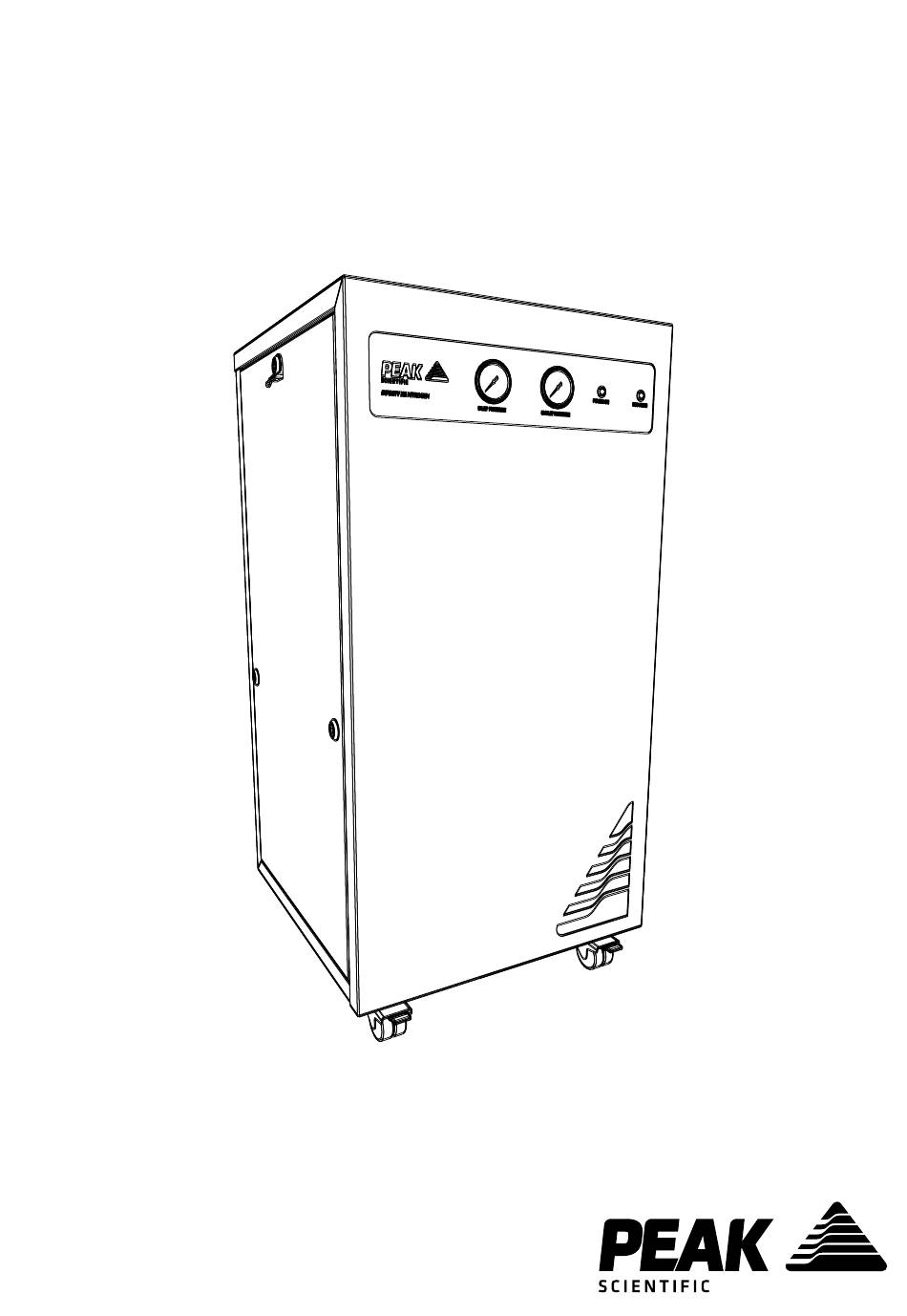

- Seite 1 Infinity XE 50X0 Serie Benutzerhandbuch Copyright © Peak Scientific Instruments Ltd 2019 — Infinity XE 50X0 Series User Manual Rev 1 RSID 3205 DE —27/11/2019...
- Seite 2 Inhaltsverzeichnis Änderungshistorie Verwendung dieses Handbuchs Einleitung Garantien und Gewährleistungen Garantieleistungen und Haftung Sicherheitshinweise Symbole Sicherheitshinweis für Anwender Konformitätserklärung für den Generator Umwelterklärung zum Generator Technische Daten Infinity XE 5010 & 5020 Technische Daten Infinity XE 5030 & 5040 Auspacken Inhalt des Zubehörsatzes Installation Generatorumgebung Generatorübersicht...
-
Seite 3: Verwendung Dieses Handbuchs
Vielen Dank, dass Sie sich hinsichtlich ihres Gaserzeugungsbedarfs für Peak Scientific entschieden haben. Sollten Sie irgendwelche weitergehende Hilfe oder Unterstützung benötigen, können Sie sich jederzeit an Peak Scientific oder den Peak-Partner wenden, von dem Sie Ihren Generator erworben haben. Page 3... -
Seite 4: Einleitung
Einleitung Die Infinity XE 50-Serie übertrifft in Sachen Leistungsfähigkeit und Gegenwert alle Erwartungen und stellt eine reine und zuverlässige Gasquelle dar. Diese Stickstoffgeneratoren sind für verschiedene Anwendungen in Ihrem Labor geeignet. Neben der zuverlässigen Erzeugung von Stickstoff können diese Modelle noch mit weiteren Eigenschaften punkten: •... -
Seite 5: Garantien Und Gewährleistungen
Garantien und Gewährleistungen Garantieleistungen und Haftung Peak garantiert vorbehaltlich der Bestimmungen der vorliegenden Erklärung, dass gekaufte Peak-Generatoren, unabhängig davon, ob sie direkt von Peak oder indirekt von einem zugelassenen, zertifizierten und geschulten Vertragshändler oder Partner (im Folgenden als „Peak-Partner“ bezeichnet) erworben wurden, in allen wesentlichen Belangen allen in Ihrer Kundenauftragsbestätigung enthaltenen Spezifikationen entsprechen und vorbehaltlich der Befolgung der in den jeweiligen Produkthandbüchern beschriebenen Installations- und Betriebsanweisungen für eine Dauer von einem Jahr ab Installationsdatum frei von Material- oder... -
Seite 6: Erbringung Der Gewährleistung
c. Haftung für Unfälle oder Fahrlässigkeit (außer im Rahmen der Bestimmungen von Abschnitt 5), d. Wartungen und Reparaturen, die nicht von Peak oder einem Peak-Partner durchgeführt wurden, e. Betriebs- oder Expositionsbedingungen eines Generators, die nicht den betrieblichen Leitlinien entsprechen, wie sie im jeweiligen Produkthandbuch aufgeführt sind, und f. -
Seite 7: Sicherheitshinweise
Risiken einschließen. Wenn der Anwender Betriebsverfahren, Gerätschaften oder Arbeitsweisen nutzt, die nicht ausdrücklich von Peak Scientific empfohlen sind, muss er sicherstellen, dass die Ausrüstung dadurch nicht beschädigt oder zu einer Gefahr für Personen und Anlagen wird. -
Seite 8: Konformitätserklärung Für Den Generator
Konformitätserklärung für den Generator Wir, Peak Scientific Instruments Ltd., ansässig in Fountain Crescent, Inchinnan, Renfrewshire, PA4 9RE erklären hiermit, dass: die Ausrüstung: Stickstoffgenerator Modelle: Infinity XE 50-Serie auf die sich diese Erklärung bezieht, den anwendbaren EG-Richtlinien, harmonisierten Normen und anderen normativen Vorgaben entspricht. -
Seite 9: Umwelterklärung Zum Generator
• 2011/65/EU RoHS 2 (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten) Die Peak Scientific Instruments Ltd erfüllt vollumfänglich ihre Verpflichtungen in Bezug auf die europäische WEEE-Richtlinie 2012/19/EU /(Elektro- und Elektronik-Altgeräte). Diese Verpflichtungen werden im Rahmen der B2B-Compliance-Gruppe erfüllt. -
Seite 10: Technische Daten
Technische Daten Infinity XE 5010 & 5020 Umgebungsbedingungen 5010 5020 Minimale Umgebungstemperatur im Betrieb 5°C (41°F) Maximale Umgebungstemperatur im Betrieb 30°C (86°F) Maximale relative Luftfeuchtigkeit Maximale sichere Umgebungstemperatur 30 °C Nach Entnahme aus dem Lager muss sich der Generator vor dem Betrieb mindestens 3 Stunden bei Raumtemperatur akklimatisieren können. - Seite 11 Technische Daten Infinity XE 5030 & 5040 Umgebungsbedingungen 5030 5040 Minimale Umgebungstemperatur im Betrieb 5°C (41°F) Maximale Umgebungstemperatur im Betrieb 30°C (86°F) Maximale relative Luftfeuchtigkeit Maximale sichere Umgebungstemperatur 30 °C Nach Entnahme aus dem Lager muss sich der Generator vor dem Betrieb mindestens 3 Stunden bei Raumtemperatur akklimatisieren können.
-
Seite 12: Auspacken
Auspacken Obwohl Peak Scientific alle Vorkehrungen für einen sicheren Transport und eine sichere Verpackung trifft, empfiehlt es sich, das Gerät gründlich auf jegliche Anzeichen von Transportschäden zu überprüfen. Prüfen Sie die „SHOCKWATCH“- und „TIP-N-TELL“-Labels vor dem Auspacken auf grobe Handhabung. -
Seite 13: Inhalt Des Zubehörsatzes
Inhalt des Zubehörsatzes Im Zubehörsatz finden sich alle erforderlichen Befestigungsmaterialien für den Anschluss des Generators an die Anwendung. Der Zubehörsatz umfasst folgende Teile: 1. 6-mm-PTFE-Schlauch x 3 m 2. 12-mm-PTFE-Schlauch x 6 m 3. 6-mm-Klemmverschraubung 4. 12-mm-Klemmverschraubung x 2* 5. 16-mm-Klemmverschraubung x 1** 6. - Seite 14 Installation Generatorumgebung Der Generator ist nur für den Einsatz in Innenräumen vorgesehen. Er ist in der Nähe der Anwendung(en) aufzustellen, die er versorgt. Ist dies nicht zweckmäßig, kann das Gerät anderswo aufgestellt werden, wobei jedoch die Länge der Leitungsstrecken zu berücksichtigen ist, da es bei längeren Leitungen zu Druckabfällen kommen kann.
-
Seite 15: Generatorübersicht
Generatorübersicht Allgemeine Abmessungen 500 mm / 19.6” 500 mm / 19.6” Der Generator muss immer auf einer flachen, ebenen Fläche aufgestellt werden. Andernfalls wird die Generatorleistung beeinträchtigt. WARNUNG Page 15... -
Seite 16: Rückseitige Anschlüsse
Rückseitige Anschlüsse Netzkabel 12-mm-Klemmverschraubung (5010,5020) 16-mm-Klemmverschraubung (5030,5040) T-Stück / Absperrventil / 12 mm Steckfitting 6-mm-Klemmverschraubung Qualität der Zuluft Der Stickstoffgenerator muss an eine Druckluftquelle gemäß ISO 8573-1:2010 (1:4:1) angeschlossen werden. Für einen effizienten Betrieb des Generators ist ein Mindestdruck von 60 psig erforderlich. Bei Zweifeln an der Eignung Ihrer Druckluftversorgung sollten Sie sich an das Werk wenden. -
Seite 17: Elektrische Verbindung
Elektrische Verbindung Schließen Sie den Generator an eine geeignete Einphasenversorgung mit 85-264 Volt an, entnehmen Sie die Eingangsspezifikation dem Typenschild des Generators, und stellen Sie sicher, dass Ihre Stromversorgung den Anforderungen entspricht. Ist das passende Netzkabel nicht mitgeliefert, kann ein neuer Stecker mit einem Nennwert von mindestens 12 A von einem qualifizierten Elektriker angebracht werden. -
Seite 18: Normalbetrieb
Normalbetrieb Die Gasgeneratoren der Serie Infinity XE 50 sind speziell auf minimalen Bedienaufwand hin ausgelegt. Wenn die Systeme installiert werden wie in früheren Abschnitten beschrieben und in Übereinstimmung mit den definierten Wartungsempfehlungen gewartet werden (siehe Serviceanforderungen), sollte sich die Bedienung darauf beschränken, den Generator einfach einzuschalten, wenn er gebraucht wird. - Seite 19 VORSICHT > 10 - 40 Meter: Verwenden Sie 12/10-Schläuche (12 mm Außendurchmesser, 10 mm Innendurchmesser). > 40 Meter: Kontaktieren Sie Peak Scientific und geben Sie die maßgebliche Entfernung an. Wir berechnen dann den Strömungswiderstand und die erforderliche Schlauchgröße. Die entsprechenden Abmessungen in Zoll lauten: 12/10 = 1/2“ Außendurchmesser, 3/8“...
-
Seite 20: Serviceplan
Serviceanforderungen Serviceplan Kaufintervall Komponente Website 12 Monate Infinity XE 50 Serie Jahreswartungsset www.peakscientific.com/ordering Page 20... - Seite 21 Peak Protected Mit Peak Scientific investieren Sie nicht nur in ein Produkt, sondern auch in Sicherheit. Mit einem Netzwerk von zertifizierten Peak-Technikern rund um den Erdball ist das schnelle Einsatzteam von Peak immer ganz in Ihrer Nähe, und wir fühlen uns verpflichtet, Ihren Generator Tag für Tag in arbeitsfähigem Zustand zu halten und den Arbeitsfluss in Ihrem...
-
Seite 22: Reinigung
Reinigung Reinigen Sie das Äußere des Generators nur mit warmem Seifenwasser und einem sauberen feuchten Tuch. Stellen Sie sicher, dass alle überschüssige Flüssigkeit vor Ver- wendung vom Tuch entfernt wird. Die Reinigung darf nur bei ausgeschalteter Stromversorgung und von der Rückseite des Generators getrenntem Netzkabel erfolgen. Unter keinen Umständen dürfen irgendwelche Lösungsmittel oder scheuernden Reinigungslösungen verwendet werden, da diese Dämpfe enthalten können, die möglicherweise schädlich für den Generator... - Seite 23 Fehlerbehebung Problem Mögliche Lösung • Stellen Sie sicher, dass das Netzkabel in den Generator gesteckt und die Steckdose eingeschaltet ist. Der Generator schaltet sich nicht ein, und der • Überprüfen Sie die Sicherung im Netzschalter leuchtet nicht auf. Netzstecker. • Kontaktieren Sie Ihren Dienstleister.
-
Seite 24: Online Registrieren Oder Ausfüllen Und Zurückschicken
See our enclosed Peak [Protected] leaflet for further information. Important! You have 1 month to register your Peak Scientific product from the date of installation. Once registered the warranty will be honoured for a period of 12 months. If you wish to defer the installation of your generator, you must notify Peak Scientific immediately by emailing warranty@peakscientific.com. - Seite 25 Page 25...
- Seite 26 Page 26...
- Seite 27 Page 27...
- Seite 28 Scotland, UK Tel: +44 141 812 8100 Für weitere Informationen zu einem beliebigen unserer Generatorprodukte wenden Sie sich bitte an marketing@peakscientific.com Copyright © Peak Scientific Instruments Ltd 2019 — Infinity XE 50X0 Series User Manual Rev 1 RSID 3205 DE —27/11/2019...
