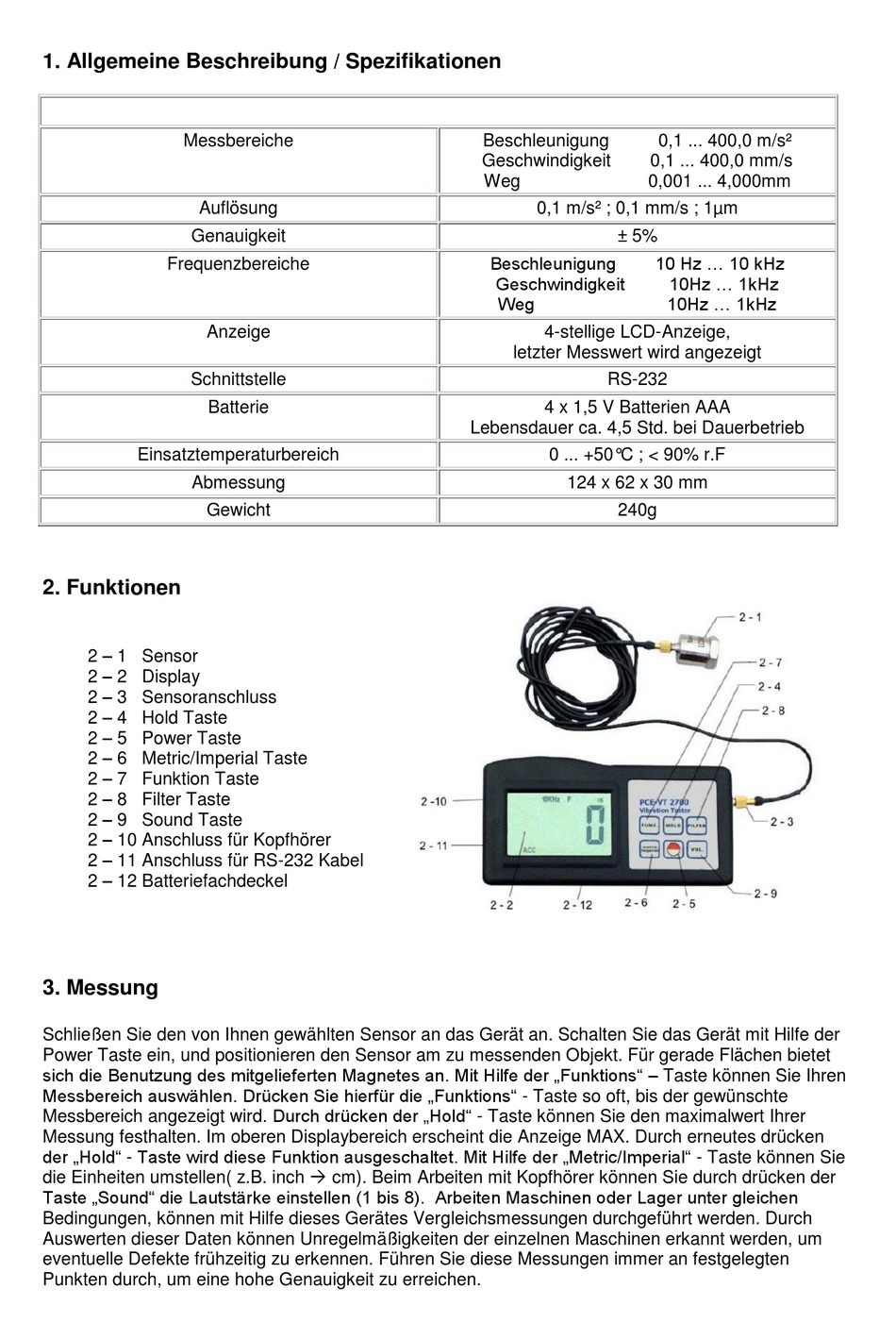

PCE Instruments VT2700 Bedienungsanleitung Seite 2

1. Allgemeine Beschreibung / Spezifikationen
Messbereiche
Auflösung
Genauigkeit
Frequenzbereiche
Anzeige
Schnittstelle
Batterie
Einsatztemperaturbereich
Abmessung
Gewicht
2. Funktionen
2 – 1 Sensor
2 – 2 Display
2 – 3 Sensoranschluss
2 – 4 Hold Taste
2 – 5 Power Taste
2 – 6 Metric/Imperial Taste
2 – 7 Funktion Taste
2 – 8 Filter Taste
2 – 9 Sound Taste
2 – 10 Anschluss für Kopfhörer
2 – 11 Anschluss für RS-232 Kabel
2 – 12 Batteriefachdeckel
3. Messung
Schließen Sie den von Ihnen gewählten Sensor an das Gerät an. Schalten Sie das Gerät mit Hilfe der
Power Taste ein, und positionieren den Sensor am zu messenden Objekt. Für gerade Flächen bietet
sich die Benutzung des mitgelieferten Magnetes an. Mit Hilfe der „Funktions" – Taste können Sie Ihren
Messbereich auswählen. Drücken Sie hierfür die „Funktions" - Taste so oft, bis der gewünschte
Messbereich angezeigt wird. Durch drücken der „Hold" - Taste können Sie den maximalwert Ihrer
Messung festhalten. Im oberen Displaybereich erscheint die Anzeige MAX. Durch erneutes drücken
der „Hold" - Taste wird diese Funktion ausgeschaltet. Mit Hilfe der „Metric/Imperial" - Taste können Sie
die Einheiten umstellen( z.B. inch  cm). Beim Arbeiten mit Kopfhörer können Sie durch drücken der
Taste „Sound" die Lautstärke einstellen (1 bis 8). Arbeiten Maschinen oder Lager unter gleichen
Bedingungen, können mit Hilfe dieses Gerätes Vergleichsmessungen durchgeführt werden. Durch
Auswerten dieser Daten können Unregelmäßigkeiten der einzelnen Maschinen erkannt werden, um
eventuelle Defekte frühzeitig zu erkennen. Führen Sie diese Messungen immer an festgelegten
Punkten durch, um eine hohe Genauigkeit zu erreichen.
Beschleunigung
Geschwindigkeit
Weg
0,1 m/s² ; 0,1 mm/s ; 1µm
± 5%
Beschleunigung
Geschwindigkeit
Weg
4-stellige LCD-Anzeige,
letzter Messwert wird angezeigt
RS-232
4 x 1,5 V Batterien AAA
Lebensdauer ca. 4,5 Std. bei Dauerbetrieb
0 ... +50°C ; < 90% r.F
124 x 62 x 30 mm
240g
0,1 ... 400,0 m/s²
0,1 ... 400,0 mm/s
0,001 ... 4,000mm
10 Hz ... 10 kHz
10Hz ... 1kHz
10Hz ... 1kHz
