Electronically Calibrated PowerMonitor EC-PM
3
Einleitung
Der EC-PM ist ein hochgenaues Messgerät zur Bestimmung der Laserleistung von Strahlen im Multikilo-
wattbereich. Die Hauptanwendung liegt in der Überwachung der Laserleistung von CO
Faserlasern sowie Diodenlasern. Das Gerät ist sowohl zur Vermessung von kollimierten Strahlen als auch zur
Vermessung von divergenter Strahlung geeignet. Dabei sollten die Leistungsdichten auf dem Eintrittsspiegel
jedoch 5 kW/cm² nicht überschreiten und der Strahldurchmesser nicht größer als 75 mm sein.
4
Systembeschreibung
Der EC-PM misst nach dem kalorimetrischen Prinzip die Laserleistung. Die gesamte eingestrahlte Laserlei-
stung wird im Messgerät von einem wassergekühlten Absorber aufgenommen. Die absorbierte Leistung wird
bestimmt über die Messung des Kühlwasserdurchflusses und die Temperaturdifferenz zwischen ein- und
ausströmendem Wasser.
Die spezifizierte Genauigkeit wird nur mit reinem Wasser erreicht. Frostschutzmittel verändern die Wärmeka-
pazität des Wassers und können zu einer Fehlmessung führen und die Belastbarkeit des Systems reduzieren.
Es ist wichtig, dass die Temperatur des einströmenden Kühlwassers gleichbleibend ist. Änderungen sollten
nicht größer als 0,5 K/min oder 0,05 K pro 5 Sekunden sein. In diesem Fall ist der Nullpunkt stabil auf
± 50 Watt. Vor der Messung sollten Sie den Nulllevel/Tara neu einstellen.
Kühlwasser
Rücklauf

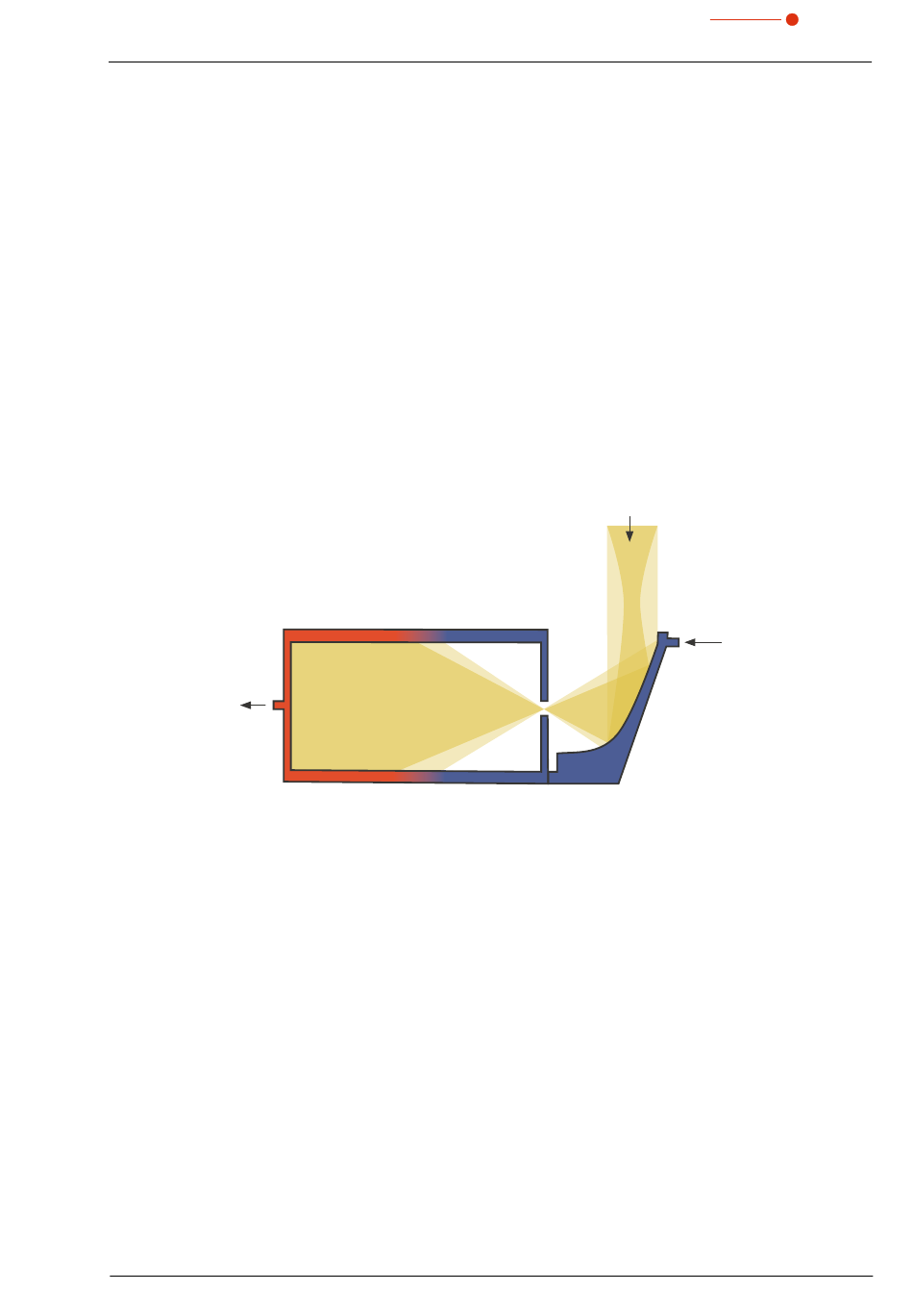

Abb. 4.1:
Das Messprinzip des EC-PM
Der EC-PM verfügt auch über eine eingebaute Selbsttestfunktion. Damit kann die Funktionsfähigkeit und
Genauigkeit des Messgerätes jederzeit überprüft werden.
Eine Heizpatrone erwärmt das Kühlwasser und die elektrisch erbrachte Wärmeleistung wird kalorimetrisch
bestimmt. Dieser Wert wird mit der von der Heiz patrone aufgenommenen elektrischen Leistung verglichen.
Dazu verfügt der EC-PowerMonitor über hochgenaue Messsysteme für Stromaufnahme und Betriebsspan-
nung der Heizpatrone.
Revision 01/2018 DE
Absorber innenseitig
beschichtet
PRIMES
-, Festkörper- und
2
Laserstrahl
Kühlwasser
Vorlauf
Eintrittsspiegel
