Elektrische Anschlüsse
ACHTUNG
Beschädigungsgefahr
Ein Verbinden oder Trennen der Buskabel bei angelegter Versorgungsspannung führt zu
Spannungsspitzen, welche die Kommunikationsbausteine des Messgerätes zerstören kön-
nen.
Stellen Sie alle Verbindungen nur bei ausgeschaltetem Netzteil her! Lösen Sie keine Stecker
sobald die Versorgungsspannung eingeschaltet ist!
8.1
Spannungsversorgung
Der PM 100 benötigt für den Betrieb eine Versorgungsspannung von 24 V ±5 % (DC). Ein passendes Netzteil
wird mitgeliefert.
Die Versorgungsspannung und die Daten werden über den PRIMES-RS485-Bus übertragen.
ACHTUNG
Beschädigungsgefahr
Die Versorgungsspannung von 24 V wird über den RS485-basierten PRIMES-Bus übertra-
gen. Bei direktem Anschluss des Messgerätes an den PC kann dieser beschädigt werden!
Verbinden Sie den PC nur über den PRIMES-RS485/RS232-Schnittstellenkonverter oder
über das PRIMES-Netzteil mit integriertem Konverter mit dem Messsystem! Sie können
auch eine USB-R232-Verbindung benutzten.
8.2
PC-Anschluss

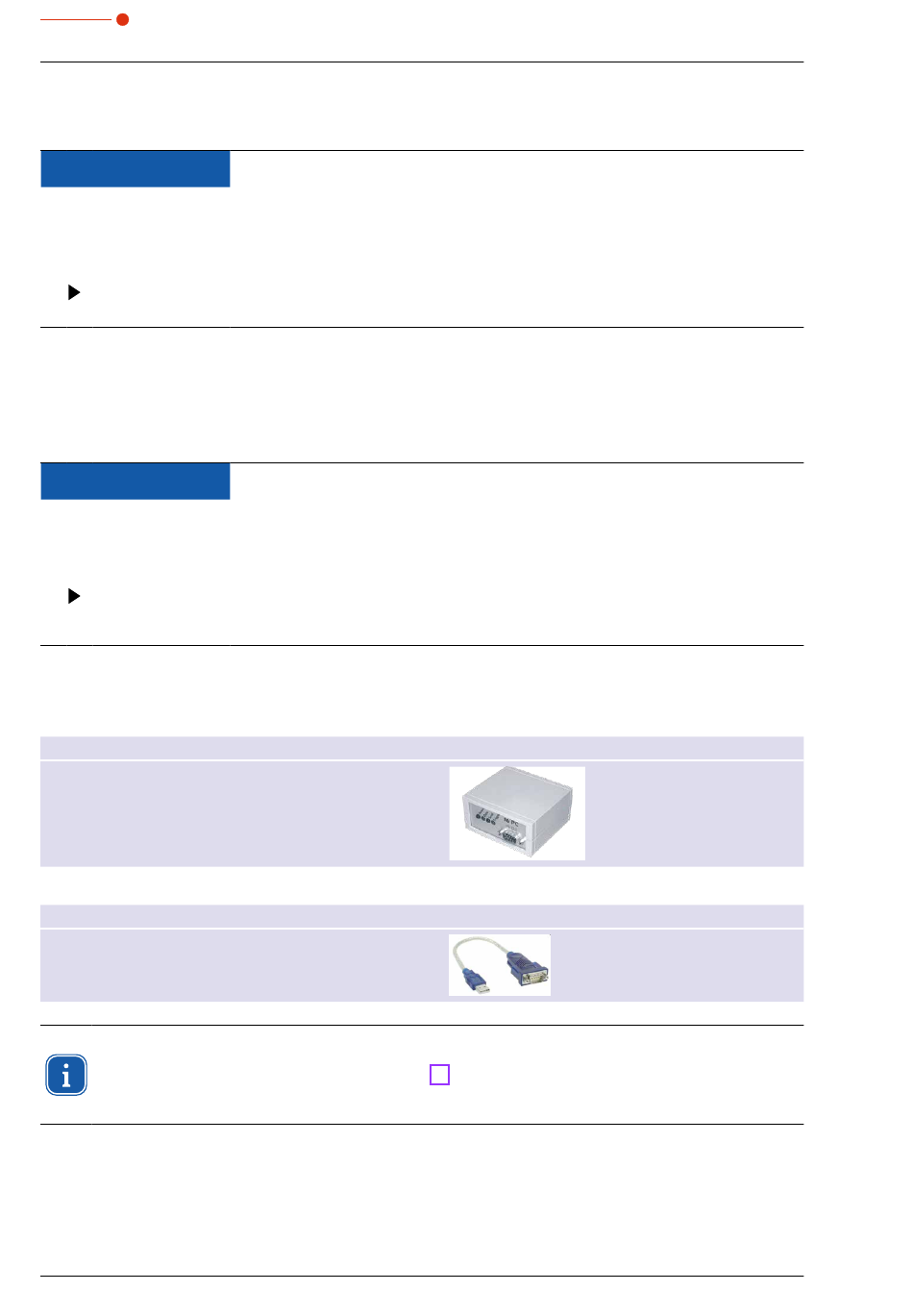

Für die Kommunikation mit dem PC benötigen Sie:
bei Anschluss an den PC über RS232
PRIMES-RS485/RS232-Konverter (im Lieferumfang)
zusätzlich bei Anschluss an den PC über USB:
USB-Seriell-Konverter (im Lieferumfang)
Wenn Sie den PC über eine USB-Schnittstelle anschließen, müssen Sie auch den Treiber für den
USB/Serial-Konverter installieren (siehe Kapitel 13). Schließen Sie den USB-Adapter erst nach der
Treiberinstallation an den PC an. Den USB-Treiber finden Sie auf der mitgelieferten CD-ROM.
