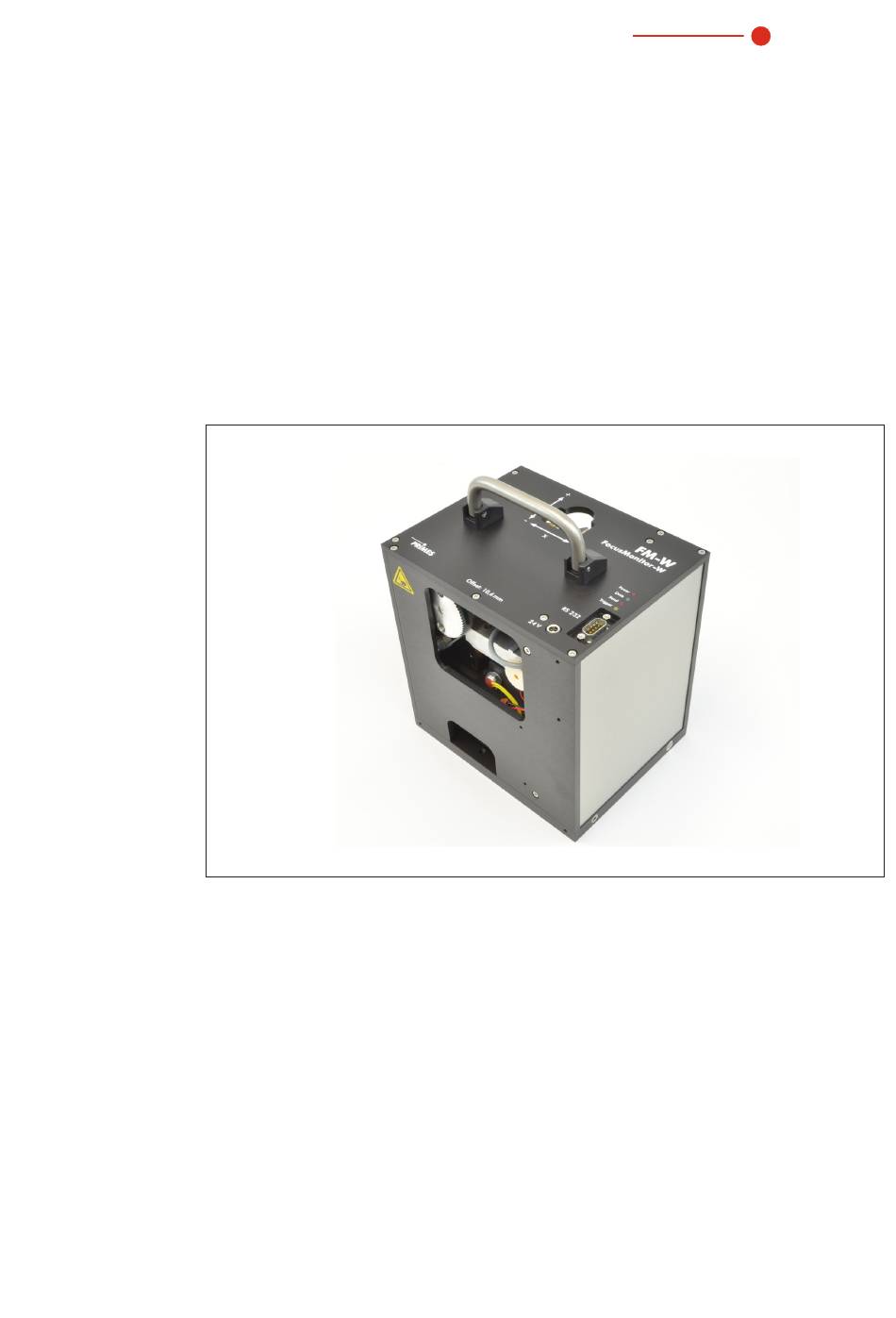

Unterscheidungsmerkmale zum Standardgerät • Der FocusMonitor-W hat keine integrierte z-Achse. Der Fokus wird zur Messung in dieser Achsrichtung von der Anlage verfahren. Die Informationen über die z-Lage werden entweder manuell über den Ein- stelldialog (Messung >> Einzelmessung) in der LaserDiagnoseSoftware eingegeben oder alternativ aus einer Einstellungsdatei geladen.
PRIMES FocusMonitor-W Anzeigen Bezeichnung Farbe Bedeutung Power Spannung (24 V) Data Grün Geräte senden Daten auf dem Bus Send PC sendet Daten auf dem Bus Trigger Gelb Triggersignal (nur für Servicezwecke) Gerät anpassen Je nach Lasertyp, müssen Sie die entsprechende Messspitze und den geeigneten Detektor einsetzen.
PRIMES FocusMonitor-W Montage/Demontage Messspitze einsetzen/wechseln Unterschiedliche Messspitzen stehen für verschiedene Wellenlängen zur Verfügung (siehe „Tab. 5.1: Auswahl von Messspitzen und Detektoren“ auf Seite 5). ACHTUNG Beschädigungsgefahr der Messspitze Die sehr feine Bohrung der Messspitze kann durch Anfassen mit bloßen Händen und durch Schmutzpartikel schnell verstopfen.
Seite 7
PRIMES FocusMonitor-W Eintrittsöffnung Abb. 7.2: Eintrittsöffnung (Pinhole) in der Messspitze Abb. 7.3: Messspitze einsetzen 6. Setzen Sie das Halteblech mit der Führungsnut nach oben zeigend unter etwa 45 Grad in die Dreh- scheibe ein und drücken es dann nach unten in die Aussparung (siehe Abb. 7.4).
PRIMES FocusMonitor-W Wenn Sie die Versorgungsspannung wieder einschalten, bewegt sich der Messkopf automatisch in die Parkposition zurück. Detektor wechseln Standardmäßig ist im FocusMonitor-W ein NIR-Detektor eingebaut. Für Messungen am CO -Laser müs- sen Sie den CO -Detektor einbauen. ACHTUNG Beschädigungsgefahr des Detektorsensors Der Detektorsensor darf nicht beschädigt werden und ist vor Verschmutzung zu...
Seite 9
PRIMES FocusMonitor-W Entfernen Sie z. B. mit einer Spitzzange vorsich- tig die zwei Stecker vom Detektor. Entfernen Sie beidseitig die Halteschrauben der Bodenplatte (beachten Sie, dass die Schrauben unterschiedlich lang sind). Kippen Sie das Gehäuse nach hinten ab. Revision 02/2016DE...
Seite 10
PRIMES FocusMonitor-W FM-W im aufgeklappten Zustand. Entfernen Sie die Kunststoff-Halteschrauben des Detektors mit dem kurzen Schraubendreher (im Lieferumfang) und nehmen Sie den Detektor vorsichtig aus dem Gehäuse. Bauen Sie den neuen Detektor in umge- kehrter Reihenfolge ein. Vergessen Sie das Moosgummiplättchen beim Einbau nicht!
PRIMES FocusMonitor-W Messempfindlichkeit des Detektors einstellen Je nach Laserleistung muss die Empfindlichkeit des Detektors eingestellt werden. Detektor Schalterstellung Max. Laserleistung bei fokusiertem Strahl in Watt High 5 ... 50 -Laser DFWCM-2 50 ... 500 High < 40 YAG-Laser DFWY-2 40 ... 500 Einbaulage Der FM-W ist für den senkrechten Strahleinfall von oben konzipiert.
PRIMES FocusMonitor-W Grundeinstellungen der LaserDiagnoseSoftware (LDS) Nachfolgend werden grundsätzliche Einstellungen in der LDS beschrieben, die für eine erfolgreiche Messung erforderlich sind. Bereits gespeicherte Einstellungen aus früheren Messungen können Sie mit Datei>>Messeinstellungen laden und wieder zu aktuellen Einstellungen machen. Die standardmäßige Erweiterung für eine solche Einstellungsdatei des FocusMonitor ist „.ptx“.
PRIMES FocusMonitor-W Einstellungen Strahlsuche Wählen Sie das Menü Messung >> Einstel- lung: Strahlsuche... Pixel X/Y (Werkseinstellung = 64) Stellen Sie bei niedri- gen Leistungen höhere Auflösung ein, um den Laserstrahl besser zu finden. Trigger Stellen Sie bei kleinen Strahldurchmessern niedrigere Werte ein.
PRIMES FocusMonitor-W Messen WARNUNG Verletzungsgefahr durch Laserstrahlung. Im Messbetrieb entsteht Streustrahlung (Laserklasse 4). Tragen Sie Laserschutzbrillen, die an die verwendete Laserwellenlänge angepasst sind. Sorgen Sie für eine ausreichende Abschirmung der Streustrahlung. Sorgen Sie für den senkrechten Einfall des Strahles in das Messgerät.
Seite 15
PRIMES FocusMonitor-W 10. Klicken Sie auf die Schaltfl äche Start. 11. Nach erfolgreicher Messung schalten Sie den Laser aus. War die Messung nicht erfolgreich, gehen Sie zu Schritt 8. und korrigieren Sie die Fensteranpassung. 12. Verfahren Sie die Anlage in die nächste Messposition.
PRIMES FocusMonitor-W Kaustikdarstellung Die Ergebnisse der Kaustikmessung können Sie mit dem Menüpunkt Darstellung >> Kaustik anzeigen. Die Abbildung Abb. 9.1 zeigt auf der linken Seite die berechneten Strahlparameter wahlweise auf Basis der 86 %-Radien oder die Momentenauswertung nach ISO 11146. In der Bildmitte zeigt die Grafik den Kaustikverlauf an;...
PRIMES FocusMonitor-W Technische Daten Kenndaten Messung Leistungsbereich bis 1000 W Max. Energie pro Messung 90 kJ Wellenlängenbereich 0,4 – 12 µm Strahlabmessungen, typ. 150 – 3000 µm (optional bis zu 5000 µm) Funktion des Messsystems Messfenstergrößen 0,08 x 0,08 bis 8 x 8 mm Optional 0,08 x 0,08 bis 12 x 24 mm (bei Auflösung 64 pixel)
