Garmin GNX 120 Installationsanweisung Seite 2

Netzkabel. Nur ein NMEA 2000 Netzkabel ist erforderlich, damit
das NMEA 2000 Netzwerk ordnungsgemäß funktioniert.
Ein NMEA 2000 Stromunterbrecher (010-11580-00) sollte
verwendet werden, wenn der Hersteller des vorhandenen NMEA
2000 Netzwerks nicht bekannt ist.
Wenn Sie ein NMEA 2000 Netzkabel anschließen, müssen Sie
es an den Zündschalter des Boots oder über einen anderen
Leitungsschalter anschließen. NMEA 2000 Geräte können die
Batterie entladen, wenn das NMEA 2000 Netzkabel direkt an die
Batterie angeschlossen ist.
Das Marineinstrument wird mit einem NMEA 2000 Netzwerk auf
dem Boot verbunden. Das NMEA 2000 Netzwerk versorgt das
Marineinstrument mit Strom und stellt außerdem Daten von
NMEA 2000 Geräten bereit, beispielsweise von Windsensoren.
Mit den mitgelieferten NMEA 2000 Kabeln und Steckern können
Sie das Gerät entweder mit einem vorhandenen NMEA 2000
Netzwerk verbinden oder bei Bedarf ein NMEA 2000
Basisnetzwerk aufbauen.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Kapitel „NMEA 2000 – Grundlagen zum Netzwerk" des
Dokuments Technische Informationen für NMEA 2000 Produkte
nach. Laden Sie die Referenz unter
_2000 herunter.

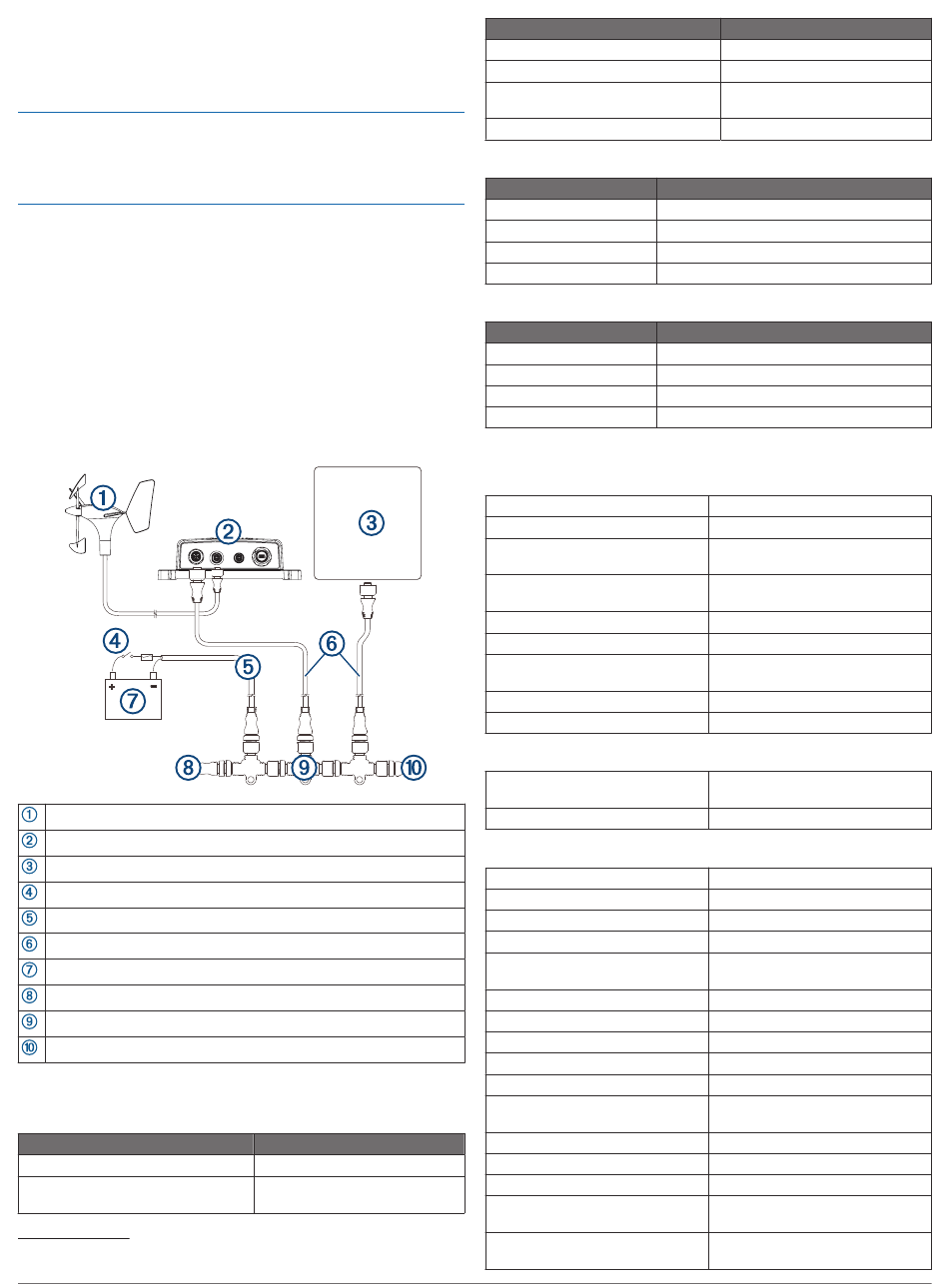

Windgeber
GND 10-Blackbox-Brücke
Marineinstrument
Zündschalter bzw. Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung
Stromversorgung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Technische Daten
Alle Modelle
Angabe
1
Wasserdichtigkeit
Temperaturbereich
1
Das Gerät ist bis zu einer Tiefe von 1 Meter 30 Minuten wasserdicht. Weitere
Informationen finden Sie unter www.garmin.com/waterrating.
2
garmin.com/manuals/nmea
Werte
IEC 60529 IPX7
-15 °C bis 70 °C (5 °F bis
158 °F)
Angabe
Material
NMEA 2000 Eingangsspannung
NMEA 2000 LEN bei 9 V Gleich-
spannung
Sicherheitsabstand zum Kompass
GNX 120-Modelle
Angabe Werte
Abmessungen (B x H x T) 181 x 115 x 17 mm (7,13 x 4,53 x 0,7 Zoll)
Anzeigegröße (B x H) 150 x 83 mm (5,9 x 3,27 Zoll)
Gewicht 380 g (13,4 Unzen)
Leistungsaufnahme Maximal 1,1 W
GNX 130-Modelle
Angabe Werte
Abmessungen (B x H x T) 249 x 153 x 19 mm (9,8 x 6,02 x 0,75 Zoll)
Anzeigegröße (B x H) 207 x 116 mm (8,15 x 4,57 Zoll)
Gewicht 820 g (29 Unzen)
Leistungsaufnahme Maximal 1,3 W
NMEA 2000 PGN Informationen
Senden und Empfangen
059392
059904
060160
060416
060928
061184
126208
126993
126996
Senden
126464
126998
Empfangen
065240
126992
127245
127250
127488
127489
127508
128259
128267
129025
129026
129029
129283
129284
129285
129539
Werte
Polycarbonat-Kunststoff
9 bis 16 V Gleichspannung
3
0 mm (0 Zoll)
ISO-Zulassung
ISO-Anforderung
ISO-Transportprotokoll: Daten-
übertragung
ISO-Transportprotokoll: Verbin-
dungsverwaltung
ISO-Adressenanforderung
Produktinformationen
NMEA: Gruppenfunktion – Anfor-
derung, Befehl, Bestätigung
Takt
Produktinformationen
PGN-Listen-Gruppenfunktion –
Senden
Konfigurationsinformationen
Adressenbefehl
Systemzeit
Steuerrad
Schiffssteuerkurs
Motorparameter: Schnelle Aktuali-
sierung
Motorparameter: Dynamisch
Akkuladestand
Geschwindigkeit: Durch Wasser
Wassertiefe
Position: Schnelle Aktualisierung
COG und SOG: Schnelle Aktuali-
sierung
GNSS-Positionsdaten
Kursversatzfehler
Navigationsdaten
Navigation – Informationen zu
Route und Wegpunkt
GNSS-Verringerung der Genauig-
keit
