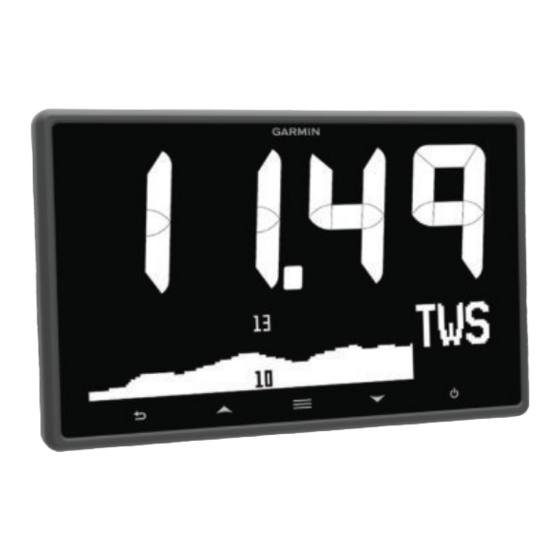

Garmin GNX 120 Installationsanweisung

GNX
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
3
◦ 44-mm-Lochsäge (1 /
3
◦ 4,5-mm-Bohrer ( / Zoll)
16
• Seewassertaugliches Dichtungsmittel (empfohlen)
Installieren des Geräts
Hinweise zur Montage
HINWEIS
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Die Montagefläche muss eben sein, um Schäden am Gerät im
montierten Zustand zu vermeiden.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren und sich somit in
oder unterhalb der Augenhöhe befinden.
• Die Montagefläche muss sich für das Gewicht des
Marineinstruments eignen und sie vor übermäßigen
Vibrationen oder Erschütterungen schützen.
Dezember 2020
120/130
™
ACHTUNG
Zoll)
4
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Hinter der Montagefläche muss ausreichend Platz für die
Verlegung und den Anschluss der Kabel vorhanden sein.

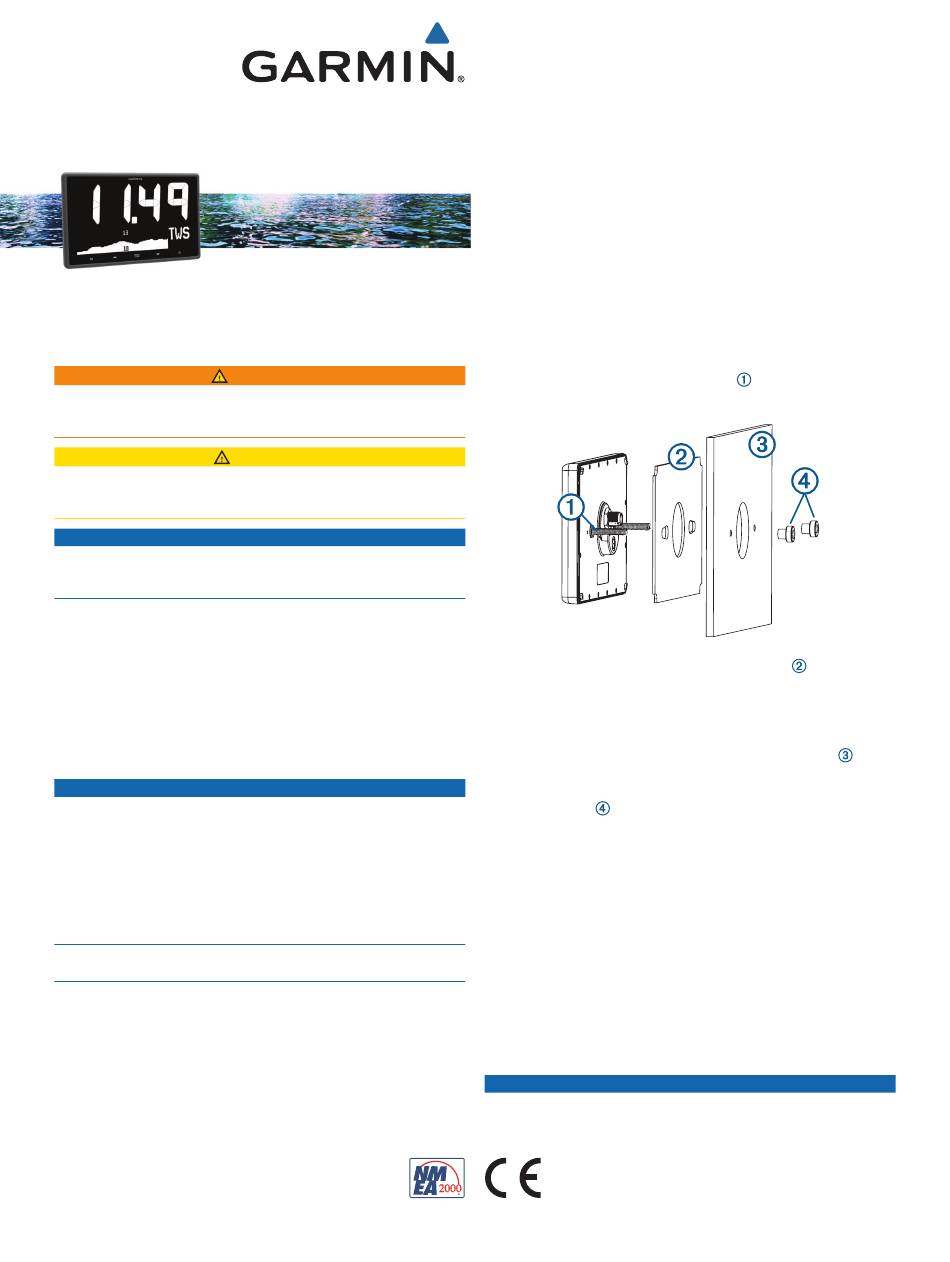

Anbringen des Geräts
1
Schneiden Sie die Schablone für die bündige Montage zu,
und achten Sie darauf, dass sie auf die Fläche passt, an der
das Marineinstrument befestigt werden soll.
Die Schablone für die bündige Montage ist im Lieferumfang
enthalten.
2
Befestigen Sie die Schablone am gewählten Montageort.
3
Schneiden Sie mit einer 44-mm-Lochsäge (1
mit einer Stichsäge das Loch in der Mitte der Schablone aus.
3
4 Bringen Sie die 4,5 mm (
5
Entfernen Sie die Rückstände der Schablone.
6
Installieren Sie die Gewindestangen
Marineinstruments.
7
Bringen Sie die mitgelieferte Gummidichtung
Rückseite des Geräts an.
Sie sollten seewassertaugliches Dichtungsmittel um die
Dichtung auftragen, damit kein Wasser hinter das
Armaturenbrett läuft (empfohlen).
8 Setzen Sie das Marineinstrument in die Aussparung
9
Befestigen Sie das Marineinstrument. Ziehen Sie dazu auf
der Rückseite der Montagefläche die mitgelieferten
Flügelmuttern an den Gewindestangen an.
10
Verbinden Sie die NMEA 2000
sie zum NMEA 2000 Backbone.
11
Setzen Sie die Verkleidung auf.
Hinweise zum Verbinden des Geräts
Das Marineinstrument wird über ein NMEA 2000 Netzwerk mit
der Stromversorgung und mit Datenquellen verbunden.
Das Instrument kann NMEA ®
empfangen, kann aber NMEA 0183 Daten von Quellen
anzeigen, die mit einem GNX 20 oder GNX 21 (separat
erhältlich) im selben NMEA 2000 Netzwerk verbunden sind.
Das Instrument kann auch Daten von Nexus
Sensoren über ein GND 10 (separat erhältlich) empfangen.
™
Hinweise für NMEA 2000 Verbindungen
HINWEIS
Wenn Sie eine Verbindung mit einem vorhandenen NMEA
2000 Netzwerk herstellen, identifizieren Sie das NMEA 2000
GUID-358B4AFB-4BEE-4465-A3D1-4FA49A6BA74C v3
3
/ Zoll) oder
4
/ Zoll) großen Montagelöcher an.
16
an der Rückseite des
an der
Stichleitung, und führen Sie
®
0183 Daten nicht direkt
Instrumenten und
®
.
