Garmin GNX 120 Installationsanleitung

GNX
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website http://my.garmin.com
• Bewahren Sie die Originalquittung oder eine Fotokopie an
einem sicheren Ort auf.
Kontaktaufnahme mit dem Support von Garmin
• Rufen Sie die Website http://www.garmin.com/support
um Informationen zum Support in den einzelnen Ländern zu
erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
3
◦ 44-mm-Lochsäge (1 /
3
◦ 4,5-mm-Bohrer ( / Zoll)
16
• Seewassertaugliches Dichtungsmittel (empfohlen)
Installieren des Geräts
Hinweise zur Montage
HINWEIS
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
Februar 2015
120/130
™
ACHTUNG
auf.
®
Zoll)
4
daraus resultierende Folgen sind nicht von der Garantie
abgedeckt.
Die Montagefläche muss eben sein, um Schäden am Gerät im
montierten Zustand zu vermeiden.
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Der Montageort sollte während der Bootsführung eine
optimale Sicht auf das Gerät gewähren und sich somit in
oder unterhalb der Augenhöhe befinden.
• Die Montagefläche muss sich für das Gewicht des
Marineinstruments eignen und sie vor übermäßigen
Vibrationen oder Erschütterungen schützen.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss bei der Montage des Geräts der in den
technischen Daten zum Produkt aufgeführte
Sicherheitsabstand zum Kompass eingehalten werden.
• Hinter der Montagefläche muss ausreichend Platz für die
Verlegung und den Anschluss der Kabel vorhanden sein.

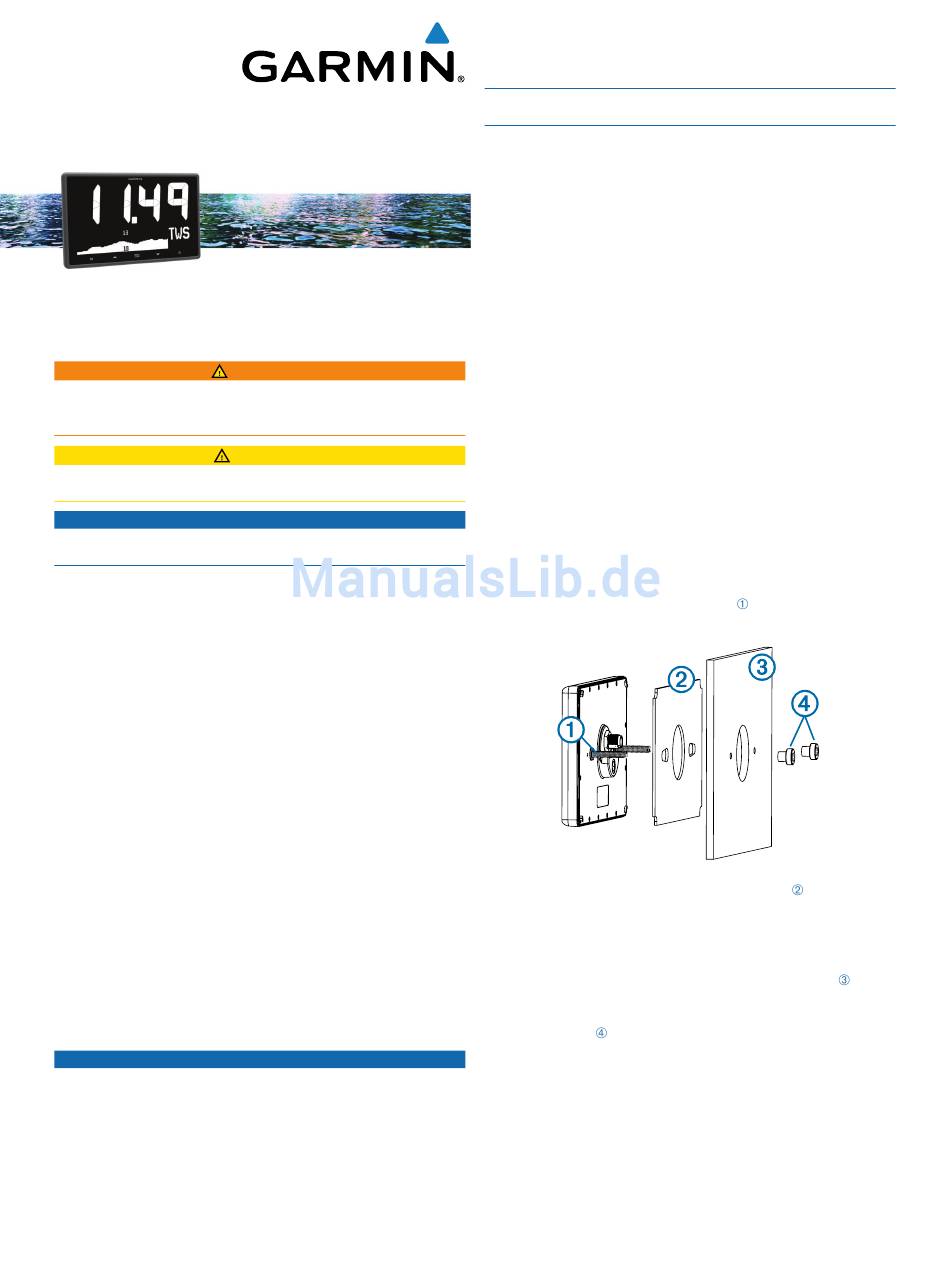

Anbringen des Geräts
1
Schneiden Sie die Schablone für die bündige Montage zu,
und achten Sie darauf, dass sie auf die Fläche passt, an der
das Marineinstrument befestigt werden soll.
Die Schablone für die bündige Montage ist im Lieferumfang
enthalten.
2
Befestigen Sie die Schablone am gewählten Montageort.
3 Schneiden Sie mit einer 44-mm-Lochsäge (1
mit einer Stichsäge das Loch in der Mitte der Schablone aus.
4
Bringen Sie die 4,5 mm (
5
Entfernen Sie die Rückstände der Schablone.
6 Installieren Sie die Gewindestangen
Marineinstruments.
auf,
7
Bringen Sie die mitgelieferte Gummidichtung
Rückseite des Geräts an.
Sie sollten seewassertaugliches Dichtungsmittel um die
Dichtung auftragen, damit kein Wasser hinter das
Armaturenbrett läuft (empfohlen).
8
Setzen Sie das Marineinstrument in die Aussparung
9
Befestigen Sie das Marineinstrument. Ziehen Sie dazu auf
der Rückseite der Montagefläche die mitgelieferten
Flügelmuttern
10
Verbinden Sie die NMEA 2000
sie zum NMEA 2000 Backbone.
11
Setzen Sie die Verkleidung auf.
Hinweise zum Verbinden des Geräts
Das Marineinstrument wird über ein NMEA 2000 Netzwerk mit
der Stromversorgung und mit Datenquellen verbunden.
Das Instrument kann NMEA
empfangen, kann aber NMEA 0183 Daten von Quellen
Gedruckt in Taiwan
3
3
/ Zoll) großen Montagelöcher an.
16
an der Rückseite des
an den Gewindestangen an.
® Stichleitung, und führen Sie
0183 Daten nicht direkt
®
/ Zoll) oder
4
an der
.
190-01846-72_0A
