Lighting Technologies PILOT DL LED 15 Montageanleitung Seite 11

Diese Anleitung geht von einer Montage durch einen zertifizierten Elektriker aus.

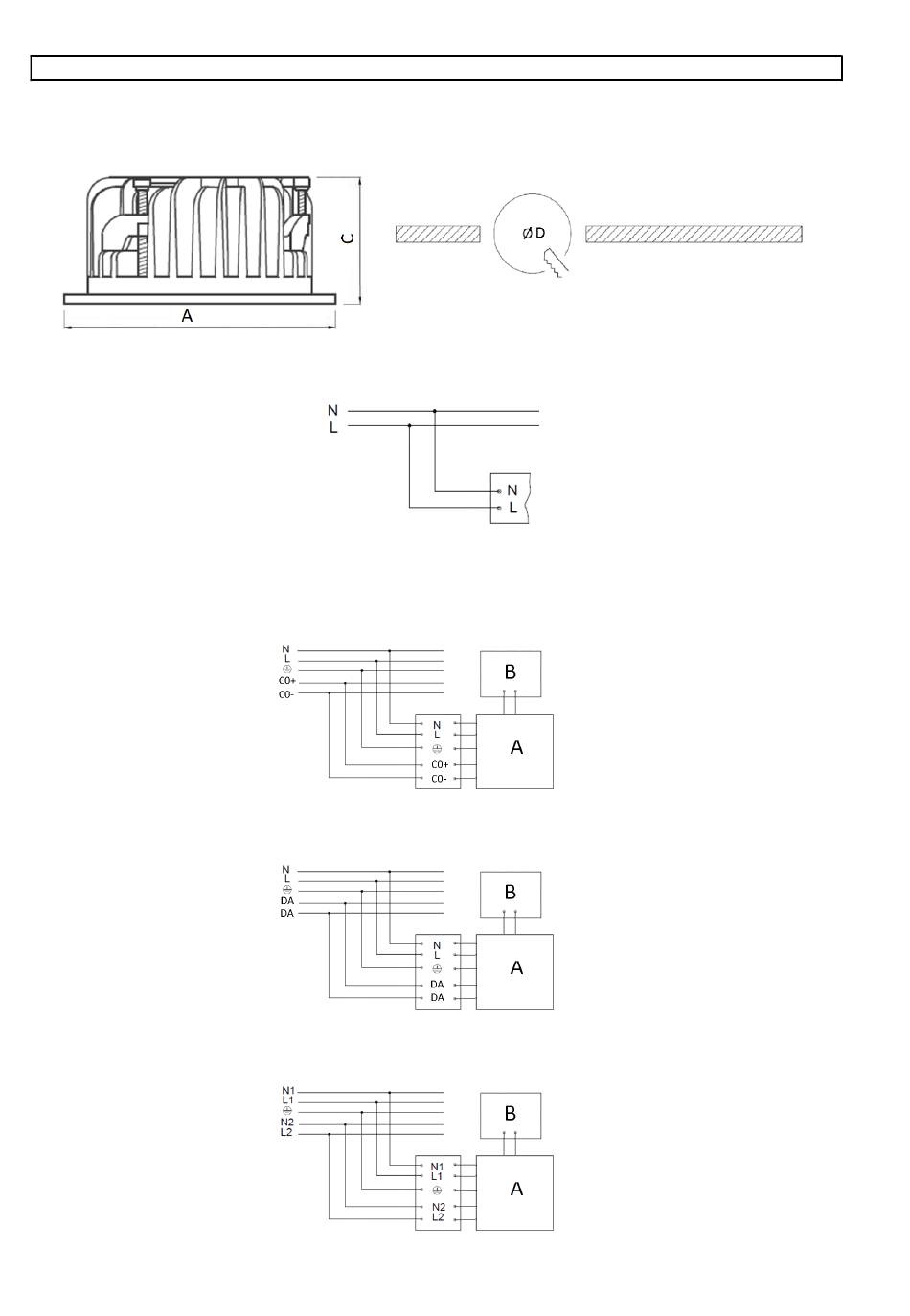

Gesamt- und Einbaumaße der Leuchte
1.
ANSCHLUSS SCHEMA
1. ANSCHLUSS SCHEMA
2. Netzanschlussschema für Leuchten mit 1-10V-Regelung. (in Abb. A - Betriebsgerät, B -
Leuchte).
3. Netzanschlussschema für Leuchten mit DALI-geregelten Betriebsgeräten. (in Abb. A -
Betriebsgerät, B - Leuchte).
4. Netzanschlussschema für eine Leuchte mit Notstromversorgung (in Abb. A - externes Modul, B
- Leuchte).
11
