Lighting Technologies HB LED G2 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
HB LED G2
Manual
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lighting Technologies HB LED G2

Inhaltszusammenfassung für Lighting Technologies HB LED G2

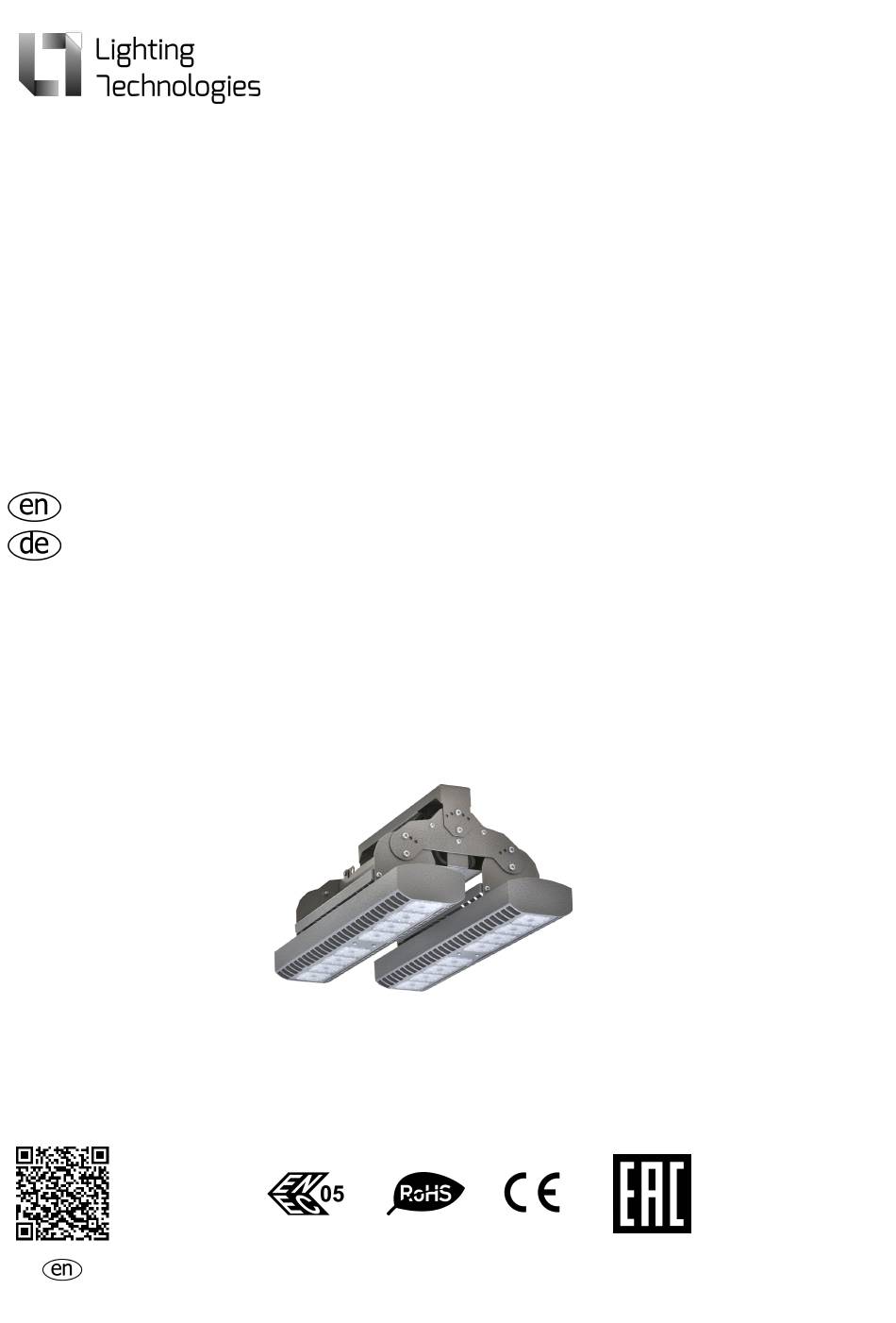

  • Seite 1 HB LED G2 Manual Montageanleitung...
  • Seite 2 Power **CCT (in Luminous Rated Luminous Code Name Тa,ºС factor, not sphere)**, efficiency, Execution power, W flux, lm less К lm/W Umgebung Leistungsf **CCT (auf Nennleistu Lichtstrom, Lichtausbe Kode Leuchtenbezeichnung Ausführun stemperatu aktor, nicht ng, W ute lm/W r: ºС weniger Feld)**, К...
  • Seite 3 Light Inrush Energy Mounting Inrush Length (A), Width (B), Heigth (С), distribution current pulse efficiency Weight, kg dimension current, А аngle, ͦ time, µs class (D), mm Einschaltstro Lichtverteilun Einschaltstro Energieeffizi Länge (A), Breite (B), Höhe (c ), Montagemaß mimpulszeit, Gewicht, kg g, ͦ...
  • Seite 4 Power **CCT (in Luminous Rated Luminous Code Name Тa,ºС factor, not sphere)**, efficiency, Execution power, W flux, lm less К lm/W Umgebung Leistungsf **CCT (auf Nennleistu Lichtstrom, Lichtausbe Kode Leuchtenbezeichnung Ausführun stemperatu aktor, nicht ng, W ute lm/W r: ºС weniger Feld)**, К...
  • Seite 5 Light Inrush Energy Mounting Inrush Length (A), Width (B), Heigth (С), distribution current pulse efficiency Weight, kg dimension current, А аngle, ͦ time, µs class (D), mm Einschaltstro Lichtverteilun Einschaltstro Energieeffizi Länge (A), Breite (B), Höhe (c ), Montagemaß mimpulszeit, Gewicht, kg g, ͦ...
  • Seite 6 Power **CCT (in Luminous Rated Luminous Code Name Тa,ºС factor, not sphere)**, efficiency, Execution power, W flux, lm less К lm/W Umgebung Leistungsf **CCT (auf Nennleistu Lichtstrom, Lichtausbe Kode Leuchtenbezeichnung Ausführun stemperatu aktor, nicht ng, W ute lm/W r: ºС weniger Feld)**, К...
  • Seite 7 Light Inrush Energy Mounting Inrush Length (A), Width (B), Heigth (С), distribution current pulse efficiency Weight, kg dimension current, А аngle, ͦ time, µs class (D), mm Einschaltstro Lichtverteilun Einschaltstro Energieeffizi Länge (A), Breite (B), Höhe (c ), Montagemaß mimpulszeit, Gewicht, kg g, ͦ...
  • Seite 8 Power **CCT (in Luminous Rated Luminous Code Name Тa,ºС factor, not sphere)**, efficiency, Execution power, W flux, lm less К lm/W Umgebung Leistungsf **CCT (auf Nennleistu Lichtstrom, Lichtausbe Kode Leuchtenbezeichnung Ausführun stemperatu aktor, nicht ng, W ute lm/W r: ºС weniger Feld)**, К...
  • Seite 9 Light Inrush Energy Mounting Inrush Length (A), Width (B), Heigth (С), distribution current pulse efficiency Weight, kg dimension current, А аngle, ͦ time, µs class (D), mm Einschaltstro Lichtverteilun Einschaltstro Energieeffizi Länge (A), Breite (B), Höhe (c ), Montagemaß mimpulszeit, Gewicht, kg g, ͦ...
  • Seite 10 - Die Netzqualität muss mit EN 50160-2010 übereinstimmen. - Der Lichtstrom im Notfallmodus in% ist ein Prozent des Nennwerts. - Lichtstrom flackert <1%. - Die Leuchte entspricht der Schutzart IP nach IEC 60529. - Diffusortyp: Linsen aus Polycarbonat. - Weitere Informationen zu den in der Tabelle angegebenen Leuchtenabmessungen finden Sie im Abschnitt "Gesamt- und Einbaumaße".

  • Seite 11: Delivery Set

    MANUAL DELIVERY SET - Luminaire, pcs - 1 - Manual, pcs - 1 - Package, pcs - 1 FUNCTION - Сeiling luminaire with LED light source is designed for general illumination of administrative, public and industrial buildings. - Replacement of the luminaire light source is available in the factory or in a specialized service. - Luminaire corresponds to the safety requirements IEC 60598-2-2, EN 55015.
  • Seite 12 3. Set the luminaire into desired position, tighten bracket screws (M5x16). 4. Mains connection (cable diameter 6-10 mm, wire cross-section 2.5 мм² max.). Disassemble the connector. Strip power cable, external insulation 20 mm, inner - 7 mm. Put cable through connector's nut and connect wires to terminals block according to polarity: L , N, PE.

  • Seite 13: Connection Schemes

    CONNECTION SCHEMES 1. Mains connection scheme. 2. Mains connection scheme for luminaire with DALI regulated control gear. 3. Mains connection scheme for luminaire with 1-10V regulated control gear. WARRANTY - The manufacturer shall repair or replace a luminaire that has been found to be defective under normal use through no fault of the customer provided that it was delivered, stocked, mounted/installed and operated in conditions and according to the requirements specified in a product data sheet, engineering specifications, mounting and service instructions, delivery...

  • Seite 14: Acceptance Certificate

    EEC directives providing for CE marking. Manufacture date _____________________________________________________________ Inspected by ___________________________________________________________________ Packaged by________________________________________________________________ Manufacturer: company LLC "IGC "Lighting Technologies' Company stamp More information can be found on our website https://www.ltcompany.com/en Hotline 0049 89 550 59 8611...

  • Seite 15: Funktion

    MONTAGEANLEITUNG LIEFERSET - Leuchte, stk - 1 - Betriebsanleitung, stk - 1 - Paket, stk - 1 FUNKTION - Deckenleuchte Leuchte mit LED Lichtquelle ist für die allgemeine Beleuchtung von Verwaltungs-, öffentlichen und industriellen Gebäuden bestimmt. - Ein Lichtquellenersatz Produktionsstätte oder durch eine...
  • Seite 16 2. Entfernen Sie die Halterung von der Leuchte, indem Sie 4 Schrauben lösen, und bringen Sie die Halterung an der Auflagefläche an (Montageteile nicht im Lieferumfang enthalten). 3. Stellen Sie die Leuchte in die gewünschte Position und ziehen Sie die Befestigungsschrauben (M5x16) fest.

  • Seite 17: Anschlussschema

    ANSCHLUSS SCHEMA 1. ANSCHLUSS SCHEMA 2. Netzanschlussschema für Leuchten mit DALI-geregelten Betriebsgeräten. 3. Netzanschlussschema für Leuchten mit 1-10V geregelten Betriebsgeräten. GARANTIE - Der Hersteller muss eine Leuchte reparieren oder ersetzen, die bei normalem Gebrauch ohne Verschulden des Kunden als defekt befunden wurde, vorausgesetzt, dass es geliefert, gelagert, montiert / installiert und betrieben wurde unter Bedingungen und gemäß...
  • Seite 18 Die Leuchte entspricht den Anforderungen der einschlagigen EU-Normen zur Kennzeichnung der CE-Kennzeichnung. Herstellungsdatum_____________________________________________________________ Geprüft von_____________________________________________________________ Verpackt von_____________________________________________________________ Hersteller: LLC "IGC "Lighting Technologies" Firmenstempel Weitere Informationen finden Sie auf unserer Website https://www.ltcompany.com/de Hotline Nummer 0049 89 550 59 8611 21.01.2022 2:19:19...
