Inhaltszusammenfassung für Lighting Technologies GLOSS LED 10

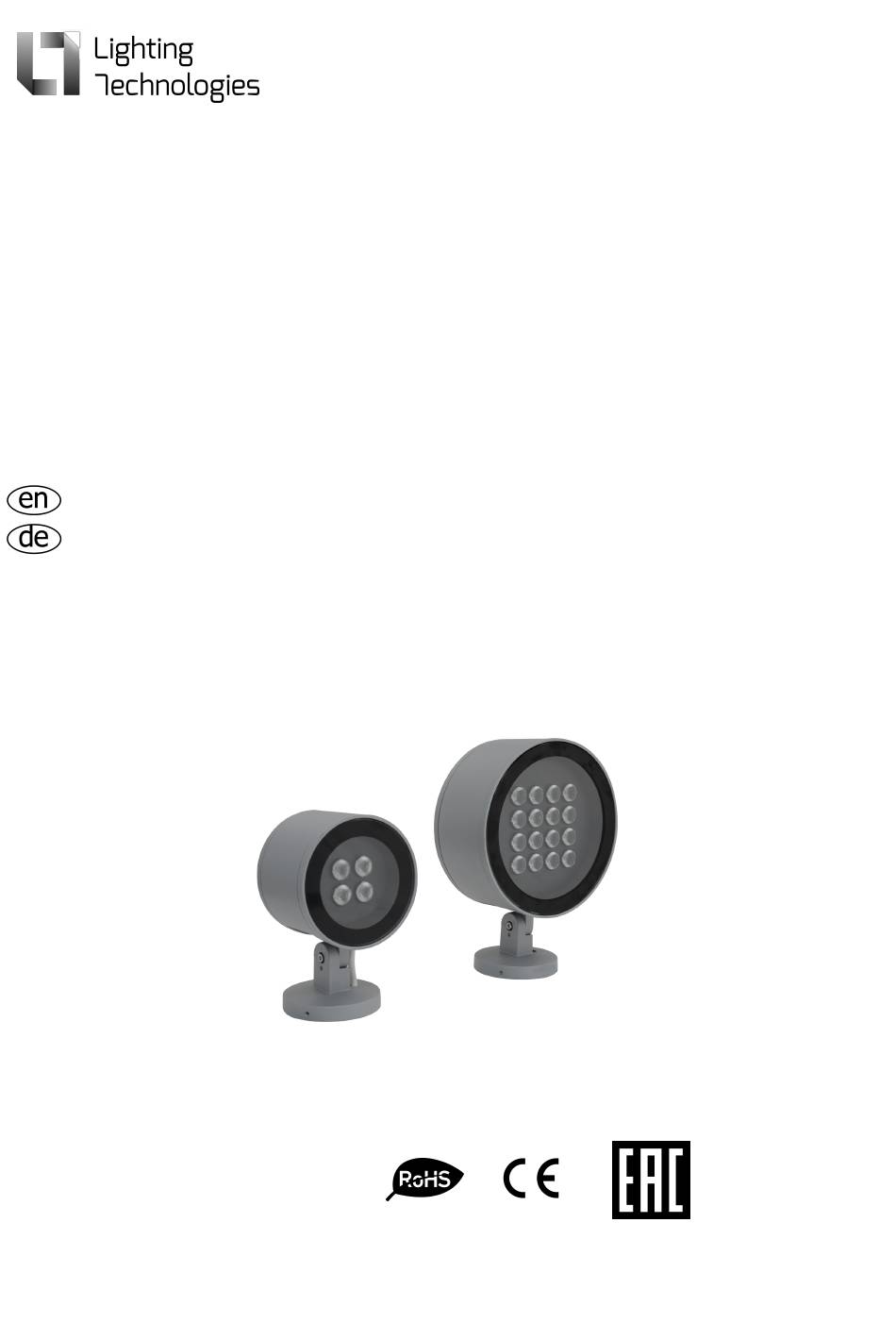

- Seite 1 GLOSS LED Manual Montageanleitung...
- Seite 2 W nicht m, lm Feld)**, К dex, Ra lm/W flackert DC, V. weniger 1997032410 GLOSS LED 10 2700K > 0,90 2700 >80 <95% 1997027990 GLOSS LED 10 4000K > 0,50 >70 D100 1997033020 GLOSS LED 20...
- Seite 3 Inrush Rated Current Light Energy Mounting Inrush current Weight, Length Width (B), Heigth voltage frequency, distributio efficiency dimension current, А pulse (A), mm (С), mm АC, V n аngle, ͦ class (D), mm time, µs Nennspan Aktuelle Einschalts Energieeff Montage Lichtvertei Einschalts Gewicht,...
- Seite 4 Luminou Rated Power **CCT (in Luminou Rated Luminou Code Name Executio power, factor, sphere)** CRI, Ra s flux voltage s flux, lm efficiency not less , К flickering DC, V , lm/W Leistung **CCT Farbwied Lichtaus Lichtstro Nennspa Nennleist sfaktor, Lichtstro Kode Leuchtenbezeichnung...
- Seite 5 Inrush Rated Current Light Energy Mounting Inrush current Weight, Length Width (B), Heigth voltage frequency, distributio efficiency dimension current, А pulse (A), mm (С), mm АC, V n аngle, ͦ class (D), mm time, µs Nennspan Aktuelle Einschalts Energieeff Montage Lichtvertei Einschalts Gewicht,...
-
Seite 6: Delivery Set
MANUAL DELIVERY SET - Luminaire, pcs - 1 - Manual, pcs - 1 - Package, pcs - 1 - Bushing (not available at versions TW, RGB)., pcs - 1 FUNCTION - wall luminaire with LED light source is designed for architectural outdoor lighting. - Replacement of the luminaire light source is available in the factory or in a specialized service. - Seite 7 2. Switch mains power off. Unpack the luminaire. 3. Release 3 lock screws (1), remove base (2) from the luminaire. Place the base on bearing surface and make markings. According to the marks made fix the base (2) to bearing surface. 4.
-
Seite 8: Connection Schemes
7. Shorten luminaire cable to the length needed and connect it to mains observing polarity shown. 1 - yellow-green, 2 - brown, 3- blue, 4 - red, 5 - black. 8. “Emergency state for RGB” – state when there is no DMX512 signal detected at control teminals or luminaire is out of order. -
Seite 9: Warranty
3. Mains connection scheme for luminaire with 1-10V or DALI regulated control gear. WARRANTY - The manufacturer shall repair or replace a luminaire that has been found to be defective under normal use through no fault of the customer provided that it was delivered, stocked, mounted/installed and operated in conditions and according to the requirements specified in a product data sheet, engineering specifications, mounting and service instructions, delivery terms, rules for technical maintenance of electrical installations and other conditions agreed by the... - Seite 10 Manufacture date _____________________________________________________________ Inspected by ___________________________________________________________________ Packaged by________________________________________________________________ Manufacturer: company LLC "IGC "Lighting Technologies' Company stamp More information can be found on our website https://www.ltcompany.com/en Hotline 0049 89 550 59 8611...
-
Seite 11: Sicherheitshinweise
MONTAGEANLEITUNG LIEFERSET - Leuchte, stk - 1 - Betriebsanleitung, stk - 1 - Paket, stk - 1 - Ärmel. (Nicht verfügbar in RGB-, TW-Versionen)., stk - 1 FUNKTION - wandleuchte Leuchte mit LED Lichtquelle ist für die architektonische Außenbeleuchtung konzipiert. - Ein Lichtquellenersatz Produktionsstätte... - Seite 12 1. Benötigte Werkzeuge 2. Stromversorgung ausschalten. Leuchten auspacken 3. Sicherungsschrauben (1) lösen, Fuß (2) von der Leuchte abnehmen. Den Sockel auf die Auflagefläche hinstellen und markiere die löcher. Den Sockel (2) entsprechend der Markierungen an der Auflagefläche befestigen 4. Bei verdeckter Verkabelung den Stecker (4) von der Drehhalterung (3) abziehen und die Buchse (5) an seinem Position platzieren.
- Seite 13 6. Schrauben (6) und (7) lösen. Leuchtenposition einstellen. Schrauben (6) und (7) mit 5 Nm und 3,5 Nm Drehmoment entsprechend anziehen. 7. Kürzen Sie die Drähte der Leuchte auf die erforderliche Länge und schließen Sie sie unter Beachtung der angegebenen Polarität an das Netzteil an. 1 - gelbgrün, 2 - braun, 3 - blau, 4 - rot, 5 - schwarz.
-
