1. Packen Sie die Leuchte aus.

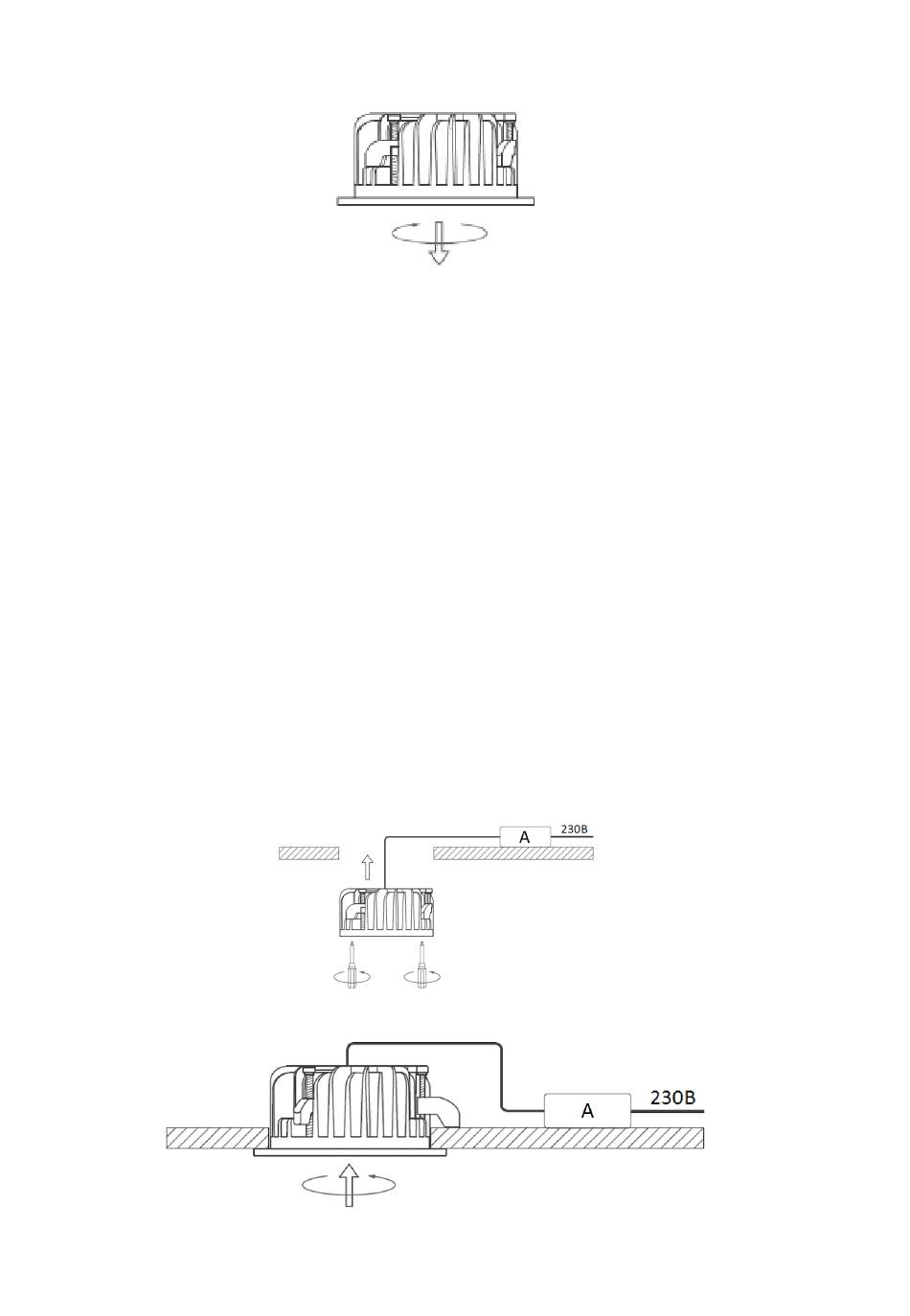

Entfernen Sie den vorderen Teil (Rahmen) durch Drehen im Uhrzeigersinn (nur für Versionen:
PILOT DL LED 21, PILOT DL LED 30, PILOT DL LED 42)
2. Bereiten Sie für die Montage der Leuchte ein Loch in der Decke vor (siehe Tabelle).
3. Verbinden Sie die Stromkabel mit der Klemmenleiste des LED-Treibers gemäß der
angegebenen Polarität L, N, "Masse". Schließen Sie bei Leuchten der Schutzklasse II nicht das
Erdungskabel an.
4. Leuchten mit Notstromversorgung anschließen:
4.1. Schließen Sie die Batterie an das Notstromversorgungsgerät der Notfallbox der Leuchte an
(die Box ist über ein Kabel mit der Leuchte verbunden). Nach dem ersten Anschließen der
Leuchte an das Netzwerk wird empfohlen, die Leuchte für 2-4 Stunden eingeschaltet zu lassen,
um den Akku aufzuladen.
Achtung! Wenn die Leuchte längere Zeit ausgeschaltet wird (mehr als 7 Tage), muss die Batterie
abgeklemmt werden, damit sich die Batterie nicht entlädt.
4.2. Schließen Sie die Stromkabel gemäß der angegebenen Polarität L1, N1, "Masse", an den
Klemmenblock an.
4.3. Schließen Sie die Stromversorgungskabel an die Klemmen L2, N2 an, um eine
kontinuierliche Ladung der Batterie sicherzustellen. Hinweis: Das Gewicht der Notfallbox beträgt
nicht mehr als 1,0 kg.
5. Bei Verwendung eines dimmbaren Treibers werden die Steuerleitungen strikt gemäß der in der
Markierung angegebenen Polarität angeschlossen.
6. Für Versionen: PILOT DL LED 10; PILOT DL LED 15 - Setzen Sie die Leuchte nach dem
Auspressen der Federn in die Deckennische ein (bei Leuchten mit Notfallbox die Box in die
Deckennische stellen).
7. Für Versionen: PILOT DL LED 21, PILOT DL LED 30, PILOT DL LED 42 - Setzen Sie die
Leuchte in das Loch in der Decke ein und befestigen Sie sie mit Spezialklemmen, indem Sie sie
mit einem Schraubendreher (wobei A der Treiber ist) von vorne durch Schrauben drehen.
7.1. Fixieren Sie den vorderen Teil (Rahmen), indem Sie ihn gegen den Uhrzeigersinn drehen
(wobei A der Fahrer ist).
8. BEACHTUNG!
Bei Leuchten mit einer Notfalleinheit darf die Fernbedienung nicht auf die Seite gelegt werden,
auf der sich der Testknopf befindet.
