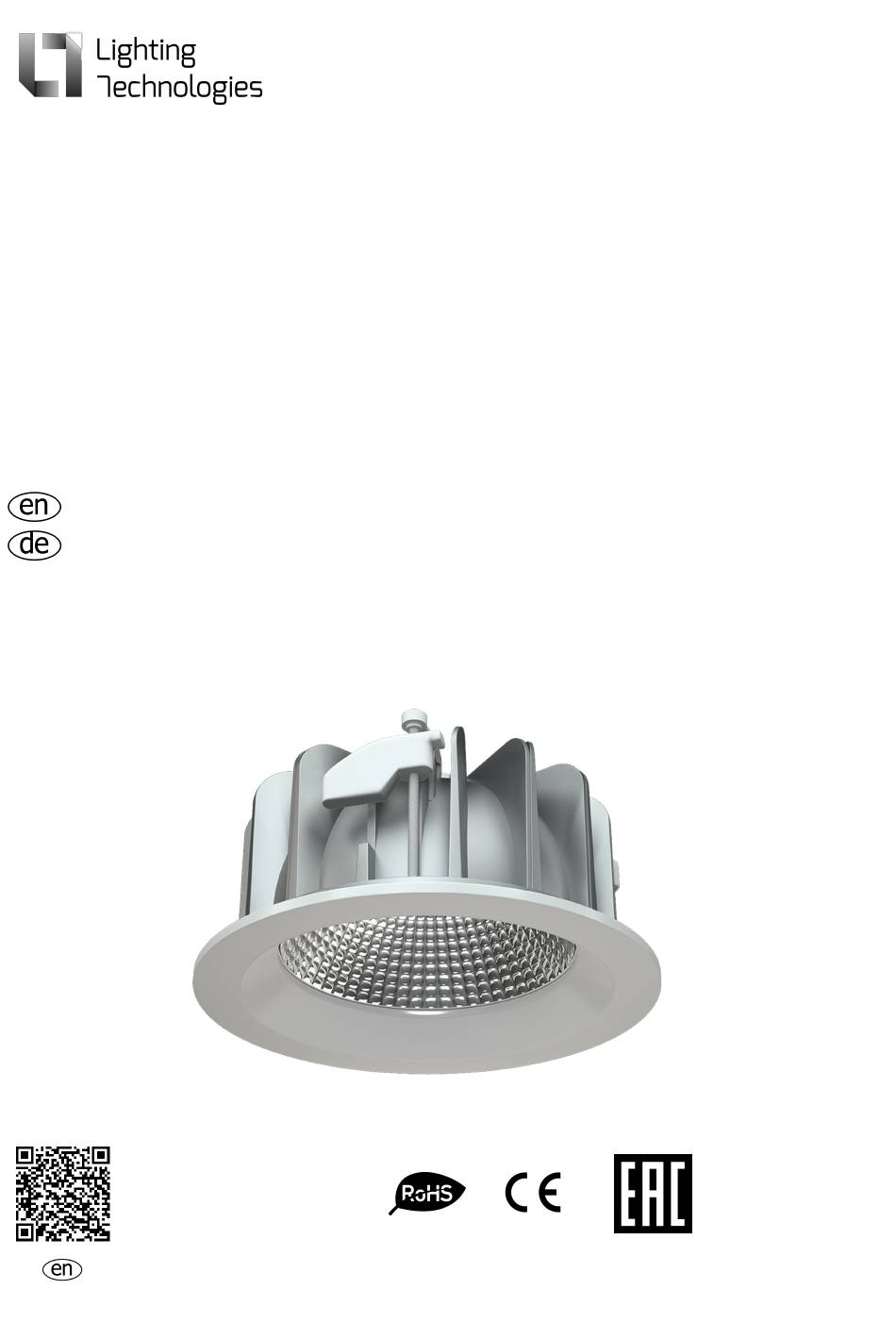

- Seite 1 PILOT DL LED Manual Montageanleitung...
- Seite 2 Nennleistung, Lichtausbeute Lichtverteilung, Kode Leuchtenbezeichnung Lichtstrom, lm Ausführung lm/W ͦ 1997017910 PILOT DL LED 15 1500 4000K /E/ 1997017920 PILOT DL LED 21 1997024240 PILOT DL LED 21 HFD 4000K /E/ 1900 HFD EM 1997024230 PILOT DL LED 21 4000K /E/...
- Seite 3 Mounting Inrush current, Inrush current Energy Weight, kg Length (A), mm Heigth (С), mm dimension (D), А pulse time, µs efficiency class Einschaltstrom, Einschaltstromi Energieeffizien Montagemaß Gewicht, kg Länge (A), mm Höhe (c ), mm А mpulszeit, μs zklasse (D), mm - Diffusortyp: Glas.
-
Seite 4: Delivery Set
MANUAL DELIVERY SET - Luminaire, - 1 - Manual, - 1 - Package, - 1 FUNCTION - recessed luminaire with LED light source is designed for illumination of administrative and public premises. - Replacement of the luminaire light source is available in the factory or in a specialized service. - Luminaire corresponds to the safety requirements IEC 60598-2-2, EN 55015. - Seite 5 5. When regulated control gear is used, control wires polarity must follow label markings. 6. For versions: PILOT DL LED 10; PILOT DL LED 15 - press the springs and mount the luminaire in a ceiling recess (for luminaries with external module, the module should be put into ceiling recess previously).
-
Seite 6: Connection Schemes
Overall and installation dimensions, mm CONNECTION SCHEMES 1. Mains connection scheme. 2. Mains connection scheme for luminaire with 1-10V regulation system. (at fig. A - control gear, B - luminaire). 3. Mains connection scheme for luminaire with DALI regulated control gear. (at fig. A - control gear, B - luminaire). -
Seite 7: Warranty
5. Mains connection scheme for luminaire with regulated control gear and backup power supply unit (at fig. A - external module, B - luminaire). WARRANTY - The manufacturer shall repair or replace a luminaire that has been found to be defective under normal use through no fault of the customer provided that it was delivered, stocked, mounted/installed and operated in conditions and according to the requirements specified in a product data sheet, engineering specifications, mounting and service instructions, delivery... -
Seite 8: Acceptance Certificate
The luminaire meets the requirements of applicable EC directives. Manufacture date _____________________________________________________________ Inspected by ___________________________________________________________________ Packaged by________________________________________________________________ Manufacturer: company LLC "IGC "Lighting Technologies' Company stamp More information can be found on our website https://www.ltcompany.com/en Hotline 0049 89 550 59 8611... -
Seite 9: Sicherheitshinweise
MONTAGEANLEITUNG LIEFERSET - Leuchte, - 1 - Betriebsanleitung, - 1 - Paket, - 1 FUNKTION - eingebau Leuchte mit LED Lichtquelle ist für die allgemeine Beleuchtung von Verwaltungs- und öffentlichen Gebäuden bestimmt. - Ein Lichtquellenersatz Produktionsstätte oder durch eine spezialisierte Reparaturleistung erhältlich. - Seite 10 5. Bei Verwendung eines dimmbaren Treibers werden die Steuerleitungen strikt gemäß der in der Markierung angegebenen Polarität angeschlossen. 6. Für Versionen: PILOT DL LED 10; PILOT DL LED 15 - Setzen Sie die Leuchte nach dem Auspressen der Federn in die Deckennische ein (bei Leuchten mit Notfallbox die Box in die Deckennische stellen).
- Seite 11 Diese Anleitung geht von einer Montage durch einen zertifizierten Elektriker aus. Gesamt- und Einbaumaße der Leuchte ANSCHLUSS SCHEMA 1. ANSCHLUSS SCHEMA 2. Netzanschlussschema für Leuchten mit 1-10V-Regelung. (in Abb. A - Betriebsgerät, B - Leuchte). 3. Netzanschlussschema für Leuchten mit DALI-geregelten Betriebsgeräten. (in Abb. A - Betriebsgerät, B - Leuchte).
-
Seite 12: Garantie
Netzanschlussschema für Leuchten geregeltem Betriebsgerät Notstromversorgungsgerät (in Abb. A - externes Modul, B - Leuchte). GARANTIE - Der Hersteller muss eine Leuchte reparieren oder ersetzen, die bei normalem Gebrauch ohne Verschulden des Kunden als defekt befunden wurde, vorausgesetzt, dass es geliefert, gelagert, montiert / installiert und betrieben wurde unter Bedingungen und gemäß... - Seite 13 ÜBERNAHME ZERTIFIKAT Die Leuchte erfüllt die Anforderungen der geltenden EU-Richtlinien. Herstellungsdatum_____________________________________________________________ Geprüft von_____________________________________________________________ Verpackt von_____________________________________________________________ Hersteller: LLC "IGC "Lighting Technologies" Firmenstempel Weitere Informationen finden Sie auf unserer Website https://www.ltcompany.com/de Hotline Nummer 0049 89 550 59 8611 03.01.2021 2:07:33...
