Conrad Akasa Bedienungsanleitung

Akasa 3,5er Multi-Kartenleser, schwarz
Best.-Nr. 70 80 45
Bestimmungsgemäße Verwendung
Das Produkt eignet sich zum Einbau in einen freien 8,9 cm (3,5") Einbauschacht eines Computer-Gehäuses.
Das Produkt dient zum Lesen und Beschreiben von Speicherkarten verschiedener Formate. Das Produkt
bietet außerdem einen USB 2.0 Port zum Anschluss eines USB-Gerätes. Die Stromversorgung erfolgt über
den internen USB-Anschluss des Mainboards.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Multi-Kartenleser
• 4 x Schraube
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Elektrostatische Aufladungen können elektronische Bauteile beschädigen. Berühren Sie
elektronische Bauteile nicht mit bloßer Hand.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

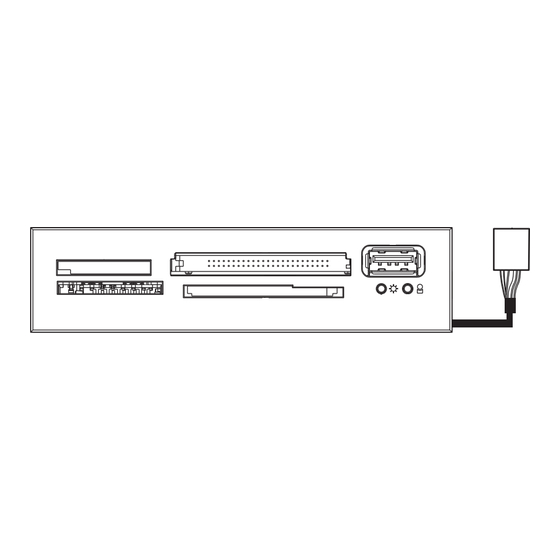

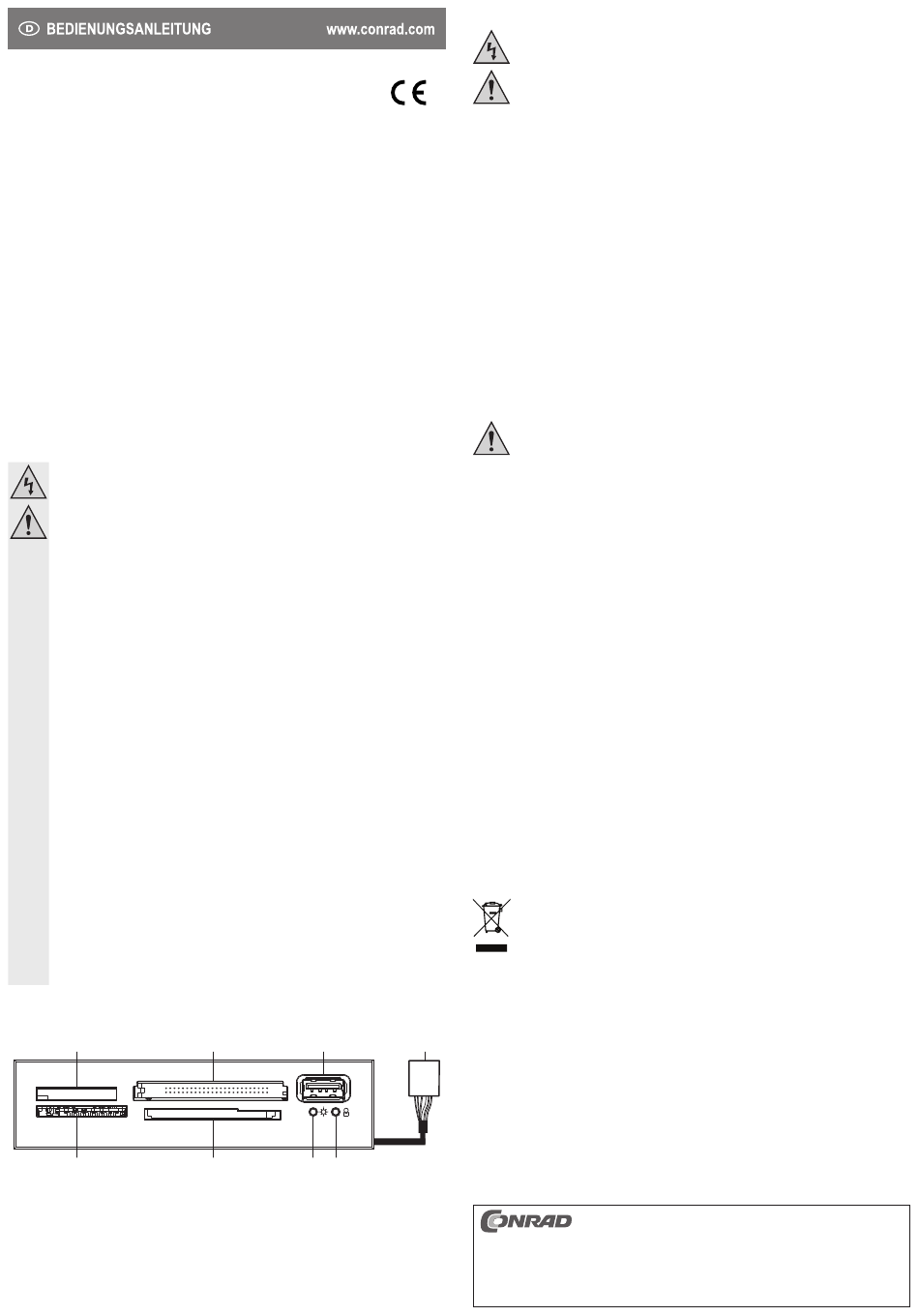

Bedienelemente
1
8
1 MS-Einschub
2 CF/MD-Einschub
3 USB 2.0 Port
4 Internes USB-Kabel (zum Anschluss an das
Mainboard)
Version 11/13
2 3
7 6 5
5 Kartenleser-LED (leuchtet beim Auslesen, blinkt
bei Datenübertragung)
6 Power-LED (leuchtet beim Betrieb)
7 XD/Smart Media-Einschub
8 SD/MMC-Einschub
Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von
einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen!
Durch unsachgemäßen Einbau werden sowohl das Produkt als auch Ihr Computer und
alle angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in dem das Produkt eingebaut werden soll, und alle
angeschlossenen Geräte aus. Trennen Sie alle Geräte von der Netzspannung, indem Sie
den Netzstecker aus der Steckdose ziehen. Das Ausschalten über den Ein-/Ausschalter
genügt nicht!
1. Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
2. Suchen Sie einen freien 8,9 cm (3,5") Einbauschacht und entfernen Sie die zugehörige Frontblende.
Dahinter liegt möglicherweise eine Metallabschirmung, die entfernt werden muss. Bei manchen
Gehäusen kann diese abgeschraubt werden, bei manchen ist sie vorsichtig herauszubrechen. Je nach
Gehäuse ist dazu vorher die komplette Frontblende des Gehäuses abzunehmen.
3. Schieben Sie das Kabel und den Multi-Kartenleser in den Einbauschacht des Computergehäuses.
4. Befestigen Sie den Multi-Kartenleser mit den vier beiliegenden Schrauben im Gehäuse.
5. Verbinden Sie das USB-Kabel mit dem passenden Anschluss des Mainboards. Achten Sie auf die
richtige Orientierung des Steckers, wenden Sie keine Gewalt an. Beachten Sie auch die Hinweise in der
Anleitung des Mainboard-Herstellers.
6. Fixieren Sie das USB-Kabel gegebenenfalls mit Kabelbindern, so dass es nicht in einen Lüfter Ihres
Computers gelangen kann.
7. Verschließen Sie das Gehäuse Ihres Computers.
8. Verbinden Sie Ihren Computer und Monitor mit der Netzspannung und schalten Sie alle Geräte ein.
9. Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämtliche
Einstellungen und Kabelverbindungen.
Vor dem erneuten Öffnen des Computers ist dieser wieder von der Netzspannung zu trennen,
siehe oben!
Inbetriebnahme
• Sobald der Computer eingeschaltet und das Betriebssystem komplett hochgefahren ist, ist der Multi-
Kartenleser betriebsbereit.
• Schieben Sie Ihre Speicherkarte vorsichtig in den entsprechenden Schacht des Multi-Kartenlesers.
Achten Sie auf die richtige Orientierung der Speicherkarte, wenden Sie keine Gewalt an.
• Verbinden Sie ein USB-Gerät mit dem USB 2.0 Port des Multi-Kartenlesers.
Tipps und Hinweise
a) Speicherkarten auslesen / beschreiben / löschen
• Jeder Einschub des Kartenlesers wird wie ein herkömmliches Wechseldatenträger-Laufwerk eingebunden.
Zusätzliche Laufwerksbuchstaben werden von Windows® automatisch vergeben. Im Datei-Explorer
können Sie die Daten der Speicherkarten auslesen (oder Daten auf den Speicherkarten ablegen),
genauso wie von Festplatte oder Diskettenlaufwerk gewohnt.
• Die vier Speicherkarten-Einschübe können gleichzeitig verwendet werden. Dies ermöglicht einen
Datenaustausch zwischen verschiedenen Speicherkarten.
• Beim Löschen oder Beschreiben von Speicherkarten im SD-/MS-Format ist darauf zu achten, dass der
evtl. vorhandene Schreibschutz (Schiebeschalter auf der Speicherkarte) ausgeschaltet ist.
b) Speicherkarten entnehmen
• Wenn Lese-/Schreibzugriffe auf die Speicherkarte erfolgen, so warten Sie, bis diese abgeschlossen sind.
Ziehen Sie erst danach die Speicherkarte heraus.
• Wird die Speicherkarte während eines Lese-/Schreibzugriffs herausgezogen, so können die Daten auf
der Speicherkarte beschädigt werden. Möglicherweise ist danach sogar eine neue Formatierung der
Speicherkarte erforderlich.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Unterstützte Kartenformate .............. Compact Flash (CF I / II, MD)
..........................................................
4
..........................................................
..........................................................
Systemvoraussetzungen .................. Windows® XP (Home, Pro, mit SP1, SP2, SP3, nur 32 Bit)
..........................................................
USB-Standard .................................. USB 2.0 (abwärtskompatibel zu USB 1.1/1.0)
Kabellänge ........................................ ca. 50 cm
Abmessungen (B x H x T) ................ ca. 100 x 25 x 95 mm (ohne Kabel)
Gewicht ............................................. ca. 170 g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in
Technik und Ausstattung vorbehalten.
© Copyright 2013 by Conrad Electronic SE.
Memory Stick (MS Pro, Pro Magic Gate)
Secure Digital (SDXC, SDHC, SD, MMC, MMC Mobile)
Extreme Digital (xD-Karte, Typ H, Typ M), Smart Media
Vista™ (32/64 Bit), 7 (32/64 Bit), 8, 8 Pro
V1_1113_02-ETS-Mkde
