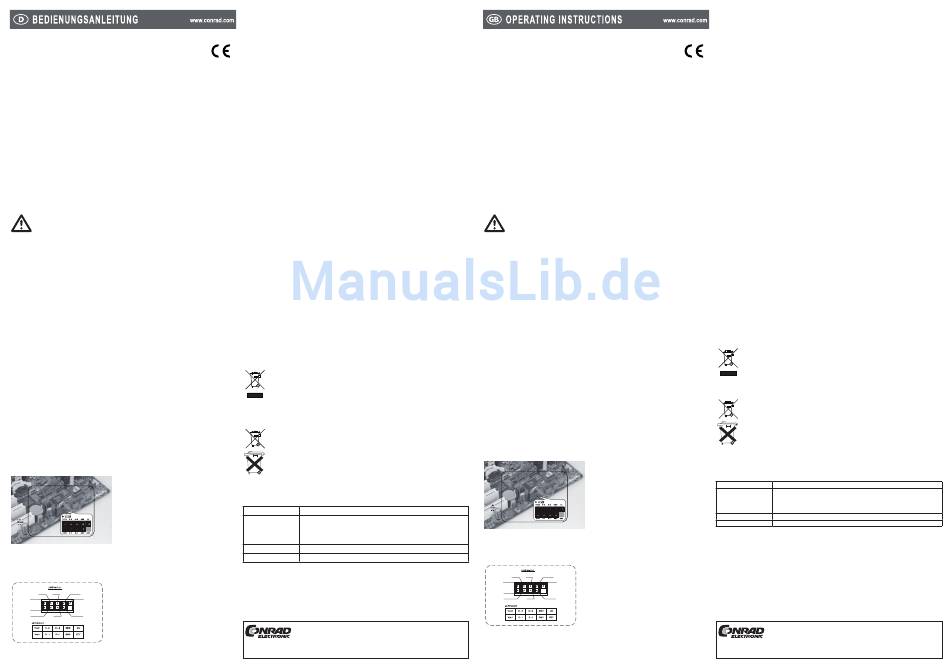

Conrad 41 18 01 Bedienungsanleitung

AKASA 3.5" Multi Kartenleser schwarz
Best.-Nr. 41 18 01
1. Bestimmungsgemäße Verwendung
Das Produkt kann an einen USB-Pin-Anschluss eines Computers angeschlossen werden und dient dort zum
Lesen und Beschreiben von entsprechenden Speicherkarten.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet. Eine andere Verwendung als oben beschrieben ist nicht erlaubt und kann zur
Beschädigung des Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand,
Stromschlag usw. verbunden. Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für
späteres Nachschlagen auf.
Das Produkt entspricht den nationalen und europäischen Richtlinien. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
2. Lieferumfang
• Kartenleser
• Internes USB 2.0 Kabel
• Zwei Fronplattenabdeckungen (weiss und schwarz)
• 4 Schrauben
• Bedienungsanleitung
3. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt
der Garantieanspruch! Für Folgeschäden und bei Sach- und Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung!
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch
das Ausrufezeichen gekennzeichnet.
3.1. Produktsicherheit
• Das Gerät darf keinen erheblichen mechanischen Belastungen oder starken Vibrationen ausgesetzt werden.
• Das Gerät darf keinen elektromagnetischen Feldern, extremen Temperaturen, direkter Sonneneinstrahlung
oder Feuchtigkeit ausgesetzt werden.
• Verwenden Sie das Gerät nicht gleich, wenn Sie es von einer kalten Umgebung in eine warme Umgebung
gebracht haben. Kondenswasser kann das Gerät beschädigen.
• Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:
- Nässe oder zu hohe Luftfeuchtigkeit
- Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
- in der Nähe von offenen Flammen
3.2. Persönliche Sicherheit
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen; dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Das Produkt ist kein Spielzeug. Es gehört nicht in Kinderhände und ist von Haustieren fernzuhalten!
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb
zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb
nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen
3.3. Sonstiges
• Wartung, Anpassungs- und Reparaturarbeiten dürfen nur Fachleuten bzw. einer Fachwerkstatt
durchgeführt werden.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden
Sie sich bitte an unsren technischen Kundendienst oder andere Fachleute.
4. Installation
4.1. Kartenleser
1. Trennen Sie den Computer vom Netz und öffnen
Sie das Gehäuse.
2. Entfernen Sie die Abdeckung eines freien 3,5"
Laufwerksschachts des Computers.
3. Schieben Sie den Kartenleser
Laufwerksschacht bis er bündig mit dem Gehäuse
abschließt.
4. Sichern Sie den Kartenleser mit Hilfe der
mitgelieferten Schrauben.
5. Verbinden Sie das das interne USB-Kabel mit
dem USB-Pin-Anschluss auf dem Mainboard.
Beachten Sie dabei die Bedienungsanleitung des
Mainboards Ihres Computers.
4.2. USB Pin Definition
1 rot
2 weiss
2 3 4
3 grün
1 5
4 orange
9 5 GND
8 6
6 schwarz
7
7 blau
8 gelb
9 braun
4.3. Treiberinstallation Win98x
1. Treiber für Win98x finden Sie auf der Webseite des Herstellers zum Herunterladen
http://www.akasa.com.tw/
2. Folgen Sie den Installationsanweisungen bzw. Deinstallationsanweisungen der Software.
Version 04/08
5. Betrieb
5.1. USB Anschluss
Der USB Port an der Vorderseite des Gerätes ermöglicht den Anschluss von USB Geräten.
5.2. Einstecken/Entnehmen von Speicherkarten
1. Stecken Sie die Speicherkarte in den jeweils zugehörigen Einschub des Kartenlesers. Nur eine Orientierung
ist richtig. Wenden Sie beim Einstecken keine Gewalt an! Es können auch mehrere Einschübe gleichzeitig
verwendet werden, wenn Sie z.B. Daten zwischen den Speicherkarten umkopieren möchten.
2. Wenn Lese-/Schreibzugriffe auf die Speicherkarte erfolgen, so warten Sie, bis diese abgeschlossen sind.
3. Ziehen Sie erst danach die Speicherkarte heraus. Wird die Speicherkarte während einem Lese-/Schreibzugriff
herausgezogen, so können die Daten auf der Speicherkarte beschädigt werden, möglicherweise ist danach
sogar eine Formatierung der Speicherkarte erforderlich.
5.3. An- und Abstecken des Kartenlesers
Entnehmen Sie vor einem An- bzw. Abstecken des Kartenlesers bzw. dem Ausschalten des Computers alle
evtl. eingesetzten Speicherkarten, ansonsten können Daten auf den Speicherkarten bzw. die Speicherkarten
selbst beschädigt werden.
5.4. Auslesen/Beschreiben von Speicherkarten
• Jeder Einschub des Kartenlesers wird wie ein herkömmliches Wechseldatenträger-Laufwerk eingebunden.
Zusätzliche Laufwerksbuchstaben werden von Windows automatisch vergeben.
• Im Datei-Explorer können Sie nun die Daten auf den Speicherkarten auslesen (oder Daten auf die
Speicherkarten ablegen), genauso wie von Festplatte oder Diskettenlaufwerk gewohnt.
• Die grüne LED zeigt die Funktion des Kartenlesers an. Die rote LED bedeutet, dass Datentransfers
stattfinden.
5.5. Tipps & Hinweise
• Bei manchen Speicherkarten (z.B. High-Speed-Speicherkarten, CF-Speicherkarten mit integrierter
Festplatte o.ä.) ist ein High-Power-USB-Port erforderlich; dies ist ein USB-Port, der einen Strom von mehr
als 100mA liefern kann (z.B. der USB-Port des Mainboards oder eines USB-Hubs mit eigenem Netzteil).
USB-Hubs ohne Netzteil liefern in der Regel nur max. 100mA pro USB-Port. Gleiches gilt, wenn Sie
mehrere Speicherkarten gleichzeitig in den Kartenleser einstecken. Verwenden Sie hier für den Kartenleser
ebenfalls immer einen USB-Port des Computers bzw. eines USB-Hubs mit Netzteil.
• Beim Löschen oder Beschreiben von Speicherkarten im SD- oder Memorystick-Format ist darauf zu achten,
dass der Schreibschutz ausgeschaltet ist.
• Verwenden Sie vorzugsweise einen USB2.0-Port zum
USB-Ports von älteren Computern, in Tastaturen oder in Monitoren unterstützen oft nur USB1.1. Hier ist die
max. Datenrate etwa 1MByte pro Sekunde. Abhängig von der Geschwindigkeit der von Ihnen verwendeten
Speicherkarte sind jedoch bei USB2.0 mehrere MByte/s möglich! Sie sollten deshalb für eine schnellere
Übertragung immer einen USB2.0-Port für den Kartenleser verwenden (enorme Zeitersparnis bei der
Datenübertragung!).
6. Entsorgung
6.1. Entsorgung von Elektrik- und Elektronikaltgeräten
Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu
recyclen, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen
Sammelstellen für Elektroschrott zu bringen.
Das Zeichen der durchgestrichenen Mülltonne mit Rädern bedeutet, dass dieses Produkt an
einer Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer
bestmöglichen Rohstoffwiederverwertung zuzuführen.
6.2. Entsorgung verbrauchter Batterien / Akku
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten
Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die
auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das
ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Somit werden Sie Ihren gesetzlichen Pflichten gerecht und tragen zum Umweltschutz bei!
7. Technische Daten
in den
Anschluss: USB 2.0
Passend für: MS/MS Pro, MS Pro Extreme, MS Duo, MS Pro Duo, MS Pro Ultra II. MS Magic
Gate, MS Pro Magic Gate, MS Duo Magic Gate, MS Memory Selection Function,
MS Rom, SD, SD Ultra II, SD Extreme, MMC, RS MMC, MINI-SD CF I, CF II,
Ultra II CF, IBM Micro Drive, Magic Store SM, und SMC
Betriebssysteme Microsoft® Windows® Vista / XP / 2000 / ME / 98
Betriebstemperatur 0 bis 50°C
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad- Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2008 by Conrad Electronic SE.
AKASA 3.5" Multi Card Reader, Black
Item no. 41 18 01
1. Intended use
The product can be connected to a USB pin connection of a computer. It is for reading and writing corresponding
memory cards.
Unauthorised conversion and/or modification of the device are inadmissible because of safety and approval
reasons (CE). Any usage other than described above is not permitted and can damage the product and lead to
associated risks such as short-circuit, fire, electric shock, etc. Please read the operating instructions thoroughly
and keep them for further reference.
The product confirms to the valid national and European guidelines. All company names and product
designations contained herein are trademarks of the respective owners. All rights are reserved.
2. Items included
• Card reader
• Internal USB 2.0 cable
• 2 front panel covers (white and black)
• 4 screws
• Operating instructions
3. Safety instructions
We do not assume liability for resulting damages to property or personal injury if the device has
been abused in any way or damaged by improper use or failure to observe these operating
instructions. The guarantee will then expire!
An exclamation mark in a triangle indicates important information in the operating instructions. Carefully
read the whole operating instructions before operating the device, otherwise there is risk of danger.
3.1. Product safety
• The product must not be subjected to heavy mechanical stress or intense vibration.
• The product must not be exposed to electromagnetic fields, extreme temperatures, direct sunlight or
dampness.
• Never use the device immediately after it has been brought from a cold into a warm room. Condensed
water might destroy your device.
• Operation under adverse conditions is not permissible. Adverse conditions are
Anschluss des Kartenlesers. - moisture or excessively high humidity
- dust or flammable gases, vapours, or solvents
- in the vicinity of open flames.
3.2. Personal safety
• Do not leave packaging material lying around unattended; they can become a dangerous toy for
children.
• The product is not a toy and should be kept out of reach of children and pets!
• If there is reason to believe that safe operation is no longer possible, the device is to be put out of
operation and secured against unintended operation. Safe operation is no longer possible if the device:
- shows visible damages,
- no longer works,
- was stored under unfavourable conditions for a long period of time or
- was subject to considerable transport stress.
3.3. Miscellaneous
• Servicing, adjustment or repair works must only be carried out by a specialist/ specialist workshop
• If any questions arise that are not answered in this operating instruction, contact our Technical Advisory
Service or other experts.
4. Installation
4.1. Card reader
4.2. USB pin definition
2 3 4
1 5
9
6
8
7
*02_04/08_01-GM
4.3. Driver installation Win98x
1. You can find the drivers for Win 98x on the Website of the manufacturer for downloading: http://www.akasa.
com.tw/
2. Follow the installation instructions or de-installation instructions of the software.
Version 04/08
5. Operation
5.1. USB connection
The USB port on the front of the device allows connection of additional USB devices.
5.2. Removing memory cards
1. Insert the memory card into the corresponding slot of the card reader; there is only one correct orientation.
Do not use any force when you are inserting it! Several slots can be used simultaneously, if for example,
you wish to transfer data between the memory cards.
2. If there is any read/write access on the memory card, wait until it is finished.
3. Only then remove the memory card. If the memory card is pulled out during a read/write access, the data on
the memory card may get damaged, and it may even be necessary to format the memory card.
5.3. Plugging in and Unplugging the Card Reader
Remove all plugged in memory cards before the connection or the disconnection of the card reader or before
turning the computer off in order to prevent possible damage to the data stored in the memory card or the
memory card itself.
5.4. Reading/Writing of Memory Cards
• Each insertion unit of the card reader is integrated like a normal removable medium drive. Windows
automatically allocates additional drive letters.
• You can now read the data on the memory cards in File Explorer (or record data on the memory cards) as
you do with hard discs or floppy drives.
• The green LED displays the function of the card reader. The red LED means that data transfers are taking
place.
5.5. Tips & Notes
• For some memory cards (e.g. high speed memory cards, CF memory cards with integrated hard disks) a
high power USB port is necessary; this is a USB port, that can provide a power of more than 100mA (e.g.
the USB port of the mainboard or of a USB hub with its own plug-in power supply).
The same is valid if several memory cards are inserted simultaneously in the card reader. In such cases,
always use for the card reader a USB port of the computer or a USB hub with own power supply unit.
• When deleting or writing on memory cards in SD or memorystick format you have to make sure that the
write protection is off.
• Use preferably a USB2.0 port to connect the card reader. USB ports of older computers in keyboards or
in monitors often support USB1.1 only. Here, the max. data rate is approximately 1Mbyte per second.
Depending on the speed of your memory card, with USB2.0, several Mbyte/s are possible! Therefore, for a
fast transfer, you should always use a USB2.0 port for the card reader (tremendous saving of time during
data transfer!).
6. Disposal
6.1. Dispose of waste electrical and electronic equipment
In order to preserve, protect and improve the quality of environment, protect human health and
utilise natural resources prudently and rationally, the user should return unserviceable product to
relevant facilities in accordance with statutory regulations.
The crossed-out wheeled bin indicates the product needs to be disposed separately and not as
municipal waste.
6.2. Used batteries/ rechargeable batteries disposal
The user is legally obliged (battery regulation) to return used batteries and rechargeable
batteries. Disposing used batteries in the household waste is prohibited! Batteries/
rechargeable batteries containing hazardous substances are marked with the crossed-out
wheeled bin. The symbol indicates that the product is forbidden to be disposed via the domestic
refuse. The chemical symbols for the respective hazardous substances are Cd = Cadmium, Hg
= Mercury, Pb = Lead.
You can return used batteries/ rechargeable batteries free of charge to any collecting point of your
local authority, our stores or where batteries/ rechargeable batteries are sold.
Consequently you comply with your legal obligations and contribute to environmental protection!
1. Separate the computer from the power supply and
open the enclosure.
7. Technical data
2. Remove the cover of a free 3.5" drive slot of the
computer. Connection:
3. Push the card reader into the drive slot until it is
Suitable for:
flush with the enclosure.
4. Secure the card reader with the aid of the screws
provided.
Operating systems:
5. Connect the internal USB cable to the USB pin
Operating temperature:
connection on the mainboard. In doing so, follow
the operating instructions of the mainboard of your
computer.
1 red
2 white
3 green
4 orange
5 GND
6 black
7 blue
8 yellow
9 brown
These operating instructions are published by Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
The operating instructions reflect the current technical specifications at time of print.
We reserve the right to change the technical or physical specifications.
© 2008 by Conrad Electronic SE.
USB 2.0
MS/MS Pro, MS Pro Extreme, MS Duo, MS Pro Duo, MS Pro Ultra II. MS Magic
Gate, MS Pro Magic Gate, MS Duo Magic Gate, MS Memory Selection Function,
MS Rom, SD, SD Ultra II, SD Extreme, MMC, RS MMC, MINI-SD CF I, CF II, Ultra
II CF, IBM Micro Drive, Magic Store SM and SMC.
Microsoft® Windows® Vista / XP / 2000 / ME / 98
0 to 50 °C
*02_04/08_01-GM
