SKS-Kinkel Elektronik GmbH

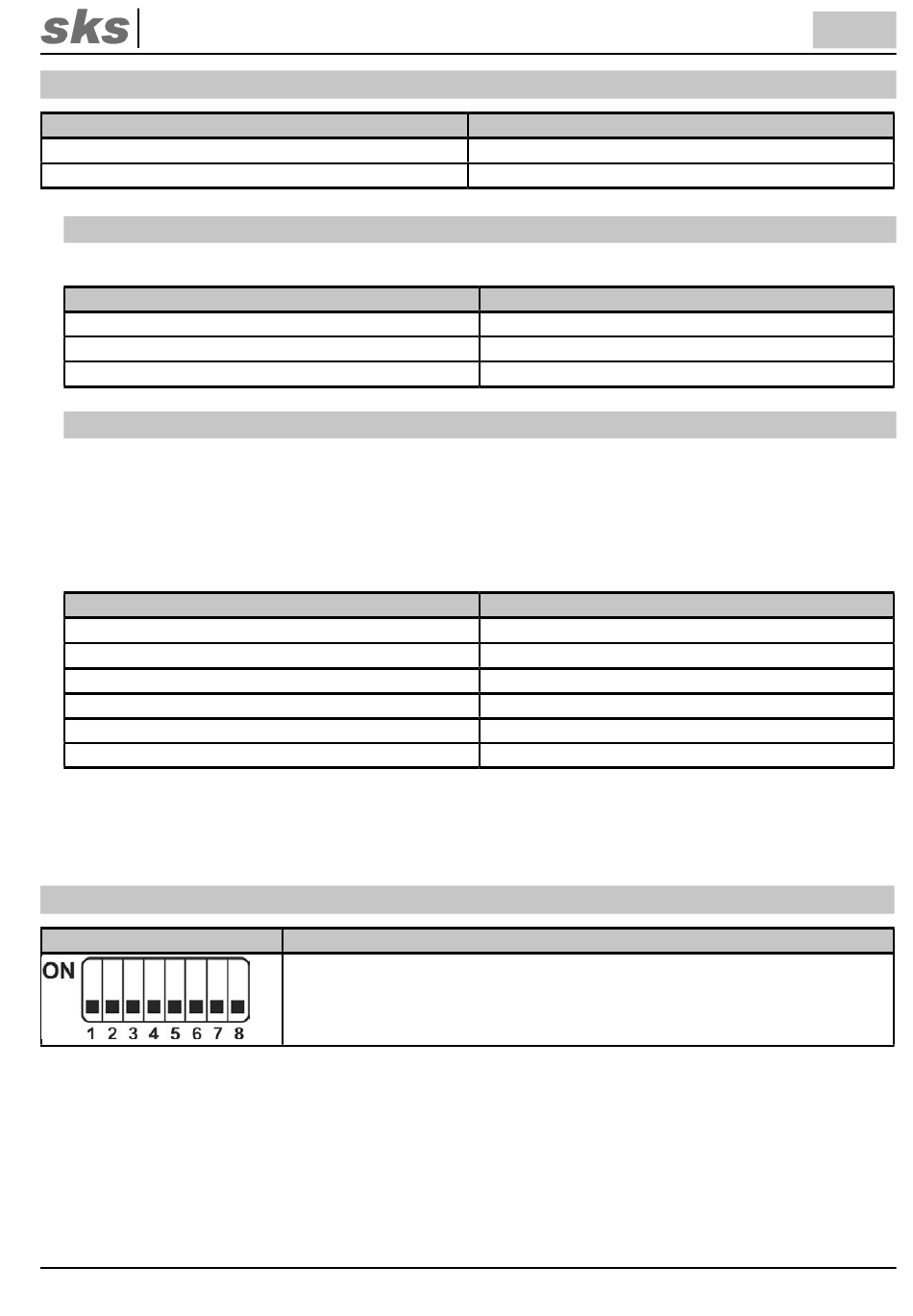

300076 SMARTLine 2D Video Komplaktnetzteil
3 Signalisierung
LED Bezeichnung
Betrieb/Power
Störung
3.1
LED 1: Betrieb/Power
Die Betrieb-/Power-LED zeigt den Betriebsstatus des SMARTLine 2D Video Kompaktnetzteils 300076 an:
Anzeige
LED an
LED blinkt
LED aus
3.2
LED 2: Störung
Das SMARTLine 2D Video Kompaktnetzteil 300076 generiert, abhängig von einem aufgetretenen Fehler, einen Feh-
lercode. Dieser Fehlercode wird durch unterschiedliche Blinkintervalle der Störungs-LED angezeigt.
Beim Auftreten eines Fehlers blinkt die Störungs-LED 1 x pro Sekunde. Dabei zeigt die Häufigkeit des Blinkens den
entsprechenden Fehler an (s. nächste Tabelle). Ist z. B. der Gesamtstrom kurzzeitig zu hoch, blinkt die LED 4 x im
Sekundentakt hintereinander und geht dann für 5 Sekunden aus, bevor sie erneut 4 x im Sekundentakt blinkt usw.
bis der Fehler behoben ist.
Häufigkeit des Blinkens
1x
3x
4x
5x
7x
8x
Wird ein Fehler erkannt, werden die Ausgänge für 30 Sekunden abgeschaltet, was durch das Ausgehen der LED 1
(Betrieb/Power) angezeigt wird. Bei mehrmaligem Auftreten von Fehlern werden die Ausgänge für 6 Minuten abge-
schaltet. Der zuletzt erkannte Fehler wird einen Tag lang durch die Störungs-LED angezeigt.
4 DIP-Schalter
DIP-Schalterposition
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Bedeutung
Normalbetrieb
5
Bedeutung
Zeigt an, dass das Gerät betriebsbereit ist
Zeigt eine Störung an
Bedeutung
Das Gerät ist betriebsbereit
Die Versorgungsspannung ist zu gering
Die Ausgänge sind abgeschaltet
Bedeutung
Die minimale Eingangsspannung ist stark unterschritten
Die Wärmeabfuhrkapazität ist überschritten
Der Gesamtstrom ist kurzzeitig zu hoch
Der Gesamtstrom ist längerfristig zu hoch
Die Ausgangsspannung zu niedrig
Der Ausgangsstrom ist zu hoch
DE
Versionsnr. 2.1
Dokumenten Art. Nr. 97012602
