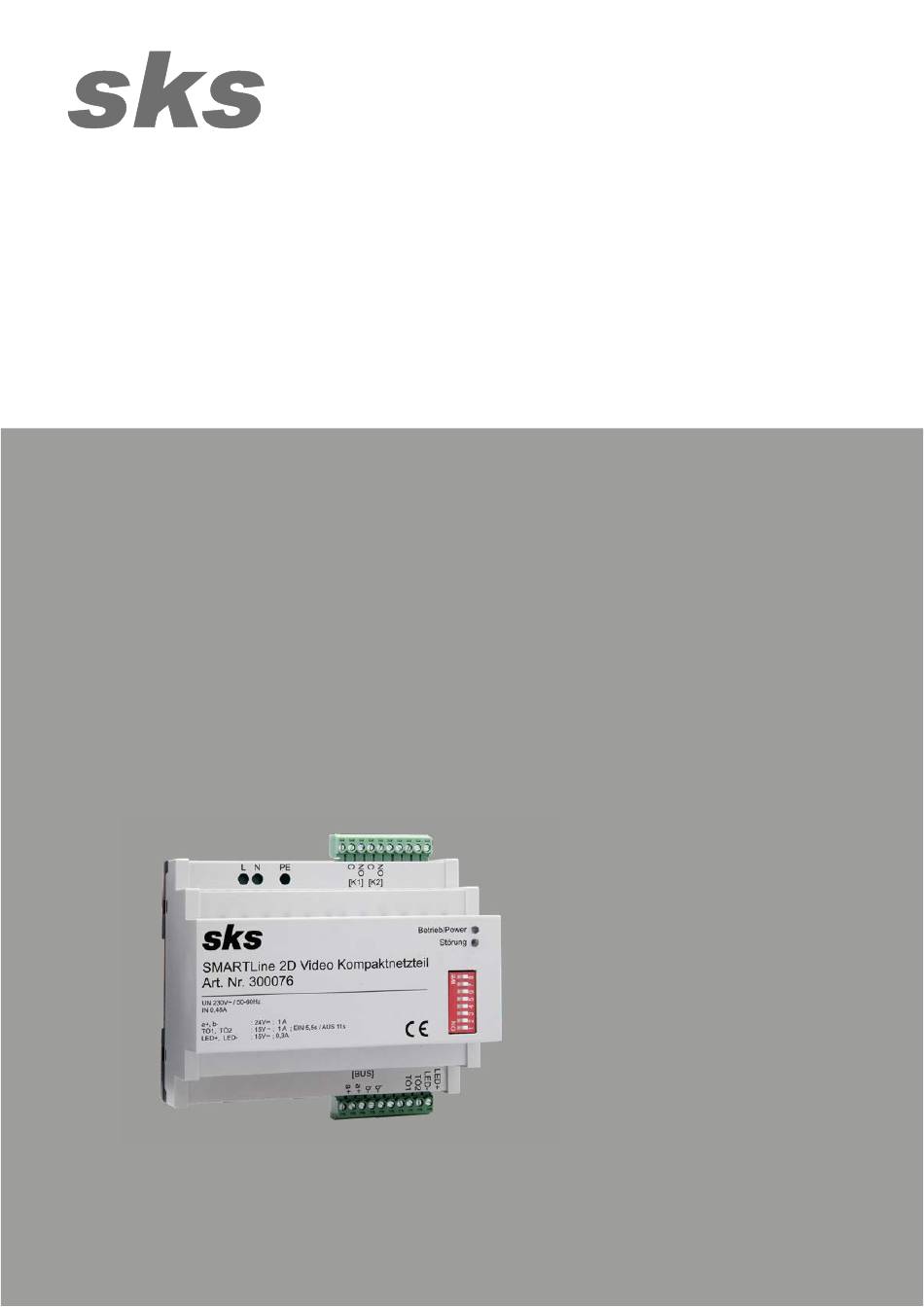

- Seite 1 DE/EN INSTALLATIONS ANLEITUNG INSTALLATION INSTRUCTIONS SMARTLine 2D Video Kompaktnetzteil SKS-Kinkel Elektronik GmbH Version 2.1 Support Hotline: +49 (0) 2661 98088-112 Support E-Mail: support@sks-kinkel.de Dokumentenartikelnr. 97012602...
-
Seite 2: Inhaltsverzeichnis
SKS-Kinkel Elektronik GmbH 300076 SMARTLine 2D Video Komplaktnetzteil Inhaltsverzeichnis 1 Bedienungsanleitung 2 Beschreibung 2.1 Bestimmungsgemäßer Gebrauch 2.2 Leistungsmerkmale 2.3 Lieferumfang 2.4 Lagerung und Transport 2.5 Pflegehinweise 2.6 Modifikation 2.7 Sicherheit 2.8 Installationsvorschriften und Schutzmaßnahmen 2.9 Warnhinweis 3 Technische Daten 4 DIP-Schalter... -
Seite 3: Bedienungsanleitung
Es können bis zu 16 Innensprechstellen (ohne Parallelschaltung) und maximal 4 Türstationen angeschlossen werden. Bei mehr als einer Steigleitung wird ein SMARTLine 2D Videoverteiler 4-fach 300105 benötigt. Wird mehr als eine Türstation angeschlossen ist ein zweiter SMARTLine 2D Videoverteiler 4-fach 300105 nötig. Weitere Informationen finden Sie in der Dokumentation zum SMARTLine 2D Videoverteiler. -
Seite 4: Pflegehinweise
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits- forderungen nach DIN VDE 0100 zu beachten. Die SKS Planungshilfe für 2-Draht Audio und 6-Draht Video (Download unter www.sks-kinkel.de) muss bei der Ins- tallation beachtet werden! Installationsvorschriften und Schutzmaßnahmen Das Gerät muss so an die Versorgung angeschlossen werden, dass der Benutzer keinen direkten Zugang zum Be-... -
Seite 5: Led 1: Betrieb/Power
Die Ausgänge sind abgeschaltet LED 2: Störung Das SMARTLine 2D Video Kompaktnetzteil 300076 generiert, abhängig von einem aufgetretenen Fehler, einen Feh- lercode. Dieser Fehlercode wird durch unterschiedliche Blinkintervalle der Störungs-LED angezeigt. Beim Auftreten eines Fehlers blinkt die Störungs-LED 1 x pro Sekunde. Dabei zeigt die Häufigkeit des Blinkens den entsprechenden Fehler an (s. -
Seite 6: Strukturplan
Alle Kleinspannungsleitungen sind mit dem Leitungstyp JY(St)Y mit einem Drahtdurchmesser von 0,8 mm auszuführen. Das Zusammenfassen separater Leitungen in einer Leitung ist nicht zulässig. Bei Stichleitungen an den Steigleitungen sind SMARTLine 2D-Videoverteiler erforderlich. Die Entfernung zwischen Türstation und Verteilung, sowie zwischen Verteilung und weitentferntester Innensprechstelle, wie auch das Gesamtleitungsnetz dürfen die in der Planungshilfe angegebenen Systemgrenzen nicht überschreiten. -
Seite 7: Verdrahtungsplan
Alle Kleinspannungsleitungen sind mit dem Leitungstyp JY(St)Y mit einem Drahtdurchmesser von 0,8 mm auszuführen. Das Zusammenfassen separater Leitungen in einer Leitung ist nicht zulässig. Bei Stichleitungen an den Steigleitungen sind SMARTLine 2D-Videoverteiler erforderlich. Die Entfernung zwischen Türstation und Verteilung, sowie zwischen Verteilung und weitentferntester Innensprechstelle, wie auch das Gesamtleitungsnetz dürfen die in der Planungshilfe angegebenen Systemgrenzen nicht überschreiten. -
Seite 8: Montage
SKS-Kinkel Elektronik GmbH 300076 SMARTLine 2D Video Komplaktnetzteil 8 Montage Die Montage erfolgt über einen Klemmmechanismus auf einer Hutschiene in der Verteilung. Installationsvorschriften und Schutzmaßnahmen 3 Das Gerät muss so an die Versorgung angeschlossen werden, dass der Benutzer keinen direkten Zugang zum Bereich der Netzanschlussklemme hat. -
Seite 9: Service
10.2 Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projekt- bezeichnung, Ihren Namen und Ihre Kundennummer mit an. -
Seite 10: Haftungsausschluss
SKS-Kinkel Elektronik GmbH 300076 SMARTLine 2D Video Komplaktnetzteil 12 Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Es können dennoch Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung kei- ne Gewähr übernehmen. - Seite 11 INSTALLATION INSTRUCTIONS SMARTLine 2W Video Compact Power Supply SKS-Kinkel Elektronik GmbH Version 2.1 Support Hotline: +49 (0) 2661 98088-112 Support E-Mail: support@sks-kinkel.de Document No. 97012602...
- Seite 12 SKS-Kinkel Elektronik GmbH 300076 SMARTLine 2W Video Compact Supply Table of Contents 1 Instruction manual 2 Description 2.1 Contractual use 2.2 Features 2.3 Scope of delivery 2.4 Storage and transport 2.5 Care instructions 2.6 Modification 2.7 Security 2.8 Installation provisions and Protective measures 2.9 Warning...
-
Seite 13: Instruction Manual
Up to 16 indoor stations (without parallel operation) and a maximum of four door stations can be connected. If there are more than one riser a SMARTLine 2D Video Distributor 4-fold 300105 is needed. If more than one door stationis connected another SMARTLine 2D Video Distributor 4-fold 300105 must be added. -
Seite 14: Modification
When working on systems with 230 V alternating voltage the safety require- ments of DIN VDE 0100 must be complied with. The SKS planning guide (can be downloaded from www.sks-kinkel.de) must be followed during installation! Installation provisions and protective measures The device must be connected to the distribution in such a way that the area of its mains connection is not directly accessible to the user. -
Seite 15: Technical Data
Outputs are switched off LED 2: Fault The SMARTLine 2D Video Compact Power Supply 300076 generates a fault code, depending on the fault occurring. This fault code is signalled by various flashing intervals of the fault LED. When a fault occurs the fault LED flashes once per second. Here the frequency of the flashing shows the kind of fault (s. -
Seite 16: Terminal Designation
SKS-Kinkel Elektronik GmbH 300076 SMARTLine 2W Video Compact Supply 5 Terminal designation Terminal Designation a+/b- Power supply BUS LED+/LED- Output tableau lightning TÖ1/TÖ2 Output door opener K1_C/K1_NO Potential free switching contact of the special key K2_C/K2_NO Potential free switching contact of the light key... -
Seite 17: Wiring Plan
SKS-Kinkel Elektronik GmbH 300076 SMARTLine 2W Video Compact Supply 7 Wiring plan SMARTLine 2D a+ b- E+ E- Video indoor station SMARTLine 2D- Video distributor 2-way a+ b- a1+ b1- 300104 SMARTLine 2D a+ b- E+ E- Video indoor station... -
Seite 18: Mounting
SKS-Kinkel Elektronik GmbH 300076 SMARTLine 2W Video Compact Supply 8 Mounting The mounting is done with the help of a clamp mechanism on a DIN rail in the distribution. Installation instructions and protection measurements 3 The device has to be installed in the distribution in such a way that the user has no direct access to the area of the mains connection. -
Seite 19: Service
Our support team is happy to put their services at your disposal and provides practical assistance and advice. The SKS support team may be reached by email or phone. When contacting us please provide a description of the fault as accurate as possible, the project name, your name and your customer ID. - Seite 20 SKS-Kinkel Elektronik GmbH Im Industriegebiet 9 56472 Hof/ Westerwald Tel.: +49 (0) 2661 980 88 0 Fax: +49 (0) 2661 980 88 200 E-Mail: info@sks-kinkel.de Web: www.sks-kinkel.de Support Hotline: +49 (0) 2661 98088-112 Versionsnr. 2.1 Support E-Mail: support@sks-kinkel.de Dokumenten Art. Nr. 97012602...
