SKS-Kinkel Elektronik GmbH

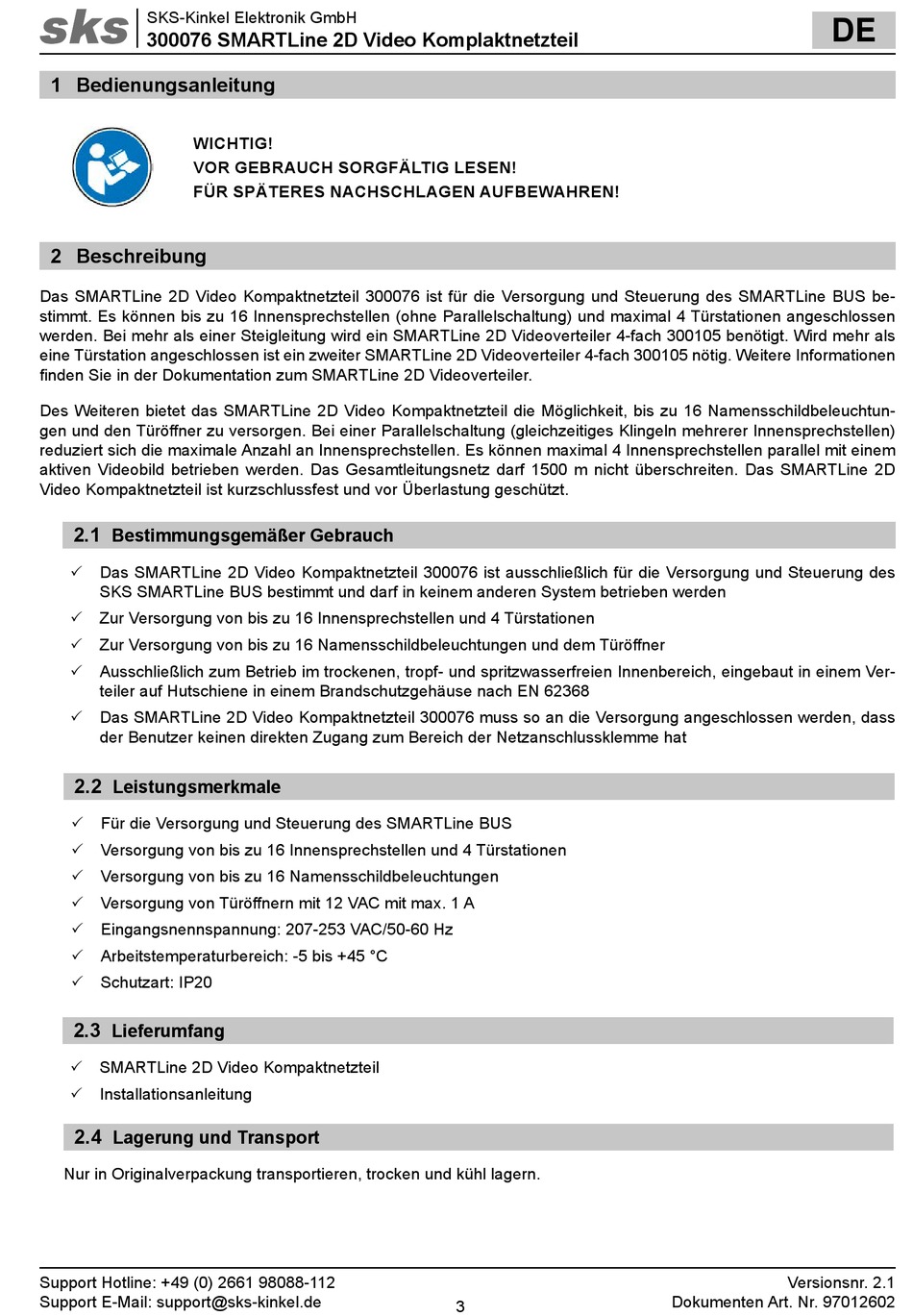

300076 SMARTLine 2D Video Komplaktnetzteil
1 Bedienungsanleitung
WICHTIG!
VOR GEBRAUCH SORGFÄLTIG LESEN!
FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN!
2 Beschreibung
Das SMARTLine 2D Video Kompaktnetzteil 300076 ist für die Versorgung und Steuerung des SMARTLine BUS be-
stimmt. Es können bis zu 16 Innensprechstellen (ohne Parallelschaltung) und maximal 4 Türstationen angeschlossen
werden. Bei mehr als einer Steigleitung wird ein SMARTLine 2D Videoverteiler 4-fach 300105 benötigt. Wird mehr als
eine Türstation angeschlossen ist ein zweiter SMARTLine 2D Videoverteiler 4-fach 300105 nötig. Weitere Informationen
finden Sie in der Dokumentation zum SMARTLine 2D Videoverteiler.
Des Weiteren bietet das SMARTLine 2D Video Kompaktnetzteil die Möglichkeit, bis zu 16 Namensschildbeleuchtun-
gen und den Türöffner zu versorgen. Bei einer Parallelschaltung (gleichzeitiges Klingeln mehrerer Innensprechstellen)
reduziert sich die maximale Anzahl an Innensprechstellen. Es können maximal 4 Innensprechstellen parallel mit einem
aktiven Videobild betrieben werden. Das Gesamtleitungsnetz darf 1500 m nicht überschreiten. Das SMARTLine 2D
Video Kompaktnetzteil ist kurzschlussfest und vor Überlastung geschützt.
2.1
Bestimmungsgemäßer Gebrauch
3 Das SMARTLine 2D Video Kompaktnetzteil 300076 ist ausschließlich für die Versorgung und Steuerung des
SKS SMARTLine BUS bestimmt und darf in keinem anderen System betrieben werden
3 Zur Versorgung von bis zu 16 Innensprechstellen und 4 Türstationen
3 Zur Versorgung von bis zu 16 Namensschildbeleuchtungen und dem Türöffner
3 Ausschließlich zum Betrieb im trockenen, tropf- und spritzwasserfreien Innenbereich, eingebaut in einem Ver-
teiler auf Hutschiene in einem Brandschutzgehäuse nach EN 62368
3 Das SMARTLine 2D Video Kompaktnetzteil 300076 muss so an die Versorgung angeschlossen werden, dass
der Benutzer keinen direkten Zugang zum Bereich der Netzanschlussklemme hat
2.2
Leistungsmerkmale
3 Für die Versorgung und Steuerung des SMARTLine BUS
3 Versorgung von bis zu 16 Innensprechstellen und 4 Türstationen
3 Versorgung von bis zu 16 Namensschildbeleuchtungen
3 Versorgung von Türöffnern mit 12 VAC mit max. 1 A
3 Eingangsnennspannung: 207-253 VAC/50-60 Hz
3 Arbeitstemperaturbereich: -5 bis +45 °C
3 Schutzart: IP20
2.3
Lieferumfang
3 SMARTLine 2D Video Kompaktnetzteil
3 Installationsanleitung
2.4
Lagerung und Transport
Nur in Originalverpackung transportieren, trocken und kühl lagern.
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
3
DE
Versionsnr. 2.1
Dokumenten Art. Nr. 97012602
