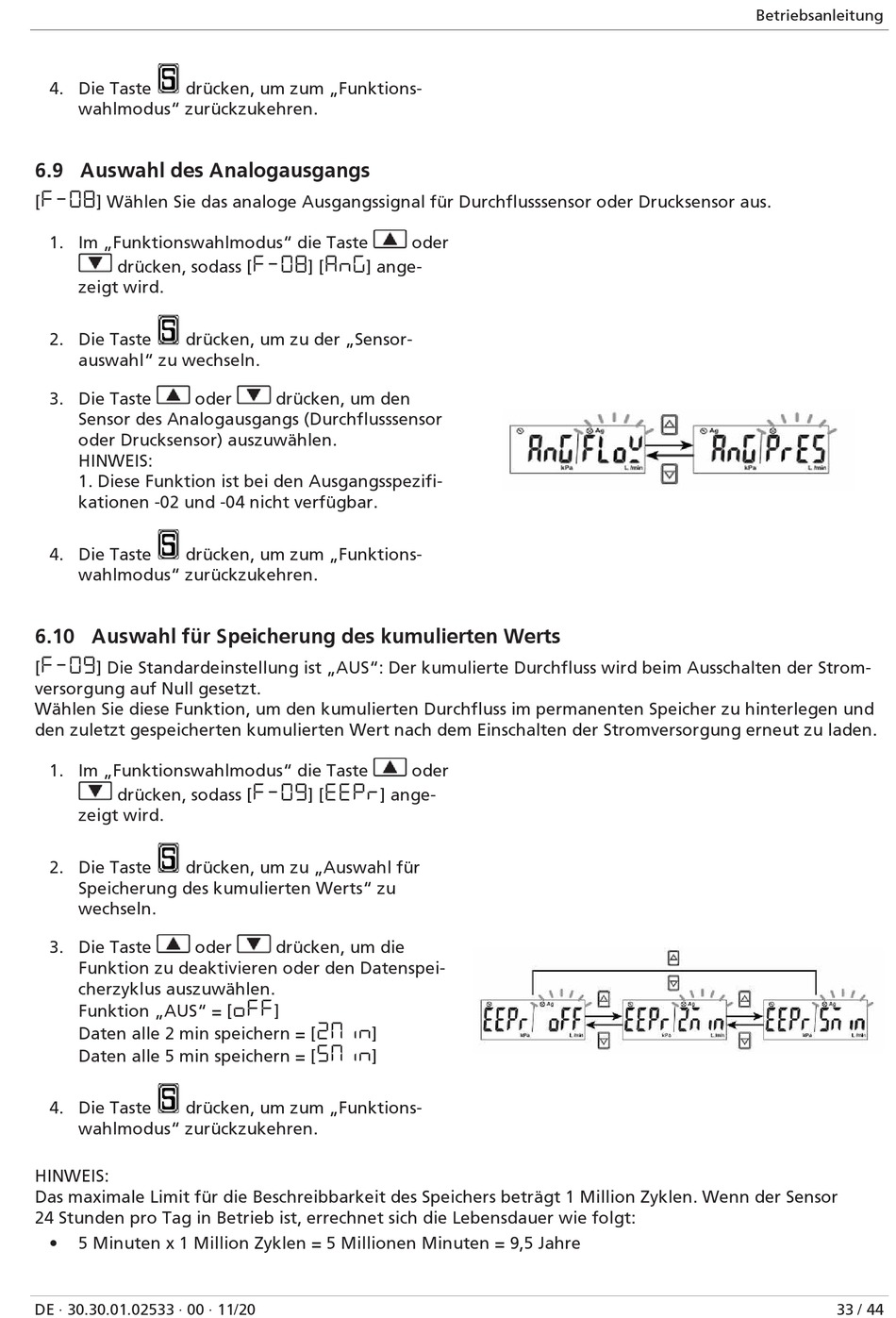

Auswahl Des Analogausgangs; Auswahl Für Speicherung Des Kumulierten Werts - schmalz VS-V/P-W-D K 3C-D Montageanleitung

4. Die Taste drücken, um zum „Funktions-
wahlmodus" zurückzukehren.
6.9 Auswahl des Analogausgangs
[F-08] Wählen Sie das analoge Ausgangssignal für Durchflusssensor oder Drucksensor aus.
1. Im „Funktionswahlmodus" die Taste
drücken, sodass [F-08] [ang] ange-
zeigt wird.
2. Die Taste drücken, um zu der „Sensor-
auswahl" zu wechseln.
3. Die Taste oder
Sensor des Analogausgangs (Durchflusssensor
oder Drucksensor) auszuwählen.
HINWEIS:
1. Diese Funktion ist bei den Ausgangsspezifi-
kationen -02 und -04 nicht verfügbar.
4. Die Taste drücken, um zum „Funktions-
wahlmodus" zurückzukehren.
6.10 Auswahl für Speicherung des kumulierten Werts
[F-09] Die Standardeinstellung ist „AUS": Der kumulierte Durchfluss wird beim Ausschalten der Strom-
versorgung auf Null gesetzt.
Wählen Sie diese Funktion, um den kumulierten Durchfluss im permanenten Speicher zu hinterlegen und
den zuletzt gespeicherten kumulierten Wert nach dem Einschalten der Stromversorgung erneut zu laden.
1. Im „Funktionswahlmodus" die Taste
drücken, sodass [F-09] [eepr] ange-
zeigt wird.
2. Die Taste drücken, um zu „Auswahl für
Speicherung des kumulierten Werts" zu
wechseln.
3. Die Taste oder
Funktion zu deaktivieren oder den Datenspei-
cherzyklus auszuwählen.
Funktion „AUS" = [off]
Daten alle 2 min speichern = [2Min]
Daten alle 5 min speichern = [5min]
4. Die Taste drücken, um zum „Funktions-
wahlmodus" zurückzukehren.
HINWEIS:
Das maximale Limit für die Beschreibbarkeit des Speichers beträgt 1 Million Zyklen. Wenn der Sensor
24 Stunden pro Tag in Betrieb ist, errechnet sich die Lebensdauer wie folgt:
• 5 Minuten x 1 Million Zyklen = 5 Millionen Minuten = 9,5 Jahre
DE · 30.30.01.02533 · 00 · 11/20
oder
drücken, um den
oder
drücken, um die
Betriebsanleitung
33 / 44
