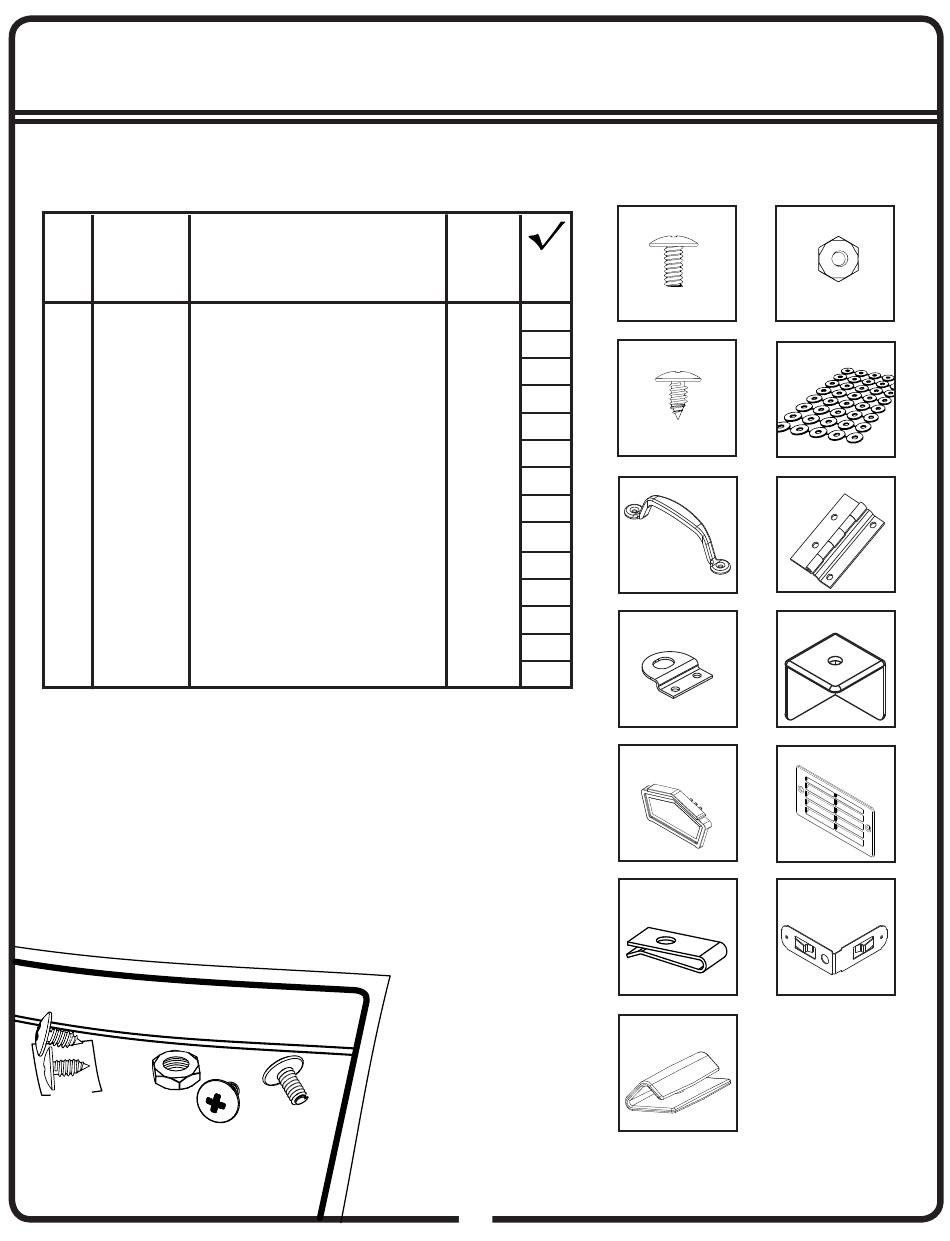

KLEINTEILELISTE ...
Lfd.
Bezeichnung
Art.-Nr.
Nr.
1
65923
Kleine Maschinenschraube(#8-32 x 3/8) (10 mm)
2
65103
Sechskantmutter (#8-32)
3
65004
Kleine Blechschraube (#8AB x 5/16) (8 mm)
4
66646
Unterlegscheiben
5
66715
Türgriff
6
66718
Scharnier
7
66720
Vorhängeschlossöse
8
60H
Deckel-Eckenabdeckung
9
66860SPM
Firstkappe
10
66847
Belüftungsgiebel
11
66721
Blechmutter (Türclip)
12
10280
Eckclip
13
66866
Türverschluss cli
Die in den jeweiligen Schritten verwendeten
Verbindungselemente werden am oberen Seitenrand
jeweils in tatsächlicher Größe gezeigt. Falls Sie
unsicher sind, welches Verbindungselement Sie
verwenden sollen, dann halten Sie es vor das Bild
und verwenden Sie dasjenige, das passt.
Menge
p
8
Ansichten der Kleinteile nach Lfd. Nr.
1
Vor-
handen
15
15
3
132
2
1
2
2
5
4
2
4
4
8
7
2
9
11
13
GE-08EA
2
4
6
8
10
12
