Inhaltszusammenfassung für CraftBot FLOW GENERATION

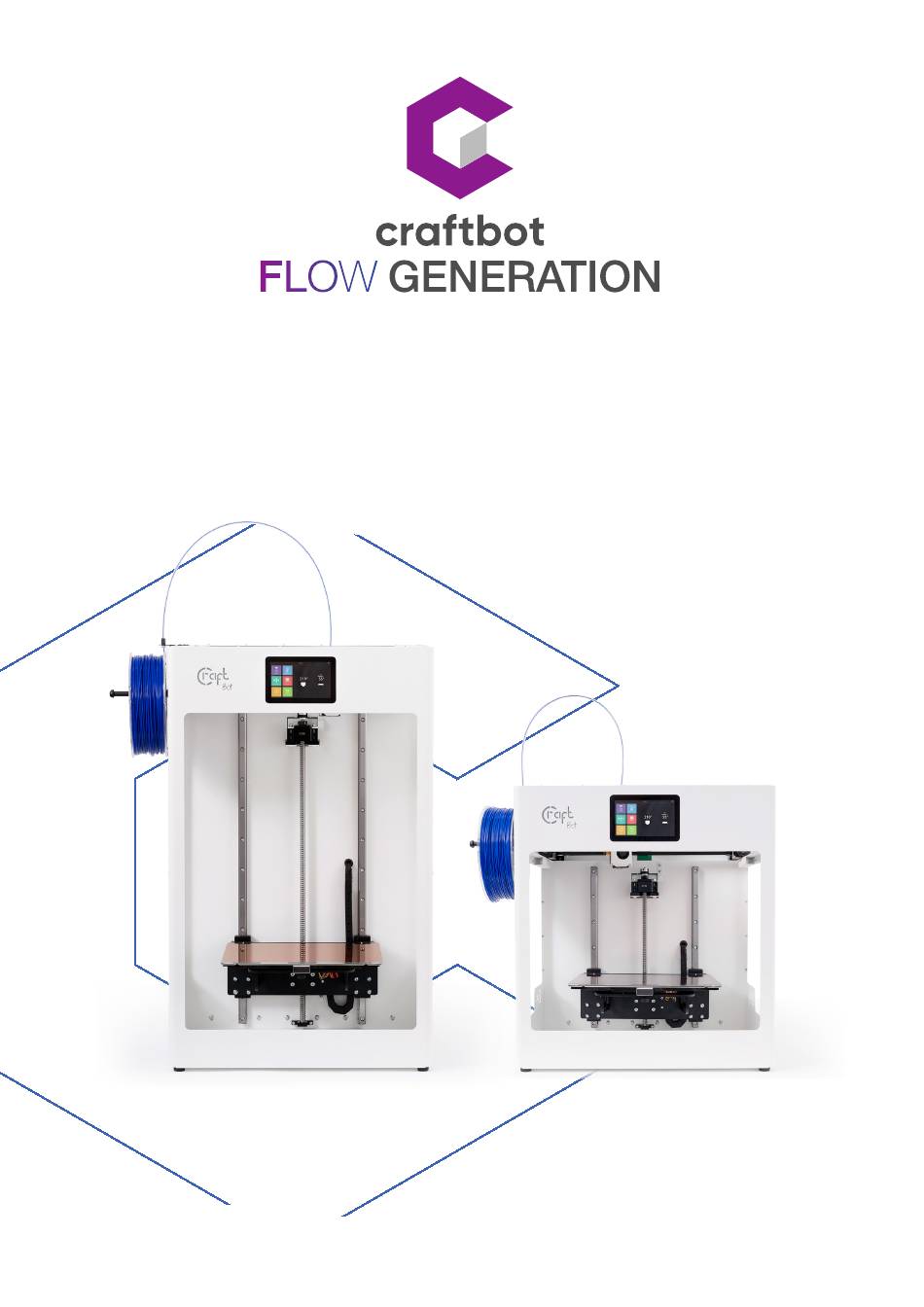

  • Seite 1 BENUTZERHANDBUCH...
  • Seite 2: Inhaltsverzeichnis

    Bauteile des Druckers Craftbot Flow / Flow XL ....... . .
  • Seite 3: Vorstellung

    BENUTZERHANDBUCH 1. VORSTELLUNG Herzlichen Glückwunsch zum Kauf des Craftbot Flow Generation-Druckers und willkommen in der Welt des 3D-Drucks! Wir bei CraftUnique glauben, dass der 3D-Druck uns eine neue Möglichkeit eröffnet, die Kreativität zu steigern. Er bietet herausragende Erlebnisse auch ohne Vorprogrammierung oder tiefgreifende 3D-Druck-Kenntnisse.

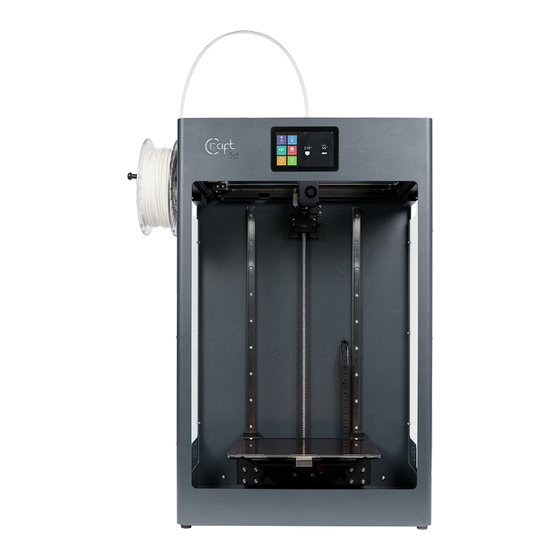

  • Seite 4: Bauteile Des Druckers Craftbot Flow / Flow Xl

    USB-Anschluss für Flash-Laufwerk Extruder Filamentdurchführung Filamentrolle Filamentrollenhalter EIN / AUS Schalter AC-Netzkabel LAN-Anschluss Taste „Reset“ Das gezeigte Modell ist der Craftbot Flow. Der Unterschied zwischen den beiden Modellen (Flow und Flow XL) ist die Höhe des Druckerrahmens. Siehe: Technische Daten.
  • Seite 5: Technische Daten

    BENUTZERHANDBUCH 1.2. Technische Daten DRUCKEIGENSCHAFTEN FLOW FLOW XL Faserschmelzen (FFF) Drucktechnologie Druckköpfe Vollmetall-Hotend mit einem Filamentüberwachungssystem (FMS) Druckgröße X: 300 mm x Y: 200 mm x Z: 250 mm X: 300 mm x Y: 200 mm x Z: 500 mm Theoretische Genauigkeit X, Y: 4 μm, Z: 2 μm Schichtdicke...
  • Seite 6: Sicherheitshinweise

    CraftUnique empfohlene Materialien. • Der Craftbot 3D-Drucker schmilzt den Kunststoff während des Druckvorgangs. Während dieses Vorgangs gibt der Kunststoff Gerüche ab. Stellen Sie sicher, dass der Craftbot 3D-Drucker in einem gut belüfteten Bereich betrieben wird. • Ändern oder modifizieren Sie nichts am Drucker, es sei denn, die Änderung wurde vom Hersteller genehmigt.
  • Seite 7: Auspacken Und Zusammenbauen

    3. AUSPACKEN UND ZUSAMMENBAUEN 3.1. Drucker auspacken Stellen Sie die Craftbot-Box auf eine ebene Fläche auf den Boden. Stellen Sie sicher, dass genügend freier Platz drum herum vorhanden ist. Öffnen Sie die Box vorsichtig, um eine Beschädigung des Inhalts bei Verwendung der Klinge zu vermeiden. Seien Sie vorsichtig und achten Sie auch auf den Drucker.
  • Seite 8: Craftbot-Drucker Zusammenbauen

    Filamentfaden frei am Boden der Filamentdurchführung eingeführt werden kann. • Netzkabel anschließen Stellen Sie sicher, dass der Craftbot-Netzschalter ausgeschaltet ist. Suchen Sie das Netzkabel und stecken Sie es in die Buchse auf der Rückseite des Craftbot. Stecken Sie das Netzkabel in eine Steckdose an der Wand.
  • Seite 9: Erste Schritte

    4. ERSTE SCHRITTE 4.1. Das Gerät einschalten Schalten Sie den Craftbot mit der EIN / AUS-Taste auf der Rückseite des Geräts ein. Das LCD-Display wird eingeschaltet. Sie können auf dem Touchscreen navigieren, indem Sie auf die Symbole tippen. Sie können den Drucker auf eine voreingestellte Temperatur vorheizen, indem Sie auf dem Hauptbildschirm auf das Druckkopf- oder Druckbettsymbol tippen.
  • Seite 10: Drucker Betreiben

    BENUTZERHANDBUCH 5. DRUCKER BETREIBEN 5.1. Menüübersicht Neues Verzeich Starten Drucken Löschen Aktion Bewegung Heizung Kopieren Extrudieren Achsen Status Info Lernprogramm Betriebszähler Drucker Assistent Hauptmenü Kalibrieren Assistent Kalibrieren Aktualisieren Personifizieren Netzwerk Netzwerk WiFi Webkonfig Kopf 1 Lüfter Andere Licht Einstellungen Licht Logo Email Zeitzone...
  • Seite 11: Drucker Aufwärmen

    BENUTZERHANDBUCH 5.2. Drucker aufwärmen Es ist wichtig, das Filament zum Drucken zu erhitzen und zum einfädeln oder ausfädeln. Drücken Sie im Hauptmenü auf das zu heizende Element (Kopf-, Bett-Symbole), um es auf eine vordefinierte Temperatur zu erwärmen. Wenn Sie die Heizwerte ändern möchten, befolgen Sie die nachstehenden Anweisungen. Drücken Sie im Hauptmenü...
  • Seite 12: Ausfädeln Des Filaments

    BENUTZERHANDBUCH Wählen Sie auf dem Startbildschirm das Menü „Extruder“ aus. Stellen Sie vor dem Einfädeln sicher, dass sich der Kopf neben dem Druckbett und nicht darüber befindet. • Verwenden Sie zum Extrudieren des Filaments den Abwärtspfeil auf dem Touchscreen. • Halten Sie die Taste gedrückt, bis das Filament aus dem Düsenloch fließt.
  • Seite 13: Druckvorgang Starten

    BENUTZERHANDBUCH 5.6. Druckvorgang starten Es gibt verschiedene Möglichkeiten, zuvor gespeicherte .gcode-Dateien zu drucken: Entweder vom internen 4-GB-Speicher des Druckers oder vom USB-Stick-Laufwerk. Speichern Sie den vom CraftWare-Slicing-Programm generierten G-Code auf dem USB-Stick-Laufwerk oder direkt im internen Speicher des Druckers. Siehe Absatz 7. •...
  • Seite 14: Dateiverwaltung

    BENUTZERHANDBUCH Temperatur Die Temperatur der Köpfe und des Druckbetts kann separat eingestellt werden. Stellen Sie die Temperatur der Köpfe und des Druckbetts ein, indem Sie den Schieberegler oder die Tasten „+“ und „-“ drücken. Sie können die zuvor eingestellten Werte bei Bedarf sperren.
  • Seite 15: Kalibrierung

    BENUTZERHANDBUCH 5.9. Kalibrierung Sie sollten den Drucker regelmäßig kalibrieren, um sicherzustellen, dass die Druckqualität immer gut ist und das Objekt gut am Druckerfach haftet. Insgesamt 4 Kalibrierungsprozesse gewährleisten eine perfekte Druckqualität. Vor der Kalibrierung müssen einige wichtige Regeln beachtet werden: Erhitzen Sie die Düse und entfernen Sie das Filament aus dem Extruder.
  • Seite 16: Extruder (Fms) Kalibrieren

    Wenn der Drucker mit dem Internet verbunden ist, die Update-Erinnerungsfunktion jedoch deaktiviert ist, kann der Drucker unter dem Menüpunkt „Aktualisieren“ aktualisiert werden. Wenn der Drucker nicht mit dem Internet verbunden ist, müssen Sie die neueste Firmware (https://craftbot.com/ firmware), von unserer Website herunterladen und die Datei in den Stammordner Ihres USB-Stick kopieren, ohne sie zu entpacken.
  • Seite 17: Craftware

    .stl) generiert wurden. Die Verfahranweisungen werden einfach als g-Code bezeichnet. Die CraftWare-Software konvertiert 3D-CAD-Dateien in Druckbefehle für den Craftbot 3D-Drucker. CraftWare wurde von CraftUnique entwickelt, um den Druckprozess zu vereinfachen und zu optimieren. Besuchen Sie unsere Website, um das detaillierte CraftWare-Benutzerhandbuch herunterzuladen: https://craftbot.com/docs/craftware-user-manual...
  • Seite 18: Verwendung Der Web-Schnittstelle

    BENUTZERHANDBUCH 7. VERWENDUNG DER WEB-SCHNITTSTELLE 7.1. Login Wenn Sie den Drucker bereits für die Netzwerknutzung konfiguriert haben, wird seine IP-Adresse oben im Hauptbildschirm angezeigt. Geben Sie bei der ersten Anmeldung die IP-Adresse Ihres Druckers in einem Webbrowser ein (z.B.: http://10.0.1.21/ Melden Sie sich mit dem Standardbenutzernamen und dem Standardkennwort auf der Seite an: •...
  • Seite 19: Hochladen Von Dateien Über Die Web-Oberfläche

    BENUTZERHANDBUCH 7.3. Hochladen von Dateien über die WEB-Oberfläche Im Menü „Dateimanager“ können Sie Ihre g-Codes wie gewohnt einspielen oder hochladen. Bitte beachten Sie, dass nur gcode-Dateien erlaubt sind. Wenn Sie eine .stl-Datei haben, müssen Sie diese zuerst in Schichten zerlegen. Siehe Abschnitt 6.2. 7.4.
  • Seite 20: Kamera Remoute Besichtigen

    BENUTZERHANDBUCH 7.5. Kamera remote betrachten Die Craftbot Flow-Drucker sind mit einer eingebauten Kamera ausgestattet. Auf diese Art und Weise kann der Benutzer den Druckfortschritt überwachen, Fehler erkennen und den Drucker fernsteuern. Um auf die Kamera zuzugreifen, melden Sie sich bei der Weboberfläche an und wählen Sie das Menü „Kamera“.
  • Seite 21: Reinigung Und Instandhaltung

    Reinigung und Schmierung sollten nur durchgeführt werden, wenn der Extruder und das Druckbett kalt sind. Lassen Sie den Craftbot 3D-Drucker mindestens 30 Minuten abkühlen, bevor Sie ihn reinigen oder warten. Der Drucker muss alle 1000 Stunden gereinigt werden. Gebrauchte und abgenutzte Druckerteile müssen alle 1000 Stunden ausgetauscht werden.
  • Seite 22: Fetten

    Beleuchtung des Innenraums des Craftbot (Lampe) Bewegen Sie das Druckbett und die Köpfe in die Position “Home”. Schalten Sie den Craftbot-Drucker aus und ziehen Sie den Netzstecker, sobald sich Kopf und das Druckbett in der Ausgangsposition befinden. Wenn Sie unter das Druckbett schauen, sehen Sie drei Balken, die vertikal verlaufen und auf denen sich das Druckbett auf und ab bewegt.
  • Seite 23: Extruder-Verstopfungen Beseitigen

    Wenn der Extruder verstopft ist, reinigen Sie den Extruderkanal. Sie können den kleinsten Inbusschlüssel verwenden, der mit Craftbot mitgeliefert wird. Erhitzen Sie den Kopf auf 250 °C. Drücken Sie bei leerem Extruderdurchgang das Filament nach unten, indem Sie den Inbusschlüssel in den Durchgang einführen: Mit ausreichender Kraft, aber nicht zu hart, um eine Beschädigung des Druckers zu vermeiden.
  • Seite 24: Austausch Des Hauptlüfters

    BENUTZERHANDBUCH 8.5. Austausch des Hauptlüfters Vorsicht: EMPFINDLICHES BAUTEIL Wenn es ein Problem mit dem BL-Touch-Sensor gibt oder die Lüfter nicht funktionieren, gehen Sie zum Testen wie folgt vor. Dies kann auf einen Kontaktfehler, aufgrund von Kontaktbrüchen oder Verdrehen des Lüftergehäuses zurückzuführen sein.
  • Seite 25: Eine Neue Kapton-Folie Auf Das Druckbett Aufbringen

    Die vorstehende Einschränkung gilt nicht für gesetzliche Haftung aufgrund von Vorsatz, grober Fahrlässigkeit und/ oder Fahrlässigkeit von CraftUnique Kft. Einige Gerichte genehmigen nicht den Ausschluss oder die Beschränkung von Neben- oder Folgeschäden, deshalb, wenn solch ein Gericht die Garantie regelt, gelten die oben genannten Einschränkungen nicht für Sie. www.craftbot.com...
  • Seite 26 Sprechen Sie uns an! KONTAKT: CraftUnique Kft. Salgótarjáni Straße 12-14., Budapest 1087, Ungarn Telefon: +36 1 700 8060 Web: www.craftbot.com • www.craftbotusa.com Craftbot wird in der EU hergestellt. ©Copyright 2013-2020, CraftUnique Kft. Alle Rechte vorbehalten.
