Seite 1-56

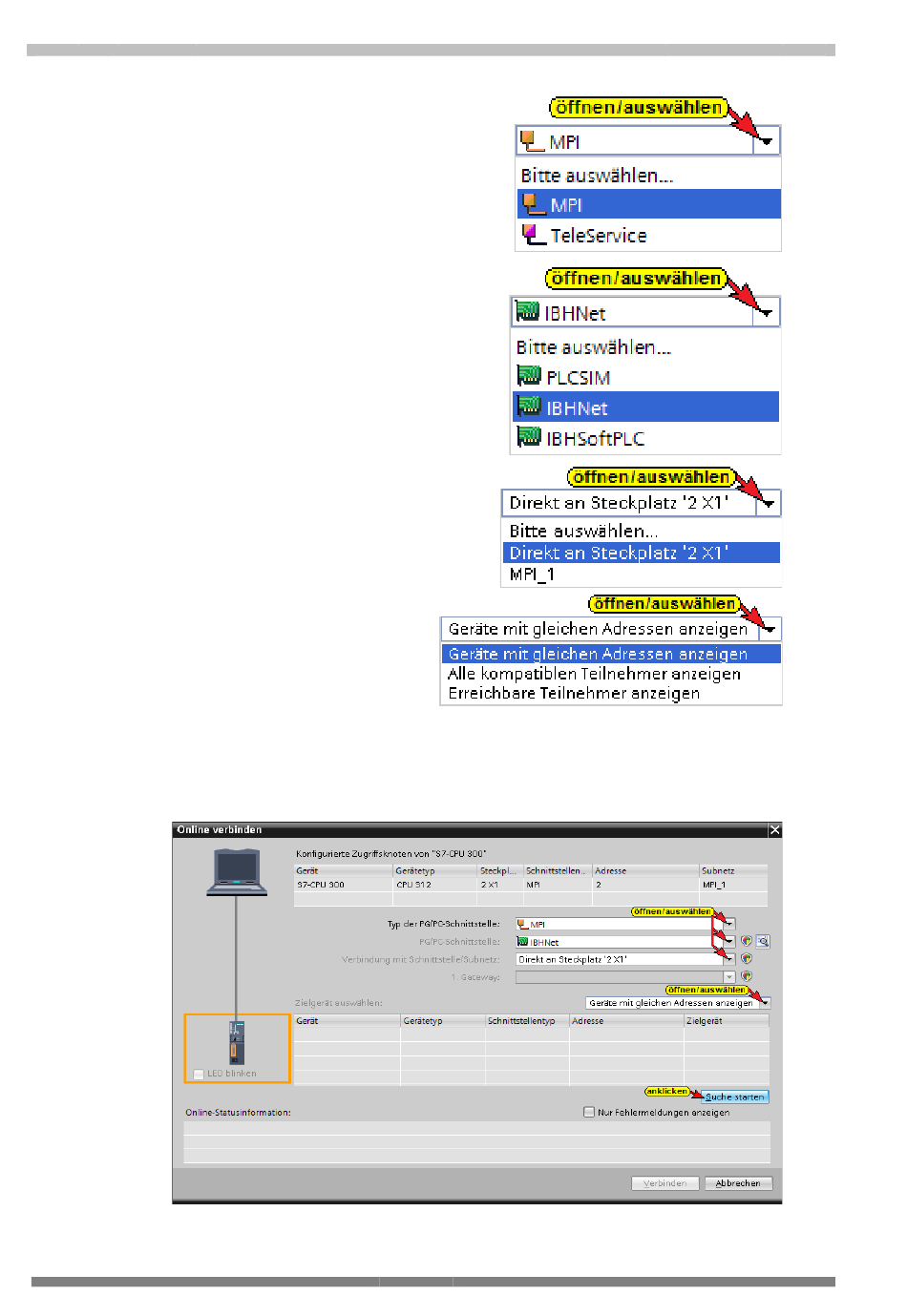

Im Dialogfeld Online verbinden die Einstellungen wie folgt
auswählen:
Der Typ der PG/PC-Schnittstelle ist
entsprechend der
Hardwarekonfiguration der CPU
auszuwählen.
Als PG/PC-Schnittstelle ist immer
IBHNet festzulegen, wenn ein
IBH Link S7++ als Verbindung CPU
– IBH Link IoT / Steuerungsebene
genutzt wird.
Als Verbindung mit Schnittstelle
/ Subnetz ist die physikalische
Lage bzw. der Name der MPI-
Verbindung anzugeben.
Als Zielgerät muss Gerät
mit gleicher Adresse
anzeigen ausgewählt sein.
Suche – Online verbinden
Mit einem Klick auf die Schalfläche Suchen starten wird versucht
eine Online-Verbindung zur CPU aufzubauen.
Ist die zu verbindende CPU gefunden, wird mit einem Klick auf die
Schalfläche Verbinden weiterer Datenaustausch freigegeben.
IBH Link IoT Schulung
IBH Link IoT – Inbetriebnahme
Kapitel 1
TTI Trans Tech International
©
2020
