Kapitel 1

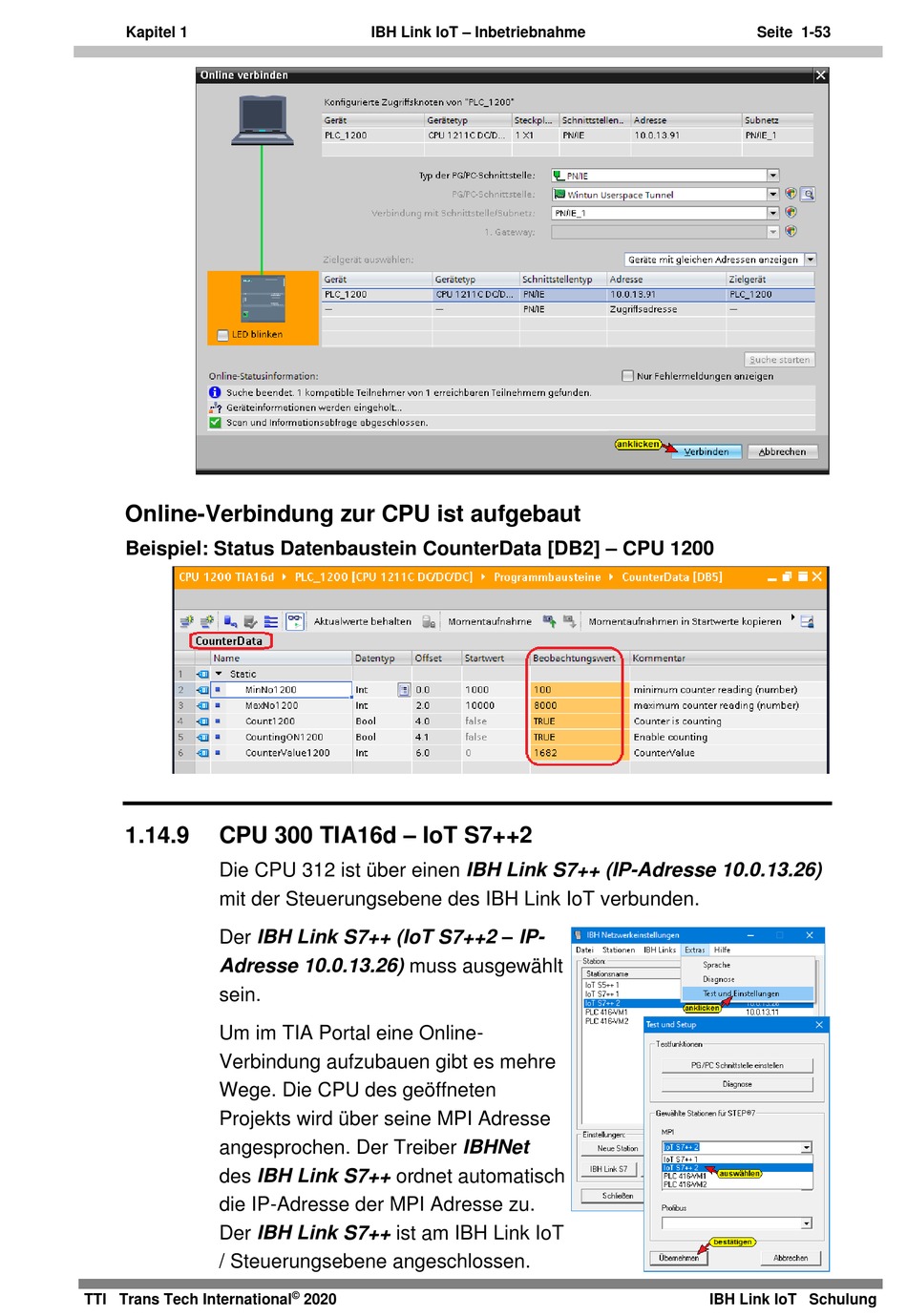

Online-Verbindung zur CPU ist aufgebaut
Beispiel: Status Datenbaustein CounterData [DB2] – CPU 1200
CPU 300 TIA16d – IoT S7++2
1.14.9
Die CPU 312 ist über einen IBH Link S7++ (IP-Adresse 10.0.13.26)
mit der Steuerungsebene des IBH Link IoT verbunden.
Der IBH Link S7++ (IoT S7++2 – IP-
Adresse 10.0.13.26) muss ausgewählt
sein.
Um im TIA Portal eine Online-
Verbindung aufzubauen gibt es mehre
Wege. Die CPU des geöffneten
Projekts wird über seine MPI Adresse
angesprochen. Der Treiber IBHNet
des IBH Link S7++ ordnet automatisch
die IP-Adresse der MPI Adresse zu.
Der IBH Link S7++ ist am IBH Link IoT
/ Steuerungsebene angeschlossen.
