Kapitel 1

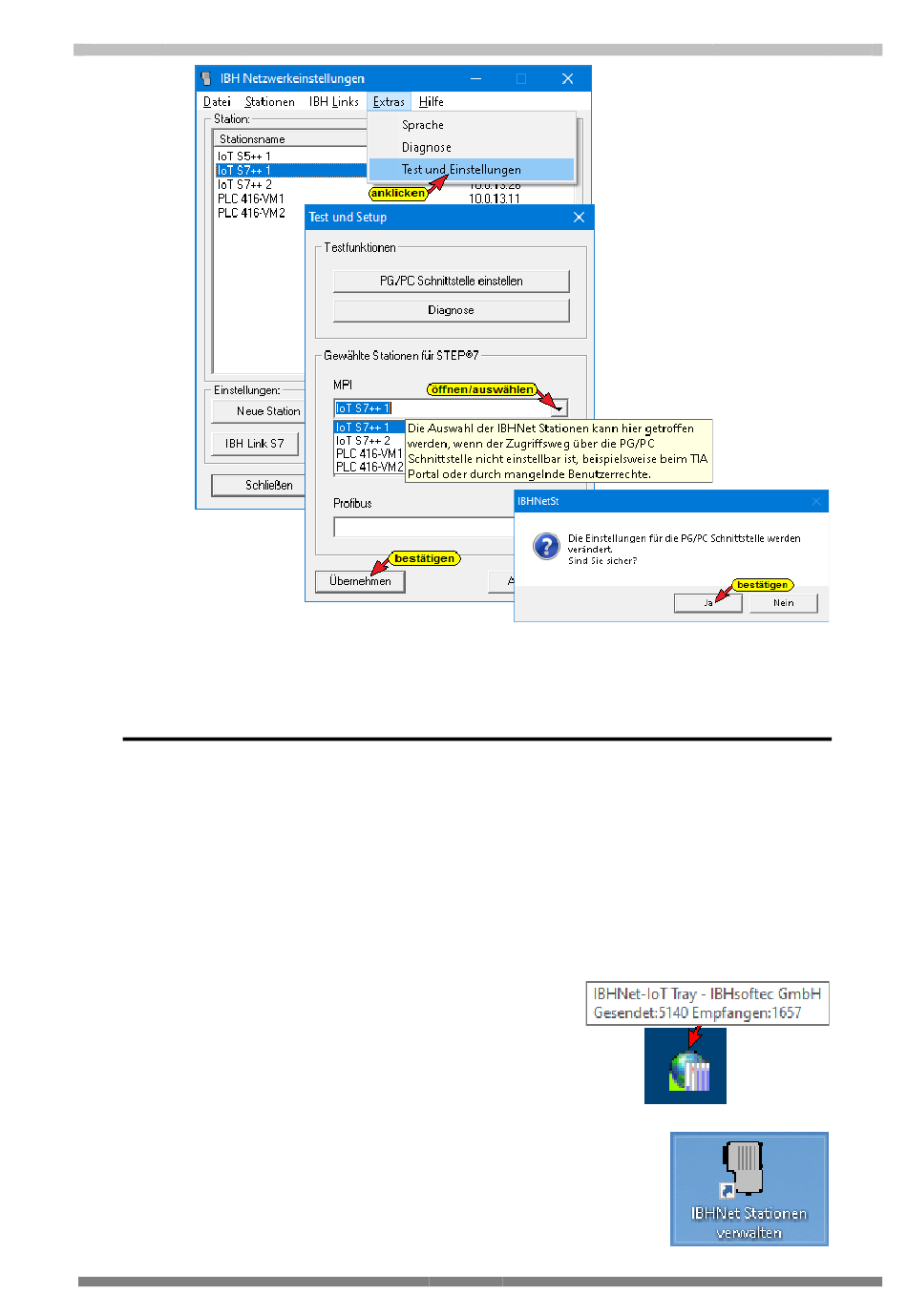

Mit Anklicken der Schaltfläche Übernehmen wird dem IBHNet-
Treiber die IP-Adresse übergeben. Das TIA Portal hat somit nur über
den IBH Link S7++ Zugriff auf die zugeordnete CPU.
1.14.4
IBH Link S5++ Einstellungen überprüfen
CPU's der Baureihen S5, die keine freie Ethernet-Schnittstelle
haben, können über die PG-Schnittstelle über einem IBH Link
S5++ via Ethernet (Protokoll RFC 1006) mit dem IBH Link IoT
verbunden werden. Der IBH Link S5++ ist ein Ethernet-Konverter.
Das verwendete Protokoll ist Standard-TCP/IP. Alle Vorteile von
Ethernet kommen so ohne Probleme dem Anwender zugute.
Ist die Verbindung zum IBH Link IoT
über das Internet aufgebaut, hat das
IBHNet-IoT Tray Symbol unten links
eine grüne Ecke und es werden
Übertragungsdaten angezeigt.
Nach dem Starten von IBHNet Stationen
verwalten, wird das Dialogfeld IBH
Netzwerkeinstellungen geöffnet. Den Button
IBH Link S5++ anklicken um das Dialogfeld
Mehrere Netzwerkkarten erkennen zu öffnen.
TTI Trans Tech International
IBH Link IoT – Inbetriebnahme
©
2020
Seite 1-41
