Einstellung Gas-Luftverbund

Die Einstellarbeiten müssen in nachfolgend beschriebener Reihenfolge durchgeführt werden. Das
Achtung
Gaskombiventil ist werksseitig bereits auf die Gasart gemäß Typenschild eingestellt. Eine Einstel-
lung am Gaskombiventil darf nur nach der Umrüstung auf eine andere Gasart oder im Servicefall
vorgenommen werden.
Öffnen Sie bei zu geringer Wärmeabnahme einige Heizkörperventile.
A) CO -Einstellung bei oberer Belastung
2
(Schornsteinfegerbetrieb)
- Regelungsdeckel nach unten klappen.
Den Verkleidungsdeckel mit dem linken und rechten
Drehriegel entriegeln. Verkleidungsdeckel unten lösen
und oben aushängen.
- Schraube aus der linken Messöffnung "Abgas" ent-
fernen.
- Messsonde des CO -Messgerätes in die Messöffnung
2
"Abgas" einführen (ca. 120mm).
- Temperaturwahlschalter in Stellung Schornsteinfeger
drehen.
(Leuchtring zur Statusanzeige blinkt in gelber Far-
be).
- Sicherstellen, dass das Heizgerät nicht elektronisch
begrenzt ist.
- Bei Vollast den CO -Gehalt messen und mit den
2
Werten in untenstehender Tabelle vergleichen.
- Bei Bedarf die Regelung herausschwenken und den
CO -Gehalt mit der Gasdurchflussschraube am Gas-
2
kombiventil gemäß Tabelle korrigieren.
- rechts drehen - CO2 Gehalt wird niedriger
- links drehen - CO2 Gehalt wird höher
Gerät offen
bei oberer Belastung
Erdgas E/H/LL
8,6% ±0,2%
- Schornsteinfegerbetrieb beenden durch Drehen des
Temperaturwahlschalters zurück in Ausgangsstel-
lung.
34
Flüssiggas P
9,9% ± 0,2%

Gasart umstellen

linker Drehriegel

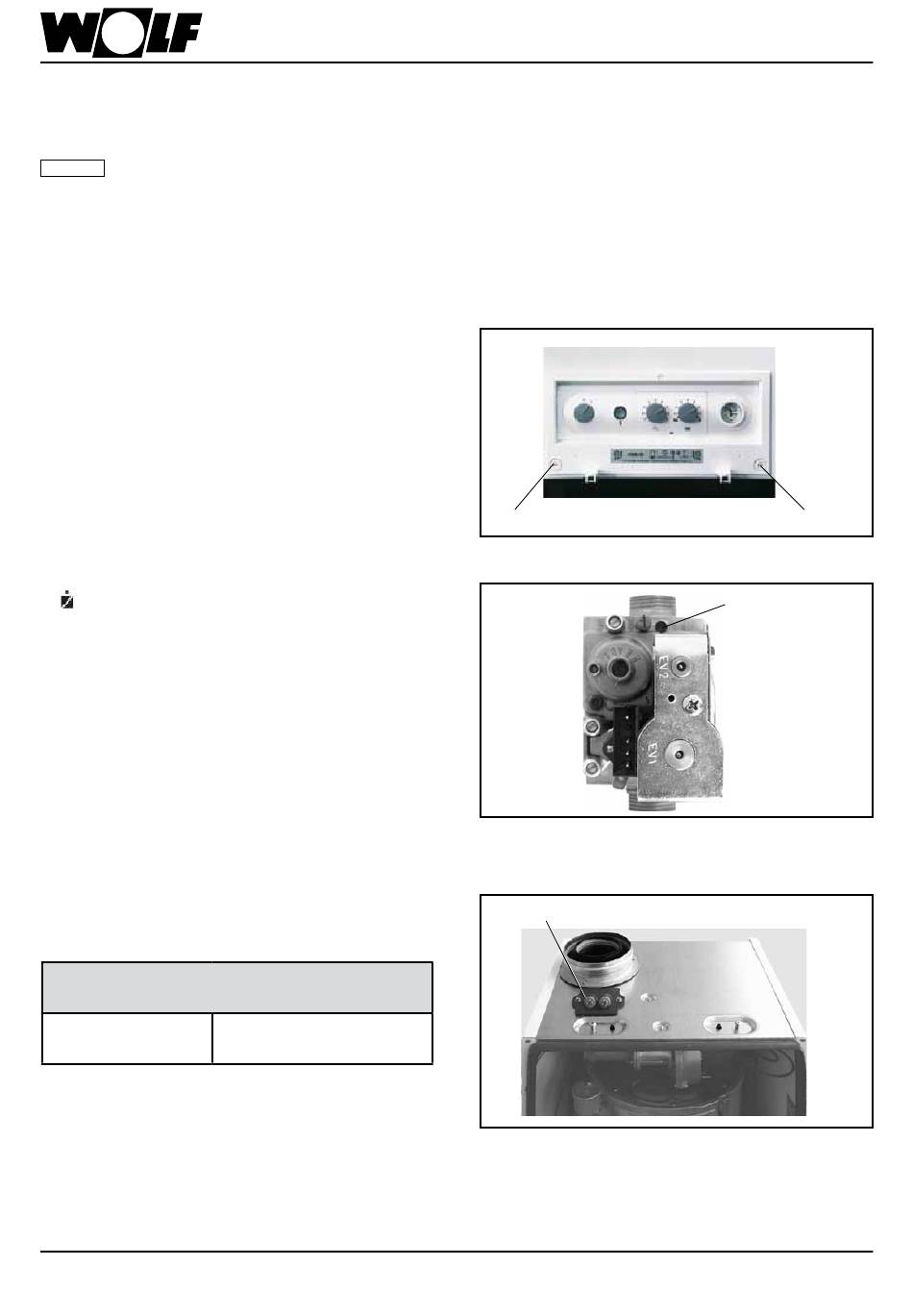

Bild: Drehriegel öffnen
Bild: Gaskombiventil
Messöffnung „Abgas"
Bild: Abgasmessung bei geöffnetem Gerät
rechter Drehriegel
Gasdurchfluss-
schraube
