10.7 Installationsausrichtungen
Bei Montagelagen die von den Montagelagen der Primäranschlüsse am Boden
und des Ausgangs oben abweichen, muss die kontinuierliche Ausgangsleistung
reduziert oder die maximale Umgebungstemperatur beschränkt werden. Der
Grad der Reduzierung bestimmt die Betriebsdauer des Netzteils. Zwei verschie-
dene Strombelastbarkeitskurven sind für den Dauerbetrieb verfügbar:

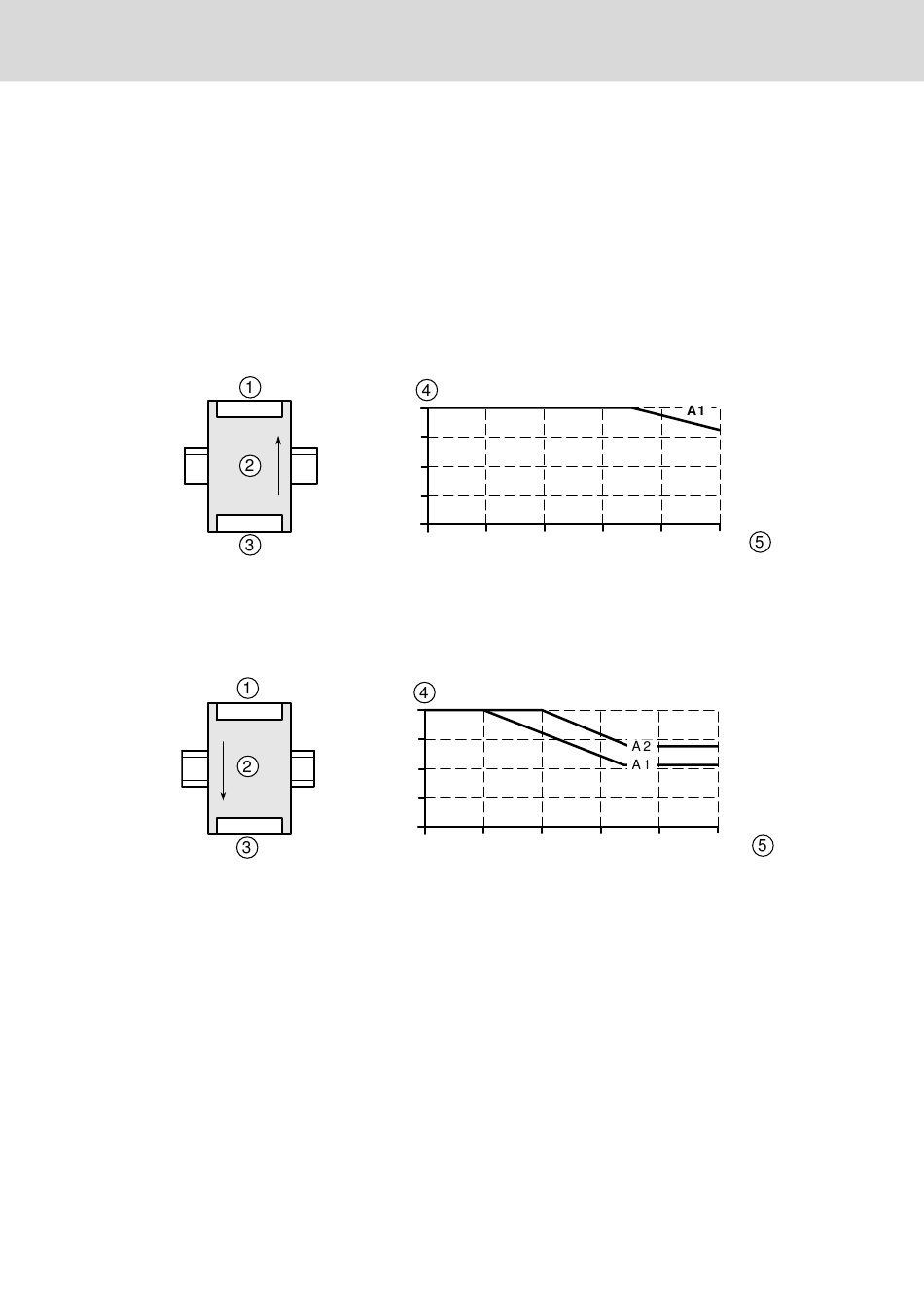

Kurve A1 Empfohlener Ausgangsstrom.
Kurve A2 Maximaler Ausgangsstrom (Betriebsdauer beträgt dann die Hälfte der
Betriebsdauer von A1).
①
Ausgang
②
Netzteil
③
Eingang
Abb. 10-5: Montagelage A Standardlage
①
Eingang
②
Netzteil
③
Ausgang
Abb. 10-6: Montagelage B (umgedreht)
DOK-SUPPL*-VAP*01.1H**-IT01-DE-P
Montage, Demontage und elektrische Installation
12 A
9
6
3
0
10
20
30
④
Ausgangsstrom
⑤
Umgebungstemperatur
12 A
9
6
3
0
10
20
30
④
Ausgangsstrom
⑤
Umgebungstemperatur
