VAP 01.1
10 Montage, Demontage und elektrische Installation

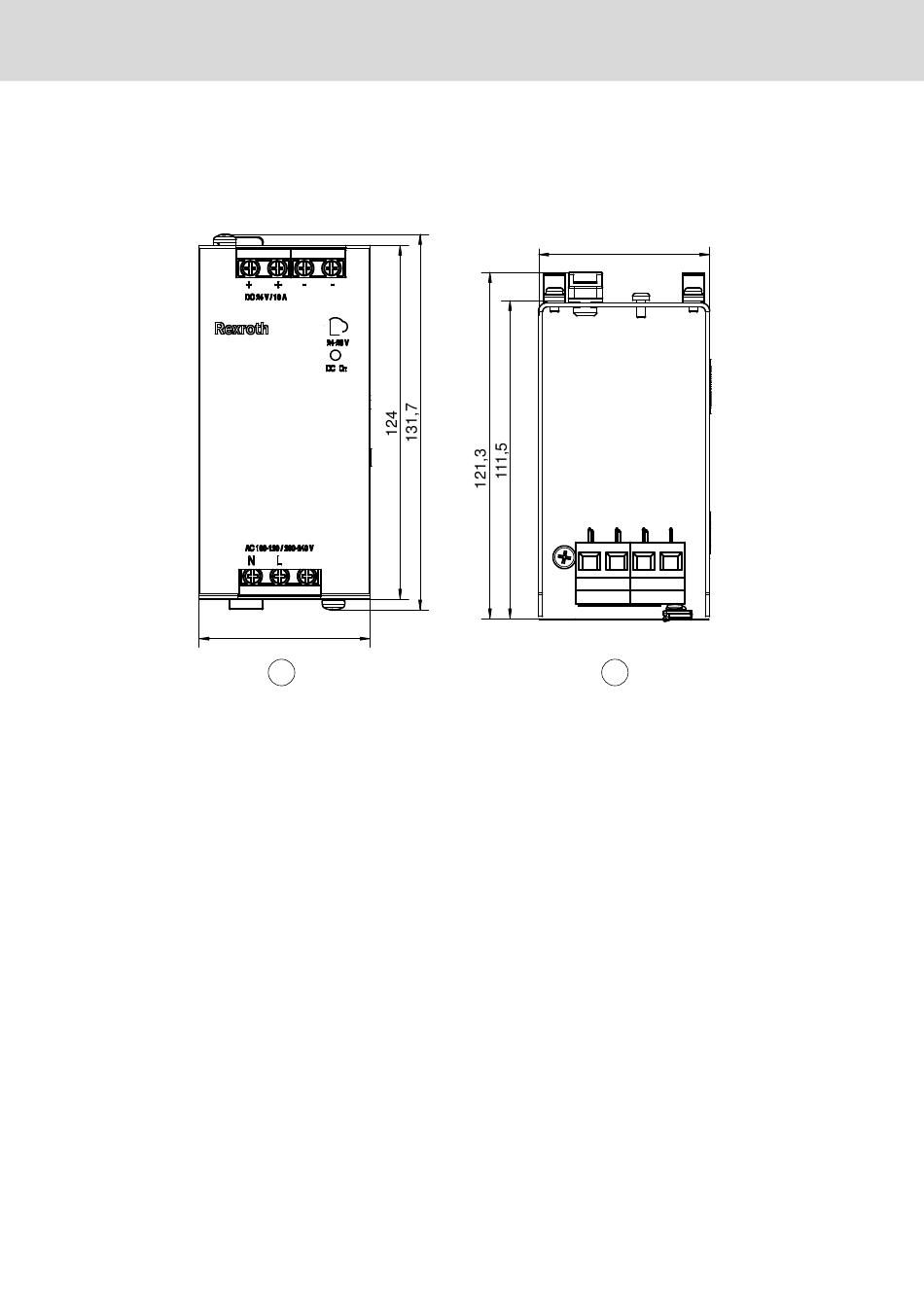

10.1 Gehäusemaße
①
Frontansicht
②
Ansicht von oben
Abb. 10-1: Gehäusemaße
10.2 Einbauhinweise
Das Netzteil VAP 01.1 ist für Hutschienenmontage vorgesehen
●
Die LED-Anzeige darf nicht verdeckt sein
●
Halten Sie für eine ausreichende Belüftung und die Montage folgende Min-
●
destabstände ein:
– Zur Unterseite 50 mm
– Zur Oberseite 80 mm
Alle Anschlussleitungen in Schleifen verlegen
●
Leitungen mit Zugentlastungen versehen
●
Installieren Sie das Netzteil VAP 01.1 mit einem möglichst großen Abstand zu
●
Störquellen
DOK-SUPPL*-VAP*01.1H**-IT01-DE-P
Montage, Demontage und elektrische Installation
60
1
Bosch Rexroth AG
60
2
17/35
