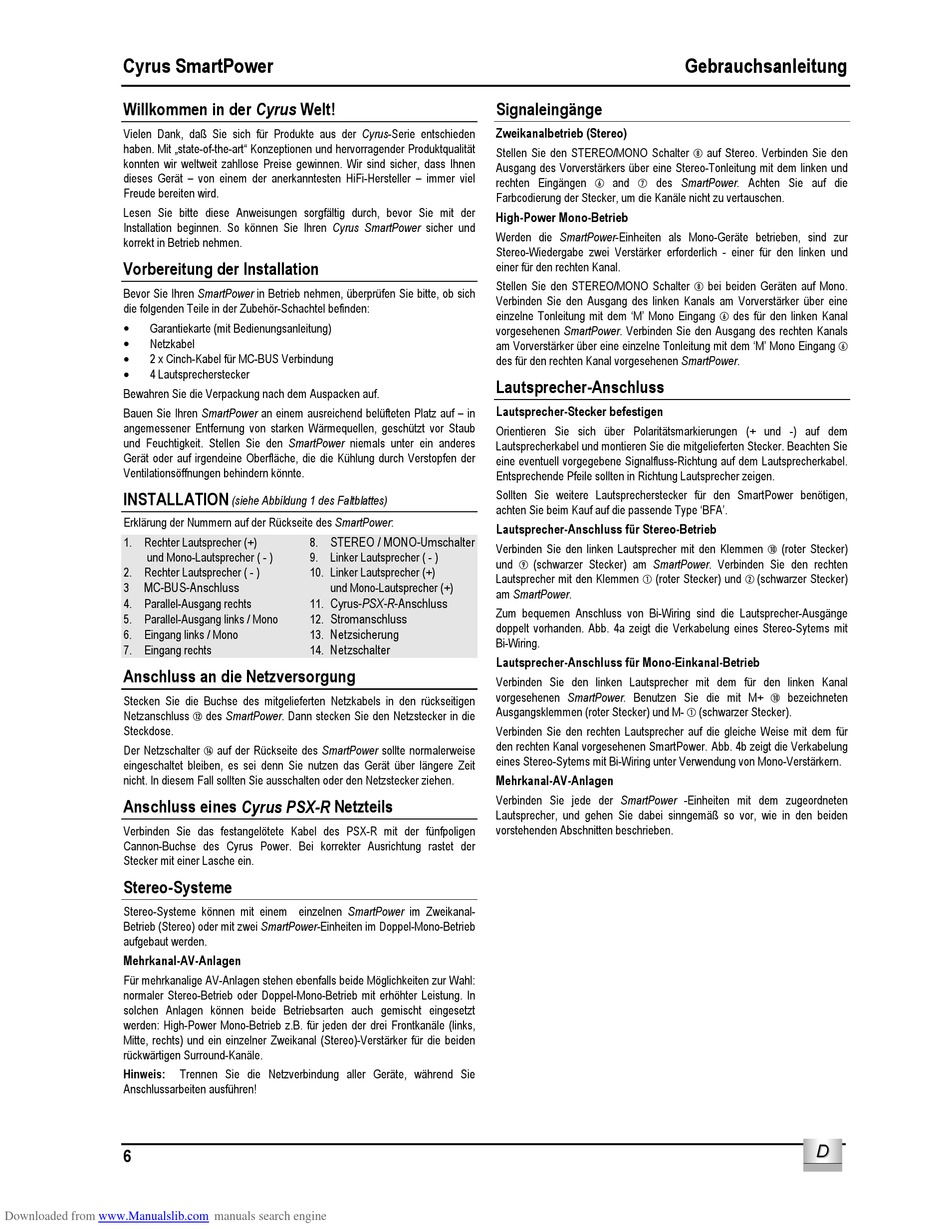

Cyrus SmartPower
Willkommen in der Cyrus Welt!
Vielen Dank, daß Sie sich für Produkte aus der Cyrus-Serie entschieden
haben. Mit „state-of-the-art" Konzeptionen und hervorragender Produktqualität
konnten wir weltweit zahllose Preise gewinnen. Wir sind sicher, dass Ihnen
dieses Gerät – von einem der anerkanntesten HiFi-Hersteller – immer viel
Freude bereiten wird.
Lesen Sie bitte diese Anweisungen sorgfältig durch, bevor Sie mit der
Installation beginnen. So können Sie Ihren Cyrus SmartPower sicher und
korrekt in Betrieb nehmen.
Vorbereitung der Installation
Bevor Sie Ihren SmartPower in Betrieb nehmen, überprüfen Sie bitte, ob sich
die folgenden Teile in der Zubehör-Schachtel befinden:
•
Garantiekarte (mit Bedienungsanleitung)
•
Netzkabel
•
2 x Cinch-Kabel für MC-BUS Verbindung
•
4 Lautsprecherstecker
Bewahren Sie die Verpackung nach dem Auspacken auf.
Bauen Sie Ihren SmartPower an einem ausreichend belüfteten Platz auf – in
angemessener Entfernung von starken Wärmequellen, geschützt vor Staub
und Feuchtigkeit. Stellen Sie den SmartPower niemals unter ein anderes
Gerät oder auf irgendeine Oberfläche, die die Kühlung durch Verstopfen der
Ventilationsöffnungen behindern könnte.
INSTALLATION
Erklärung der Nummern auf der Rückseite des SmartPower:
1. Rechter Lautsprecher (+)
und Mono-Lautsprecher ( - )
2. Rechter Lautsprecher ( - )
3 MC-BUS-Anschluss
4. Parallel-Ausgang rechts
5. Parallel-Ausgang links / Mono
6. Eingang links / Mono
7. Eingang rechts
Anschluss an die Netzversorgung
Stecken Sie die Buchse des mitgelieferten Netzkabels in den rückseitigen
Netzanschluss 1@ des SmartPower. Dann stecken Sie den Netzstecker in die
Steckdose.
Der Netzschalter 1$ auf der Rückseite des SmartPower sollte normalerweise
eingeschaltet bleiben, es sei denn Sie nutzen das Gerät über längere Zeit
nicht. In diesem Fall sollten Sie ausschalten oder den Netzstecker ziehen.
Anschluss eines Cyrus PSX-R Netzteils
Verbinden Sie das festangelötete Kabel des PSX-R mit der fünfpoligen
Cannon-Buchse des Cyrus Power. Bei korrekter Ausrichtung rastet der
Stecker mit einer Lasche ein.
Stereo-Systeme
Stereo-Systeme können mit einem einzelnen SmartPower im Zweikanal-
Betrieb (Stereo) oder mit zwei SmartPower-Einheiten im Doppel-Mono-Betrieb
aufgebaut werden.
Mehrkanal-AV-Anlagen
Für mehrkanalige AV-Anlagen stehen ebenfalls beide Möglichkeiten zur Wahl:
normaler Stereo-Betrieb oder Doppel-Mono-Betrieb mit erhöhter Leistung. In
solchen Anlagen können beide Betriebsarten auch gemischt eingesetzt
werden: High-Power Mono-Betrieb z.B. für jeden der drei Frontkanäle (links,
Mitte, rechts) und ein einzelner Zweikanal (Stereo)-Verstärker für die beiden
rückwärtigen Surround-Kanäle.
Hinweis: Trennen Sie die Netzverbindung aller Geräte, während Sie
Anschlussarbeiten ausführen!
6
Downloaded from www.Manualslib.com
(siehe Abbildung 1 des Faltblattes)
STEREO / MONO-Umschalter
8.
9. Linker Lautsprecher ( - )
10. Linker Lautsprecher (+)
und Mono-Lautsprecher (+)
Cyrus-PSX-R-Anschluss
11.
Stromanschluss
12.
13. Netzsicherung
Netzschalter
14.
manuals search engine
Signaleingänge
Zweikanalbetrieb (Stereo)
Stellen Sie den STEREO/MONO Schalter h auf Stereo. Verbinden Sie den
Ausgang des Vorverstärkers über eine Stereo-Tonleitung mit dem linken und
rechten Eingängen f and g des SmartPower. Achten Sie auf die
Farbcodierung der Stecker, um die Kanäle nicht zu vertauschen.
High-Power Mono-Betrieb
Werden die SmartPower-Einheiten als Mono-Geräte betrieben, sind zur
Stereo-Wiedergabe zwei Verstärker erforderlich - einer für den linken und
einer für den rechten Kanal.
Stellen Sie den STEREO/MONO Schalter h bei beiden Geräten auf Mono.
Verbinden Sie den Ausgang des linken Kanals am Vorverstärker über eine
einzelne Tonleitung mit dem 'M' Mono Eingang f des für den linken Kanal
vorgesehenen SmartPower. Verbinden Sie den Ausgang des rechten Kanals
am Vorverstärker über eine einzelne Tonleitung mit dem 'M' Mono Eingang f
des für den rechten Kanal vorgesehenen SmartPower.
Lautsprecher-Anschluss
Lautsprecher-Stecker befestigen
Orientieren Sie sich über Polaritätsmarkierungen (+ und -) auf dem
Lautsprecherkabel und montieren Sie die mitgelieferten Stecker. Beachten Sie
eine eventuell vorgegebene Signalfluss-Richtung auf dem Lautsprecherkabel.
Entsprechende Pfeile sollten in Richtung Lautsprecher zeigen.
Sollten Sie weitere Lautsprecherstecker für den SmartPower benötigen,
achten Sie beim Kauf auf die passende Type 'BFA'.
Lautsprecher-Anschluss für Stereo-Betrieb
Verbinden Sie den linken Lautsprecher mit den Klemmen 1) (roter Stecker)
und i (schwarzer Stecker) am SmartPower. Verbinden Sie den rechten
Lautsprecher mit den Klemmen a (roter Stecker) und b (schwarzer Stecker)
am SmartPower.
Zum bequemen Anschluss von Bi-Wiring sind die Lautsprecher-Ausgänge
doppelt vorhanden. Abb. 4a zeigt die Verkabelung eines Stereo-Sytems mit
Bi-Wiring.
Lautsprecher-Anschluss für Mono-Einkanal-Betrieb
Verbinden Sie den linken Lautsprecher mit dem für den linken Kanal
vorgesehenen SmartPower. Benutzen Sie die mit M+ 1) bezeichneten
Ausgangsklemmen (roter Stecker) und M- a (schwarzer Stecker).
Verbinden Sie den rechten Lautsprecher auf die gleiche Weise mit dem für
den rechten Kanal vorgesehenen SmartPower. Abb. 4b zeigt die Verkabelung
eines Stereo-Sytems mit Bi-Wiring unter Verwendung von Mono-Verstärkern.
Mehrkanal-AV-Anlagen
Verbinden Sie jede der SmartPower -Einheiten mit dem zugeordneten
Lautsprecher, und gehen Sie dabei sinngemäß so vor, wie in den beiden
vorstehenden Abschnitten beschrieben.
Gebrauchsanleitung
