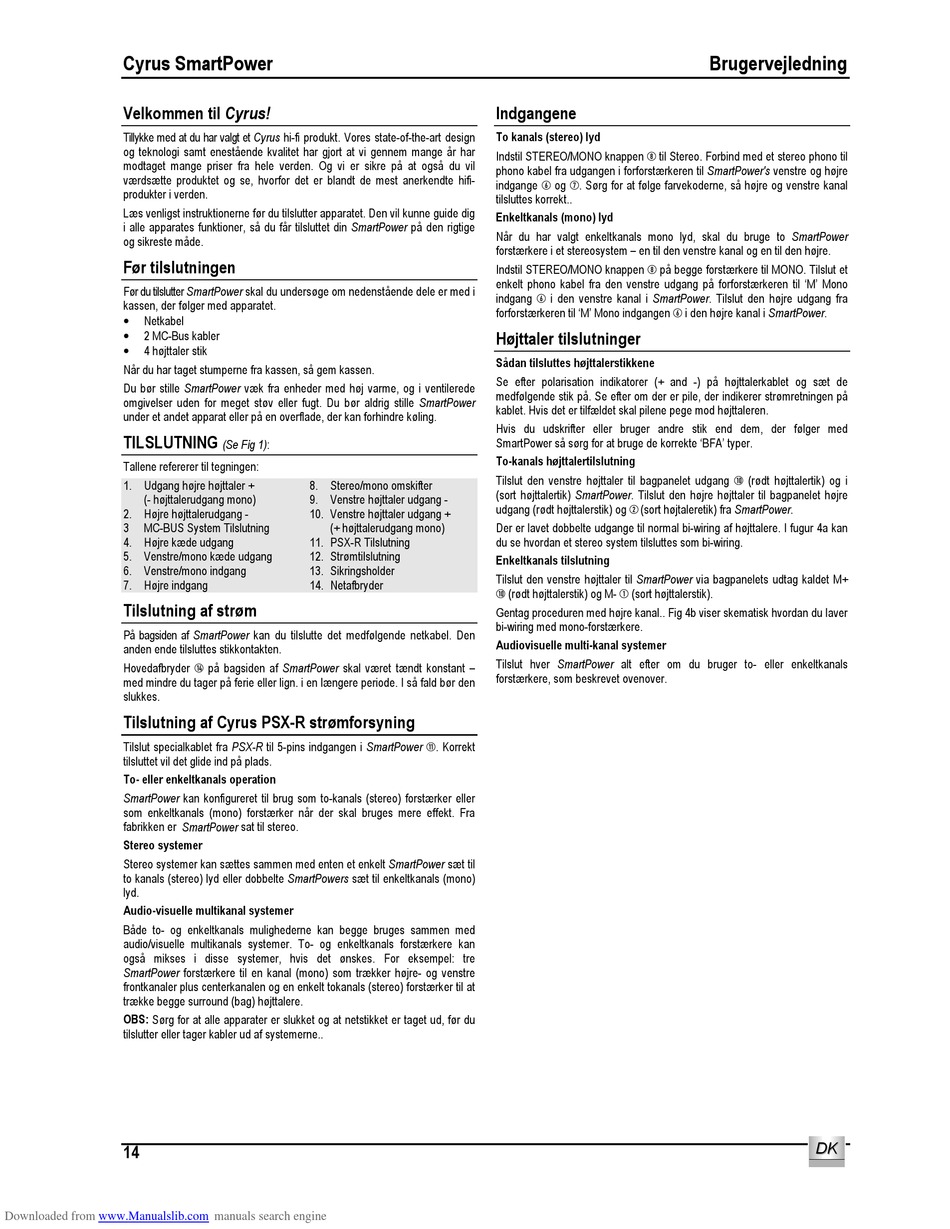

Cyrus SmartPower
Velkommen til Cyrus!
Tillykke med at du har valgt et Cyrus hi-fi produkt. Vores state-of-the-art design
og teknologi samt enestående kvalitet har gjort at vi gennem mange år har
modtaget mange priser fra hele verden. Og vi er sikre på at også du vil
værdsætte produktet og se, hvorfor det er blandt de mest anerkendte hifi-
produkter i verden.
Læs venligst instruktionerne før du tilslutter apparatet. Den vil kunne guide dig
i alle apparates funktioner, så du får tilsluttet din SmartPower på den rigtige
og sikreste måde.
Før tilslutningen
Før du tilslutter SmartPower skal du undersøge om nedenstående dele er med i
kassen, der følger med apparatet.
•
Netkabel
• 2 MC-Bus kabler
•
4 højttaler stik
Når du har taget stumperne fra kassen, så gem kassen.
Du bør stille SmartPower væk fra enheder med høj varme, og i ventilerede
omgivelser uden for meget støv eller fugt. Du bør aldrig stille SmartPower
under et andet apparat eller på en overflade, der kan forhindre køling.
TILSLUTNING
Tallene refererer til tegningen:
1. Udgang højre højttaler +
(- højttalerudgang mono)
2. Højre højttalerudgang -
3 MC-BUS System Tilslutning
4. Højre kæde udgang
5. Venstre/mono kæde udgang
6. Venstre/mono indgang
7. Højre indgang
Tilslutning af strøm
På bagsiden af SmartPower kan du tilslutte det medfølgende netkabel. Den
anden ende tilsluttes stikkontakten.
Hovedafbryder 1$ på bagsiden af SmartPower skal været tændt konstant –
med mindre du tager på ferie eller lign. i en længere periode. I så fald bør den
slukkes.
Tilslutning af Cyrus PSX-R strømforsyning
Tilslut specialkablet fra PSX-R til 5-pins indgangen i SmartPower 1!. Korrekt
tilsluttet vil det glide ind på plads.
To- eller enkeltkanals operation
SmartPower kan konfigureret til brug som to-kanals (stereo) forstærker eller
som enkeltkanals (mono) forstærker når der skal bruges mere effekt. Fra
fabrikken er SmartPower sat til stereo.
Stereo systemer
Stereo systemer kan sættes sammen med enten et enkelt SmartPower sæt til
to kanals (stereo) lyd eller dobbelte SmartPowers sæt til enkeltkanals (mono)
lyd.
Audio-visuelle multikanal systemer
Både to- og enkeltkanals mulighederne kan begge bruges sammen med
audio/visuelle multikanals systemer. To- og enkeltkanals forstærkere kan
også mikses i disse systemer, hvis det ønskes. For eksempel: tre
SmartPower forstærkere til en kanal (mono) som trækker højre- og venstre
frontkanaler plus centerkanalen og en enkelt tokanals (stereo) forstærker til at
trække begge surround (bag) højttalere.
OBS: Sørg for at alle apparater er slukket og at netstikket er taget ud, før du
tilslutter eller tager kabler ud af systemerne..
14
Downloaded from www.Manualslib.com
(Se Fig 1):
8. Stereo/mono omskifter
9. Venstre højttaler udgang -
10. Venstre højttaler udgang +
(+ højttalerudgang mono)
11. PSX-R Tilslutning
12. Strømtilslutning
13. Sikringsholder
14. Netafbryder
manuals search engine
Indgangene
To kanals (stereo) lyd
Indstil STEREO/MONO knappen h til Stereo. Forbind med et stereo phono til
phono kabel fra udgangen i forforstærkeren til SmartPower's venstre og højre
indgange f og g. Sørg for at følge farvekoderne, så højre og venstre kanal
tilsluttes korrekt..
Enkeltkanals (mono) lyd
Når du har valgt enkeltkanals mono lyd, skal du bruge to SmartPower
forstærkere i et stereosystem – en til den venstre kanal og en til den højre.
Indstil STEREO/MONO knappen h på begge forstærkere til MONO. Tilslut et
enkelt phono kabel fra den venstre udgang på forforstærkeren til 'M' Mono
indgang f i den venstre kanal i SmartPower. Tilslut den højre udgang fra
forforstærkeren til 'M' Mono indgangen f i den højre kanal i SmartPower.
Højttaler tilslutninger
Sådan tilsluttes højttalerstikkene
Se efter polarisation indikatorer (+ and -) på højttalerkablet og sæt de
medfølgende stik på. Se efter om der er pile, der indikerer strømretningen på
kablet. Hvis det er tilfældet skal pilene pege mod højttaleren.
Hvis du udskrifter eller bruger andre stik end dem, der følger med
SmartPower så sørg for at bruge de korrekte 'BFA' typer.
To-kanals højttalertilslutning
Tilslut den venstre højttaler til bagpanelet udgang 1) (rødt højttalertik) og i
(sort højttalertik) SmartPower. Tilslut den højre højttaler til bagpanelet højre
udgang (rødt højttalerstik) og b (sort højtaleretik) fra SmartPower.
Der er lavet dobbelte udgange til normal bi-wiring af højttalere. I fugur 4a kan
du se hvordan et stereo system tilsluttes som bi-wiring.
Enkeltkanals tilslutning
Tilslut den venstre højttaler til SmartPower via bagpanelets udtag kaldet M+
1) (rødt højttalerstik) og M- a (sort højttalerstik).
Gentag proceduren med højre kanal.. Fig 4b viser skematisk hvordan du laver
bi-wiring med mono-forstærkere.
Audiovisuelle multi-kanal systemer
Tilslut hver SmartPower alt efter om du bruger to- eller enkeltkanals
forstærkere, som beskrevet ovenover.
Brugervejledning
