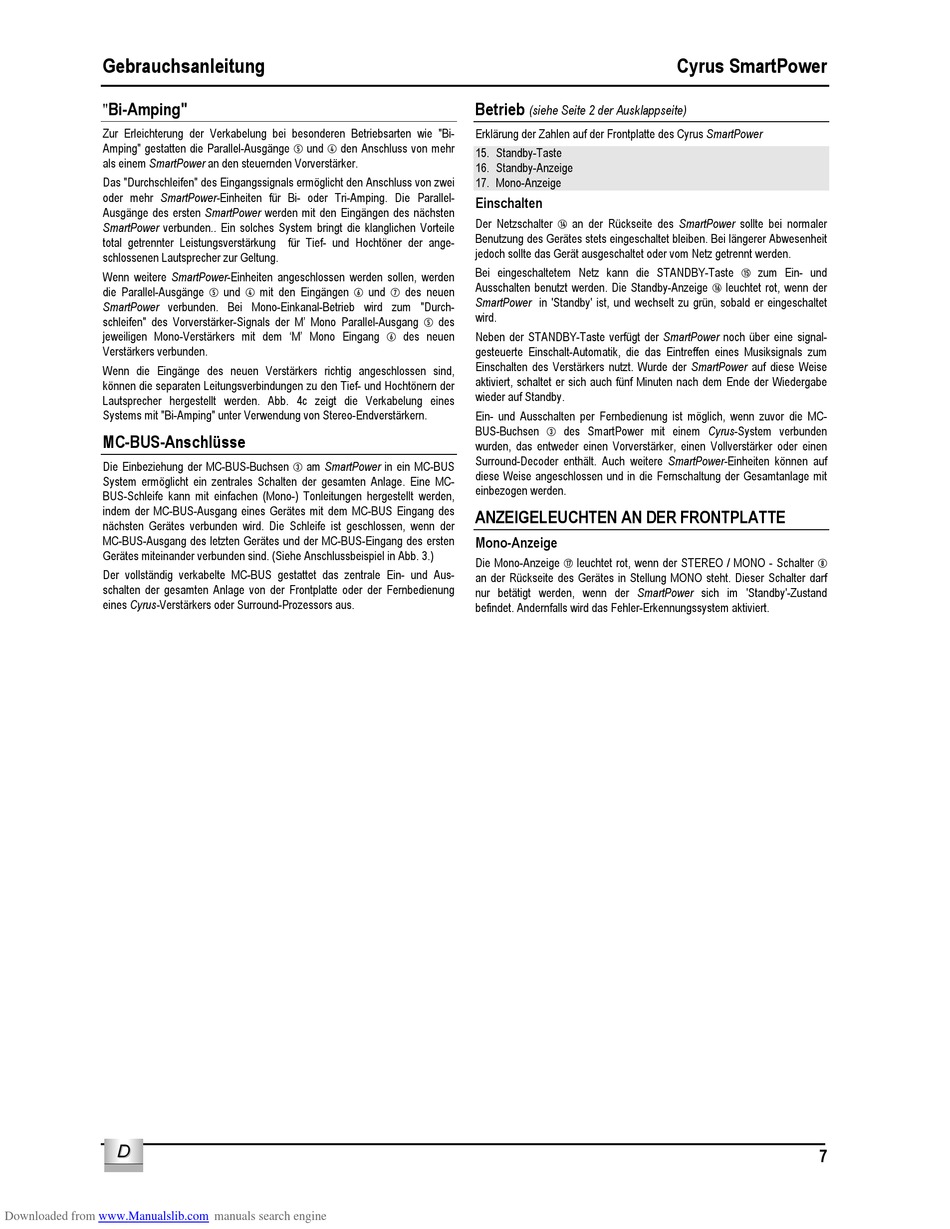

Gebrauchsanleitung
Bi-Amping"
"
Zur Erleichterung der Verkabelung bei besonderen Betriebsarten wie "Bi-
Amping" gestatten die Parallel-Ausgänge e und d den Anschluss von mehr
als einem SmartPower an den steuernden Vorverstärker.
Das "Durchschleifen" des Eingangssignals ermöglicht den Anschluss von zwei
oder mehr SmartPower-Einheiten für Bi- oder Tri-Amping. Die Parallel-
Ausgänge des ersten SmartPower werden mit den Eingängen des nächsten
SmartPower verbunden.. Ein solches System bringt die klanglichen Vorteile
total getrennter Leistungsverstärkung für Tief- und Hochtöner der ange-
schlossenen Lautsprecher zur Geltung.
Wenn weitere SmartPower-Einheiten angeschlossen werden sollen, werden
die Parallel-Ausgänge e und d mit den Eingängen f und g des neuen
SmartPower verbunden. Bei Mono-Einkanal-Betrieb wird zum "Durch-
schleifen" des Vorverstärker-Signals der M' Mono Parallel-Ausgang e des
jeweiligen Mono-Verstärkers mit dem 'M' Mono Eingang f des neuen
Verstärkers verbunden.
Wenn die Eingänge des neuen Verstärkers richtig angeschlossen sind,
können die separaten Leitungsverbindungen zu den Tief- und Hochtönern der
Lautsprecher hergestellt werden. Abb. 4c zeigt die Verkabelung eines
Systems mit "Bi-Amping" unter Verwendung von Stereo-Endverstärkern.
MC-BUS-Anschlüsse
Die Einbeziehung der MC-BUS-Buchsen c am SmartPower in ein MC-BUS
System ermöglicht ein zentrales Schalten der gesamten Anlage. Eine MC-
BUS-Schleife kann mit einfachen (Mono-) Tonleitungen hergestellt werden,
indem der MC-BUS-Ausgang eines Gerätes mit dem MC-BUS Eingang des
nächsten Gerätes verbunden wird. Die Schleife ist geschlossen, wenn der
MC-BUS-Ausgang des letzten Gerätes und der MC-BUS-Eingang des ersten
Gerätes miteinander verbunden sind. (Siehe Anschlussbeispiel in Abb. 3.)
Der vollständig verkabelte MC-BUS gestattet das zentrale Ein- und Aus-
schalten der gesamten Anlage von der Frontplatte oder der Fernbedienung
eines Cyrus-Verstärkers oder Surround-Prozessors aus.
D
D
Downloaded from
www.Manualslib.com
manuals search engine
Betrieb
(siehe Seite 2 der Ausklappseite)
Erklärung der Zahlen auf der Frontplatte des Cyrus SmartPower
15. Standby-Taste
16. Standby-Anzeige
17. Mono-Anzeige
Einschalten
Der Netzschalter 1$ an der Rückseite des SmartPower sollte bei normaler
Benutzung des Gerätes stets eingeschaltet bleiben. Bei längerer Abwesenheit
jedoch sollte das Gerät ausgeschaltet oder vom Netz getrennt werden.
Bei eingeschaltetem Netz kann die STANDBY-Taste 1% zum Ein- und
Ausschalten benutzt werden. Die Standby-Anzeige 1^ leuchtet rot, wenn der
SmartPower in 'Standby' ist, und wechselt zu grün, sobald er eingeschaltet
wird.
Neben der STANDBY-Taste verfügt der SmartPower noch über eine signal-
gesteuerte Einschalt-Automatik, die das Eintreffen eines Musiksignals zum
Einschalten des Verstärkers nutzt. Wurde der SmartPower auf diese Weise
aktiviert, schaltet er sich auch fünf Minuten nach dem Ende der Wiedergabe
wieder auf Standby.
Ein- und Ausschalten per Fernbedienung ist möglich, wenn zuvor die MC-
BUS-Buchsen c des SmartPower mit einem Cyrus-System verbunden
wurden, das entweder einen Vorverstärker, einen Vollverstärker oder einen
Surround-Decoder enthält. Auch weitere SmartPower-Einheiten können auf
diese Weise angeschlossen und in die Fernschaltung der Gesamtanlage mit
einbezogen werden.
ANZEIGELEUCHTEN AN DER FRONTPLATTE
Mono-Anzeige
Die Mono-Anzeige 1& leuchtet rot, wenn der STEREO / MONO - Schalter h
an der Rückseite des Gerätes in Stellung MONO steht. Dieser Schalter darf
nur betätigt werden, wenn der SmartPower sich im 'Standby'-Zustand
befindet. Andernfalls wird das Fehler-Erkennungssystem aktiviert.
Cyrus SmartPower
7
