Mechanische Installation – Teil 2: Mover
Schrauben
9.1.5.1.3
2
1
3
72
───
Auf korrekte Länge der Schrauben achten
Achten Sie auf die korrekte Länge der Schrauben, um Beschädi-
gungen am Arbeitsplatz und an den Kacheln zu vermeiden. Die
Schrauben dürfen nicht aus dem Rahmen herausragen.

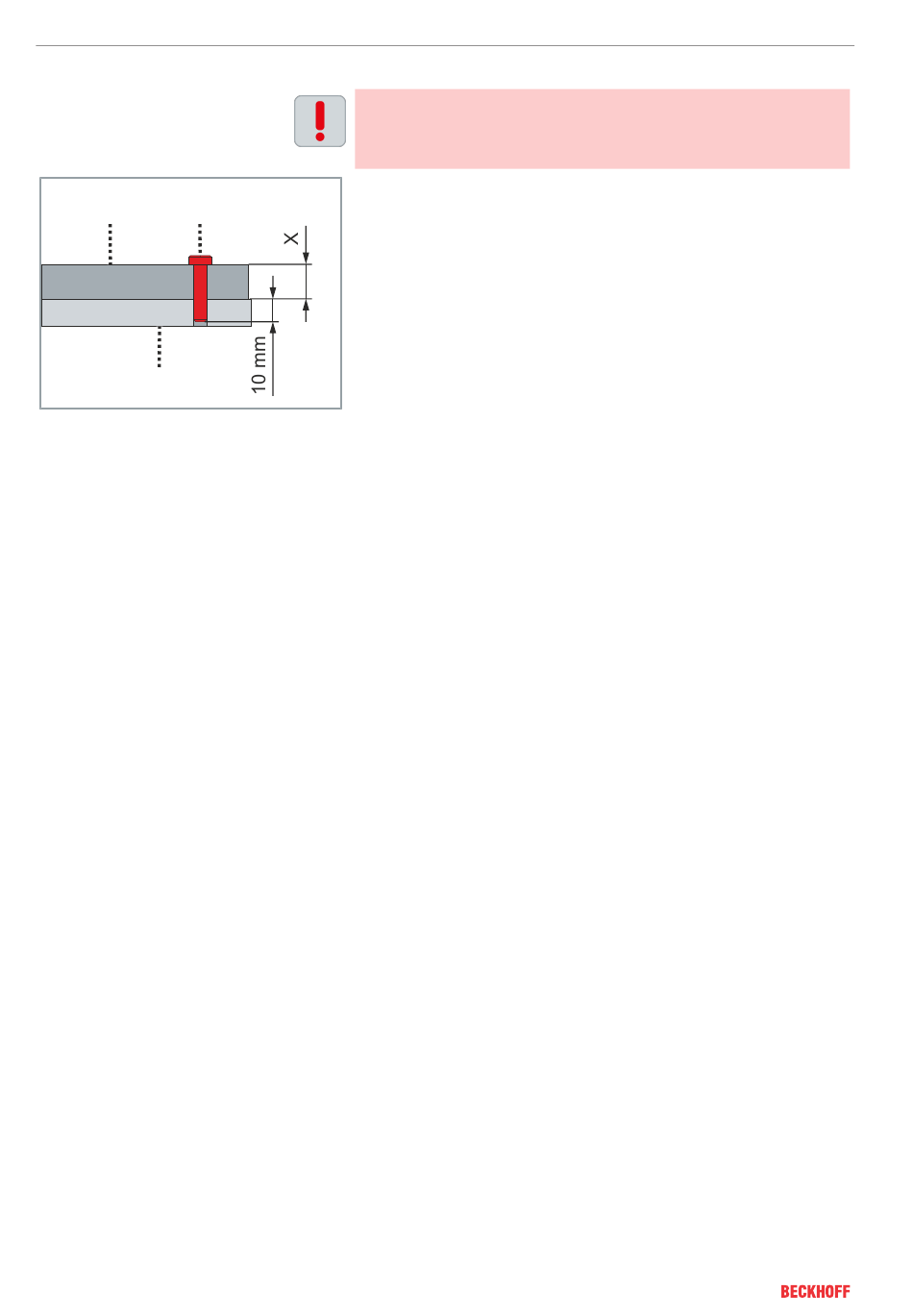

Die Länge der Schrauben [1] zum Befestigen der Montagehilfe [2]
ist abhängig von der Höhe X der Montagehilfe. Beckhoff empfiehlt
folgende Einschraubtiefe in den Rahmen [3]:
• 10 mm
Die M5 Schrauben dürfen nicht aus dem Rahmen herausragen.
XPlanar
Version: 1.0
