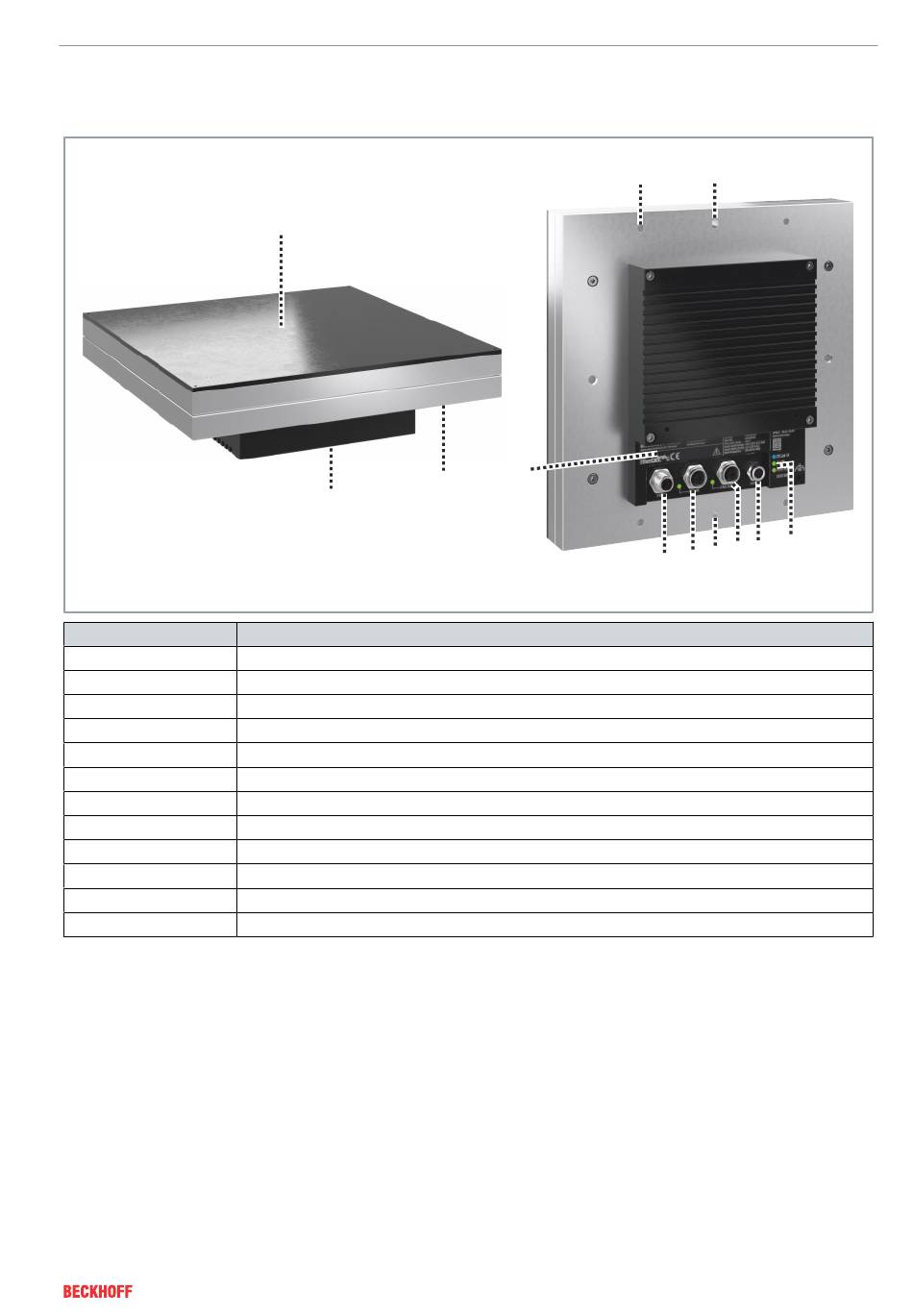

3.1
Positionsnummer
1
2
3
4
5
6
7
8
9
10
11
12
Version: 1.0
3.1
1
12
Erläuterung
Stator
Gewinde zur Montage am Maschinenbett, siehe „Befestigungspunkte", [Seite 45]
Langloch zur Positionierung mit Passstiften
Status LEDs
X103, Lüfter
X102 OUT mit Status LED, EtherCAT G
Bohrung zur Positionierung mit Passstiften
X101 IN mit Status LED, EtherCAT G
X100, Spannungsversorgung 24 V / 100 - 240 V
Typenschild
Grundprofil
Abdeckung
10
11
XPlanar
Produktübersicht
3
2
4
5
6
7
8
9
───
17
