Mechanische Installation – Teil 1: Kacheln
Schrauben und Passstifte
7.2.2
1
2
Montage
7.2.3
1
1
1
2
46
───
Auf korrekte Länge der Schrauben und Passstifte achten
Achten Sie auf die korrekte Länge der Schrauben und der Passstif-
te, um eine plane Oberfläche der Kacheln zu erhalten und um Be-
schädigungen an der Kachel zu vermeiden.
Auf korrekte Toleranz der Passstifte achten
Die D5 Passstifte müssen eine m6-Toleranz aufweisen.

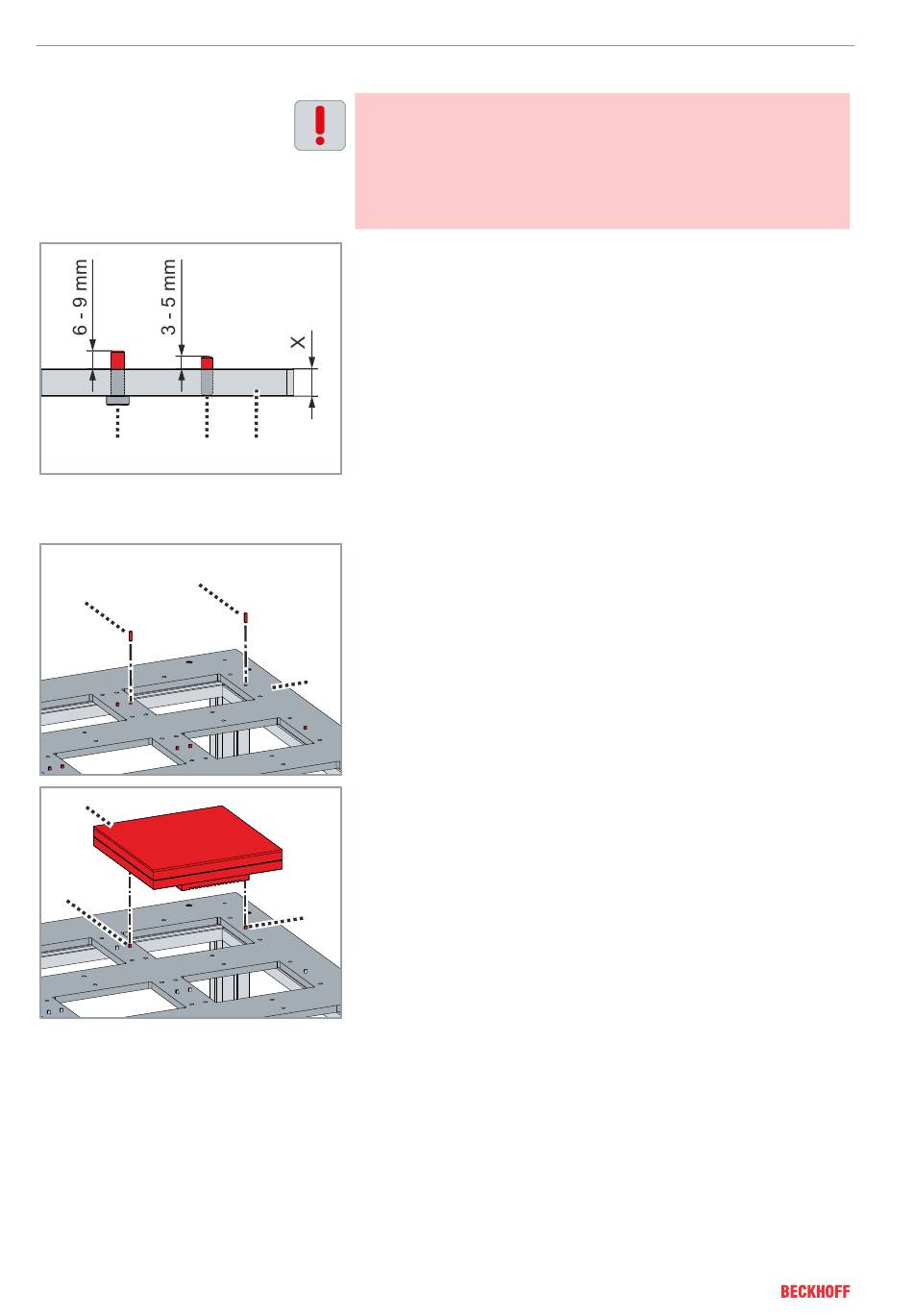

Die Länge der Schrauben [1] und Passstifte [2] zum Befestigen der
Kacheln ist abhängig von der Höhe X des Maschinenbetts [3].
Beckhoff empfiehlt folgende Einschraubtiefen in die Kachel:
• Die M6 Schrauben [1] zum Befestigen der Kacheln sollten zwi-
schen 6 und 9 mm aus dem Maschinenbett [3] herausragen.
• Die D5 Passstifte [2] zum Befestigen der Kacheln sollten zwi-
schen 3 und 5 mm aus dem Maschinenbett [3] herausragen.
Weitere Informationen zu den maximalen Einschraubtiefen in die
Kachel entnehmen Sie dem Kapitel „Maßzeichnungen", [Seite 35].
3
7.2.3
► Alle Passstifte [1] in das Maschinenbett [2] einsetzen
2
► Kachel [1] mit der Passstiftbohrung und dem Langloch auf den
Passstiften [2] platzieren
2
XPlanar
Version: 1.0
