Die Antennenkabel können Sie zusätzlich mit Kabelbin-
dern am Montageträger befestigen.
Die Befestigung der Antennen erfolgt bei allen Varianten
identisch mit den mitgelieferten Konterringen und
Fächerscheiben.
Alle Antennen werden mit den beiliegenden N-Verbin-
dungskabel an das Gateway angeschlossen.
5.3. Potentialausgleich
Das Potentialausgleichskabel (Erdungskabel, 16 mm²)
muss an den Montageträger und einer PA-Schiene ange-
schlossen werden.

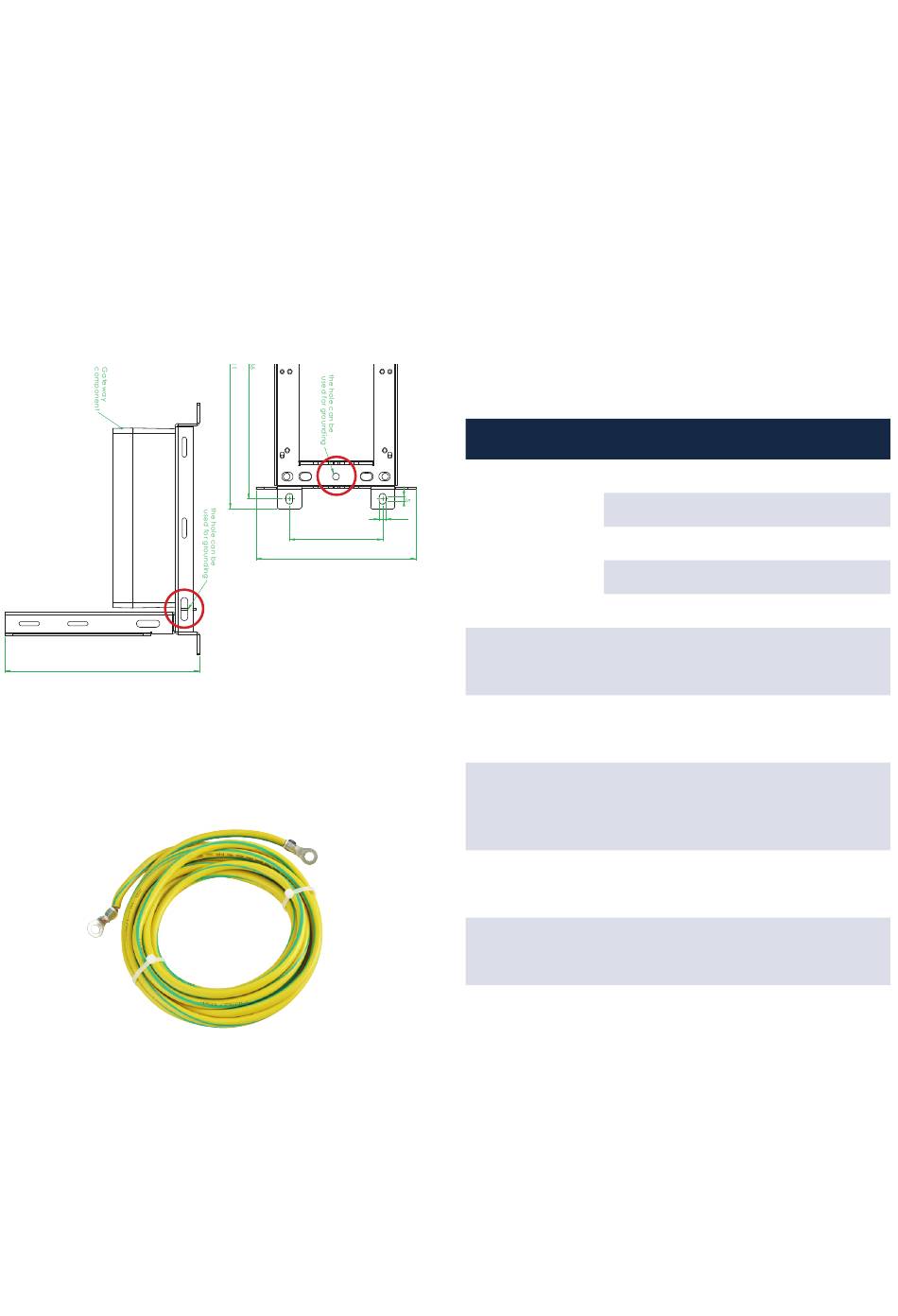

Abb. 7
240
Hinweis: Das Anbringen des PA-Kabels an einer Blitz-
fangstange ist unzulässig.
115
115
197
Abb. 8
Abb. 9
6. Inbetriebnahme
Das Gateway startet nach dem Einstecken/Anschließen
des PoE Injectors umgehend (Herstellen des elektri-
schen Anschlusses).
Falls Sie den Bootvorgang anhand der LEDs prüfen wol-
len, können Sie den Deckel des Gehäuses abschrauben.
Die vier LEDs sind am unteren Ende der Platine zu sehen
10
und werden im folgenden von links nach rechts als LED
1 bis 4 bezeichnet.
Während des Bootvorganges durchläuft das Gateway
mehrere Phasen, die mithilfe der LEDs dargestellt wer-
den. Beachten Sie den Folgenden Ablauf der vier LEDs.
Die LED Nr. 4 signalisiert die Verbindung zum Backend.
Phase
8
Bootvorgang
Betriebsbereit
Mobilfunkverbin-
dung
Betriebsbereit
Netzwerkverbin-
dung
Betriebsbereit
Netzwerkverbin-
dung + Mobilfunk
Fallback
Update über
Mobilfunk
Update über
Netzwerk
Providerwechsel
Erklärung der Stufen:
1.
Keine Stromversorgung
2.
Initialisierung der Hardware
3.
Initialisierung der Hardware
4.
Mobilfunkverbindung nicht aktiv, keine Verbindung zum LoRa
Networkserver (LNS)
5.
Mobilfunkverbindung aktiv, keine Verbindung zum LNS
6.
Normalzustand (6.1, 6.2, 6.3)
A.
Die Power-LED (1) blinkt zur Signalisierung des Update-Prozesses
B. Die Power-LED (1) blinkt zur Signalisierung des Update-Prozesses
C.
Modem versucht die Einwahl in ein anderes Mobilfunknetz
Stufe 1
2
1.
Aus
Aus
2.
Rot
Rot
3.
Grün
Aus
4.
Grün
Aus
5.
Grün
Aus
6.1
Grün
Aus
Grün/
6.2
Grün
Orange
Grün/
6.3
Grün
Orange
Blinkt
A.
Rot/
Aus
Grün
Blinkt
Grün/
B.
Rot/
Orange
Grün
Blinkt
C.
Rot/
Aus
Grün
3
4
Aus
Aus
Aus
Aus
Rot
Rot
Rot
Rot
Aus
Rot
Aus
Grün
Rot
Grün
Aus
Grün
Aus
Grün
Rot
Grün
Rot
Rot
3
