Bedienungsanleitung - Lok Control 2000 mit Update-Chip

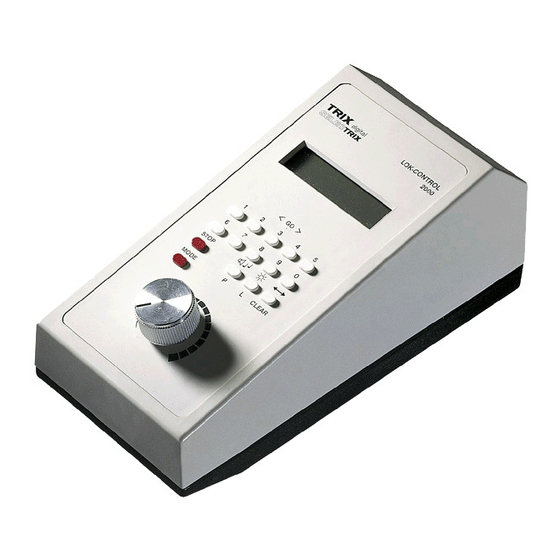

Übersicht der Bedienelemente des Lok-Control 2000 im Originalzustand
Das Lok-Control (LC2000) kann mit dem Austausch Chip der Fw. LC21 von Lars Torsten Regensburger
als stationärer Fahrregler mit erweiterter Funktionalität an folgenden SX-Zentralen eingesetzt
werden:
-
CC2000 mit Update Chip
x
-
FCC / FCC
Dieses Firmware Update der internen Gerätesoftware (Funktionserweiterung durch Austausch des
Prozessors - öffnen des Gerätes erforderlich) wurde der Funktionalität der MS1 mit Update auf die
Fw. V.1.01 angepasst und ermöglicht den Betrieb in den Gleisformaten SX1 / SX2 / DCC.
Die Gleisformate können einzeln oder auch gemischt verwendet werden.
Hinweis: das Lok-Control 2000 darf
Hans-Jochen Bachmann (2020)
nicht
während des Betriebes am SX-Bus umgesteckt werden!

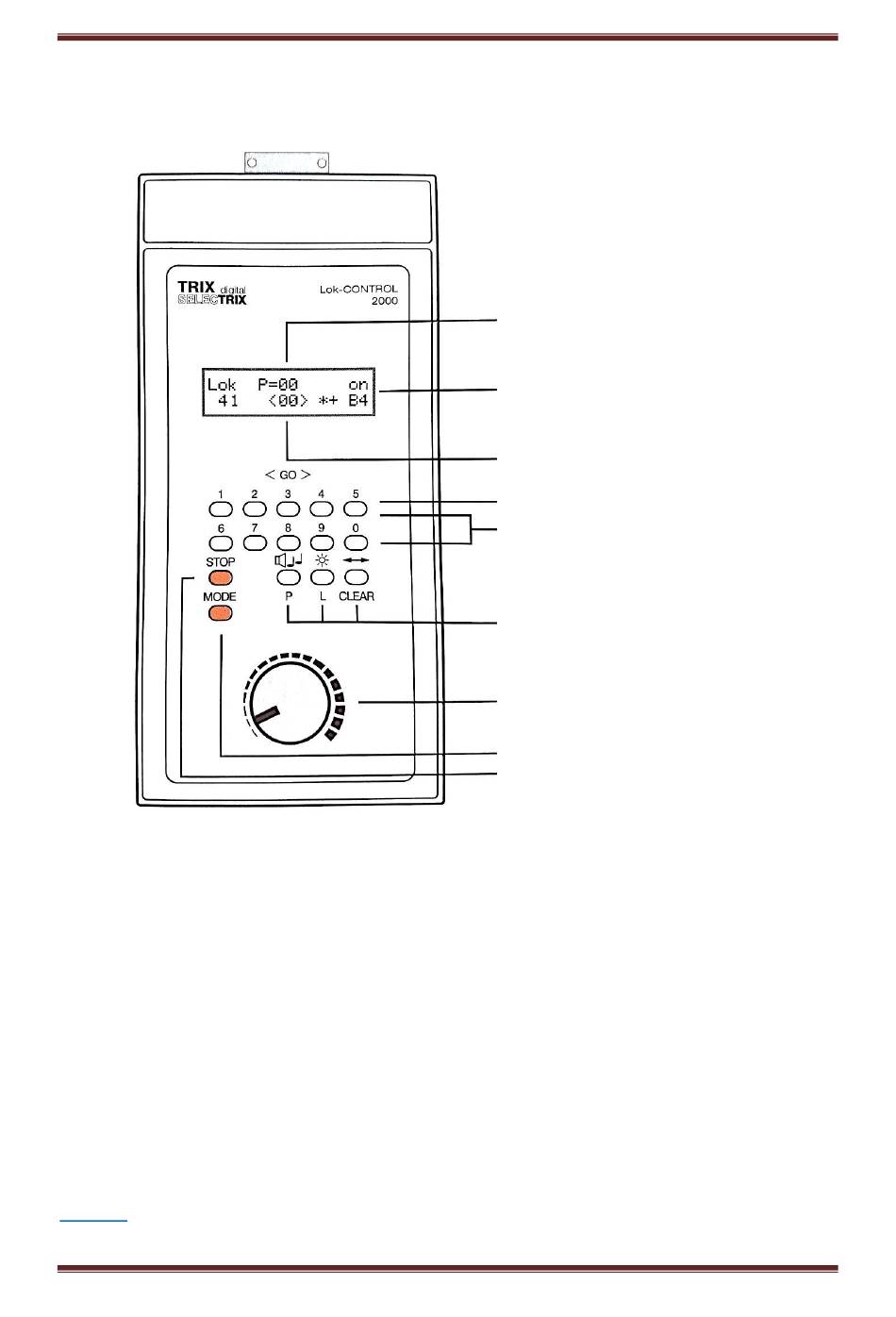

Anzeige der eingestellten Fahrregler-Fahrstufe
Zweizeiliges Display für:
Modus, Adresse, Fahrstufe, AFB,
Zusatzfunktionen, Programmierdaten
Aktuelle Fahrstufe und Fahrtrichtungsanzeige
Tasten für Beschleunigungs- und Bremsverhalten
Eingabetastenblock für Adressen
Tasten für Zusatzfunktion/Lok-Licht/Richtung
bzw. Funktionstasten für Programmierung
Drehregler für Fahrzeuggeschwindigkeit
Modus Umschalttaste
Stopp-Taste – schaltet Gleisspannung EIN/AUS
Seite 1
