Aktoren der MIX2 Serie JMG 4 T / JME 4 T

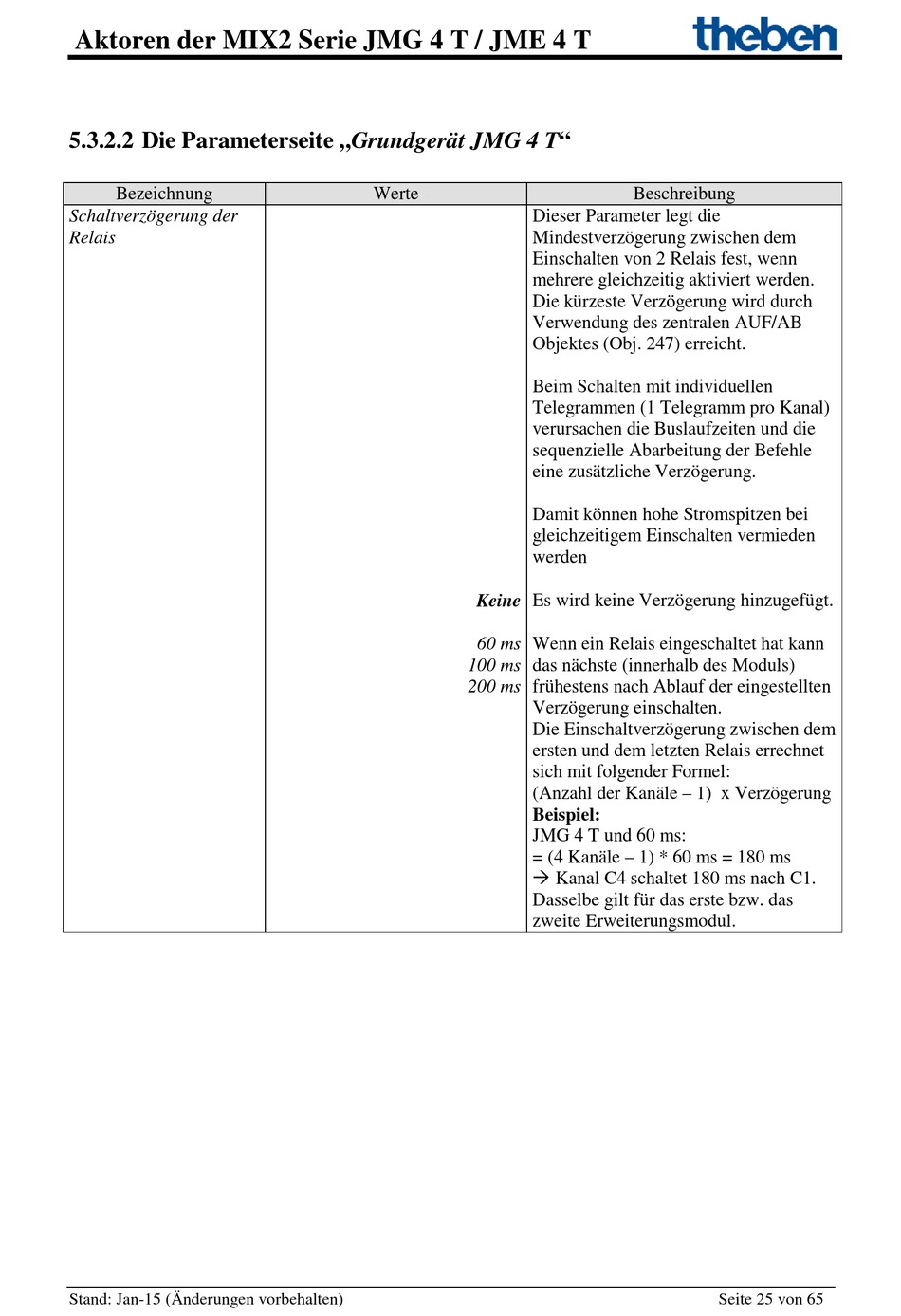

5.3.2.2 Die Parameterseite „Grundgerät JMG 4 T"
Bezeichnung
Schaltverzögerung der
Relais
Stand: Jan-15 (Änderungen vorbehalten)
Werte
Dieser Parameter legt die
Mindestverzögerung zwischen dem
Einschalten von 2 Relais fest, wenn
mehrere gleichzeitig aktiviert werden.
Die kürzeste Verzögerung wird durch
Verwendung des zentralen AUF/AB
Objektes (Obj. 247) erreicht.
Beim Schalten mit individuellen
Telegrammen (1 Telegramm pro Kanal)
verursachen die Buslaufzeiten und die
sequenzielle Abarbeitung der Befehle
eine zusätzliche Verzögerung.
Damit können hohe Stromspitzen bei
gleichzeitigem Einschalten vermieden
werden
Keine Es wird keine Verzögerung hinzugefügt.
60 ms Wenn ein Relais eingeschaltet hat kann
100 ms das nächste (innerhalb des Moduls)
200 ms frühestens nach Ablauf der eingestellten
Verzögerung einschalten.
Die Einschaltverzögerung zwischen dem
ersten und dem letzten Relais errechnet
sich mit folgender Formel:
(Anzahl der Kanäle – 1) x Verzögerung
Beispiel:
JMG 4 T und 60 ms:
= (4 Kanäle – 1) * 60 ms = 180 ms
 Kanal C4 schaltet 180 ms nach C1.
Dasselbe gilt für das erste bzw. das
zweite Erweiterungsmodul.
Beschreibung
Seite 25 von 65
