NZR DMTZ-XC Produkthandbuch Seite 71

Produkthandbuch für den LZQJ-XC und den DMTZ-XC
Module mit
Federkraftklemmen
Tabelle 29: Pin-Belegung beim VARIOMOD XC
ethernet
VARIOMOD XC
Pin-Nr. Bezeichnung
13 TX+
14 TX-
15 RX+
—
16
—
17
18 RX-
—
19
—
20
Tabelle 30: Pin-Belegung beim Interface Module XC
Interface Module XC
Pin-Nr. Bezeichnung
13 GND
14 RS232 TxD
15 RS232 RxD
16 N.C.
17 N.C.
18 N.C.
Module mit Federkraftklemmen
analog
VARIOMOD XC
ethernet
VARIOMOD XC

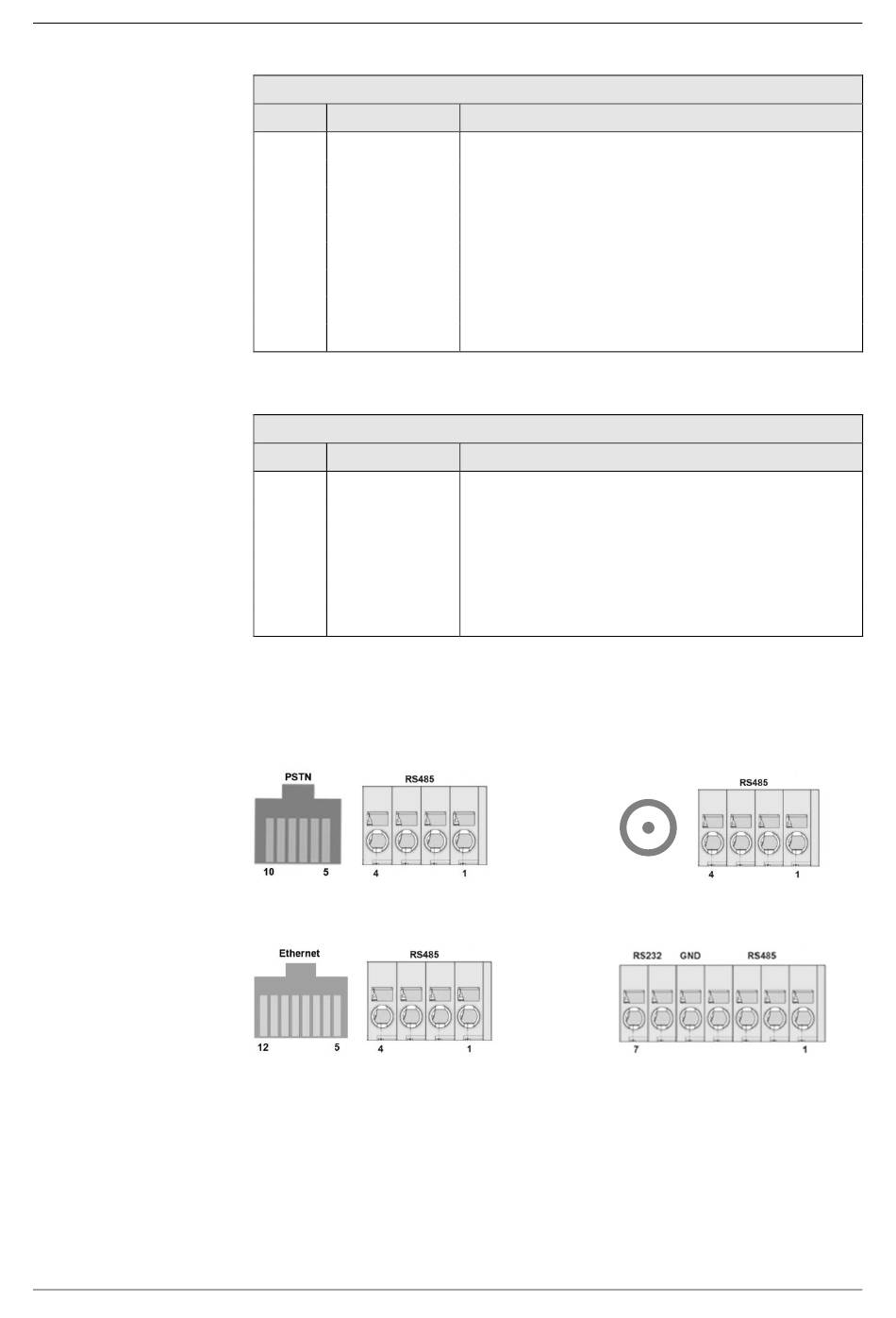

Abbildung 45: Anschlüsse für Module mit Federkraftklemmen
ethernet
Funktion
Ethernet 10BaseT, 100BaseTX Belegung
Ethernet 10BaseT, 100BaseTX Belegung
Ethernet 10BaseT, 100BaseTX Belegung
nicht belegt
nicht belegt
Ethernet 10BaseT, 100BaseTX Belegung
nicht belegt
nicht belegt
Funktion
Gerätemasse
Sendeleitung
Empfangsleitung
nicht belegt
nicht belegt
nicht belegt
VARIOMOD XC
Interface Module XC
Kommunikationsmodule
gprs
71
