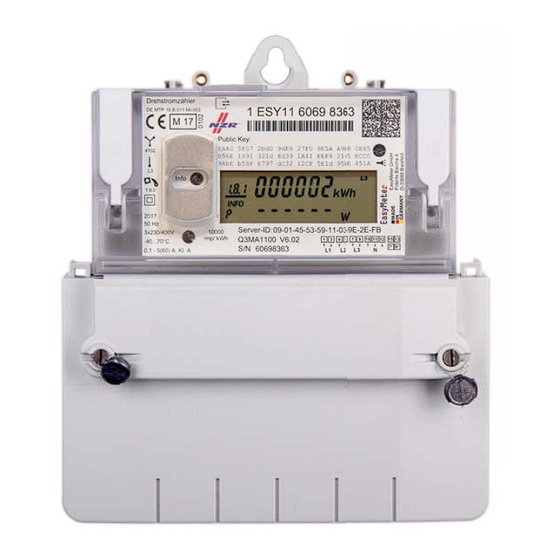

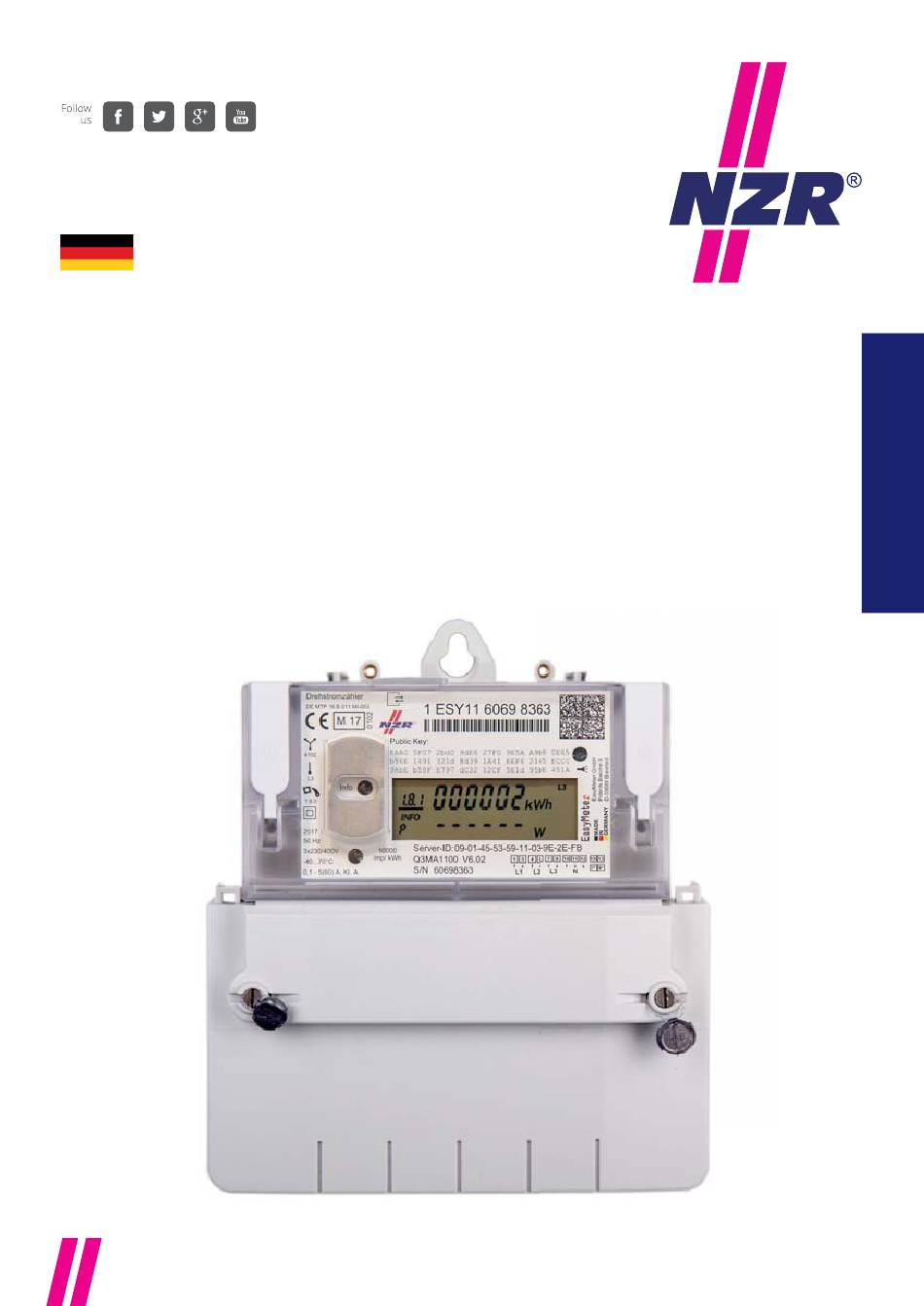

- Seite 1 Stand: 7/2018 Bedienungsanleitung Elektronischer 2-Tarif, 3-Phasen, 4-Leiter Zähler Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
-
Seite 2: Inhaltsverzeichnis
6.2 Wireless M-Bus Kommunikationsmodul ............18 6.3 M-Bus Kommunikationsmodul ................. 19 6.4 Ethernet Kommunikationsmodul..............20 7. Datenprotokolle der Zähler Q3M ................21 8. Technische Daten der Zähler ..................22 9. Hinweise zur Montage ....................23 10. Anschlussschaltbild ..................... 23 NZR – Ihr Partner für Energiemessung... -
Seite 3: Allgemeine Beschreibung
Hinweis: Die mechanischen Schnittstellen, die Spannungsschnittstellen und die D0-Schnittstelle sind nicht patentiert oder herstellerseitig geschützt. Auf Wunsch Die Geräte weisen eine bidirektionale D0-Schnittstelle nach DIN EN 62056 auf, welche Daten in Form des SML-Protokolls ausgibt (Smart Message Language). NZR – Ihr Partner für Energiemessung... -
Seite 4: Varianten Und Artikelnummern
Zweirichtungszähler, Summe der Einzelenergien jeder Phase XXX3X Lieferzähler, nur positive Energiezählung, Rücklaufsperre XXX4X Lieferzähler, ohne Rücklaufsperre Optionen Q3M XXXX0 ohne Manipulationserkennung (Magnet Sensor) XXXX1 mit Manipulationserkennung (Magnet Sensor) Die Übersicht ist als Typenliste erhältlich. NZR – Ihr Partner für Energiemessung... -
Seite 5: Innenleistungsschild
3. Innenleistungsschild Leistungsschild des Q3M (Beispiel) 4. Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: NZR – Ihr Partner für Energiemessung... -
Seite 6: Anzeige Der Betriebszustände
Anzeige aller Segmente Anzeigedauer ca. 15s Geräte - Firmwareversion des Programmcodes Anzeigedauer ca. 5s Geräte – Firmware Prüfsumme des Programmcodes Anzeigedauer ca. 5s Displaytest Anzeige aller Segmente ca. alle 60 Sekunden, Dauer ca. 2s. NZR – Ihr Partner für Energiemessung... -
Seite 7: Anzeige Für Die Verschiedenen Zählerausführungen
Rücklaufsperre, Info-Anzeige: Wirkleistung Tarif 2 aktiv Anzeige wechselt in 2- Info-Anzeige: gesperrt Tarifanzeige sobald ein Anzeige wechselt alle 8 Sek. zwischen Tarif 1 und Tarif 2. Tarifsteuersignal anliegt (MSB o. Klemme 13/15) NZR – Ihr Partner für Energiemessung... -
Seite 8: Anzeige 2- Richtungszähler
2.8.0 (einstellbar über MSB) Info-Anzeige: Wirkleistung Info-Anzeige: Wirkleistung Anzeige wechselt alle 8 Sek. zwischen Bezug und Lieferung. Anzeige wechselt alle 8 Sek. zwischen den Tarifen Anzeige wechselt in 2-Tarifanzeige sobald ein Tarifsteuersignal anliegt (MSB o. Klemme 13/15) NZR – Ihr Partner für Energiemessung... -
Seite 9: Anzeige Von Zusatzinformationen
Man unterscheidet bei der Betätigung des „optischen Taster“ zwischen - „kurzer Tastendruck“ -> größer 0 Sek. und kleiner ca. 4 Sek. - „langer Tastendruck“ -> größer ca. 5 Sek. Nach Ablauf von 120s ohne Tastenbetätigung wechselt der Zähler in den Nor- malbetrieb. NZR – Ihr Partner für Energiemessung... -
Seite 10: Zusatzinformationen Durch „Optischen Taster
PIN Schutz Status „Langer Tasten- druck“ ändert den Status ON<-> OFF Anzeige der Betriebszeit für Tarif 1.8.0 (s. Anzeige Betriebszeiten) Eingabe der Zeit für die Historischen Werte in der Vergangenheit (s. Anzeige Historischen Werte in der Vergangenheit) NZR – Ihr Partner für Energiemessung... -
Seite 11: Eingabe Des Pin-Codes
– danach wird diese Zahl über- nommen und an der zweiten Stelle erscheint eine Null. Diese Prozedur für weitere 3 Stellen wiederholen Ist der PIN- Code korrekt, gelangt man Automatisch zu den Info- Anzeigen NZR – Ihr Partner für Energiemessung... -
Seite 12: Anzeige Historische Werte
5.3.4 Anzeige Historische Werte Historischer Wert über 1 Tag Historischer Wert über 7 Tage Historischer Wert über 30 Tage Historischer Wert über 365 Tage (noch nicht vorhanden) Historischer Wert über 730 Tage (noch nicht vorhanden) NZR – Ihr Partner für Energiemessung... -
Seite 13: Anzeige Betriebszeiten
Register angezeigt die im Zähler verfügbar sind. Die Anzeige der Einheiten Rol- liert alle ca. 2 Sek. Durch einen kurzen Tastendruck springt man in das nächste Register. Als Beispiel 1.8.0 erklärt 2 Jahre 172 d 172 Tage 15 h 15 Stunden 24 n 24 Minuten NZR – Ihr Partner für Energiemessung... -
Seite 14: Anzeige Historischer Werte In Der Vergangenheit
Historischer Wert über 1 Tag vor 179 Tagen Historischer Wert über 7 Tage vor 179 Tagen Historischer Wert über 30 Tage vor 179 Tagen Historischer Wert über 365 Tage vor 179 Tagen (noch nicht vorhanden) NZR – Ihr Partner für Energiemessung... -
Seite 15: Anzeige Von Betriebszuständen
5.3.7 Anzeige von Betriebszuständen Funktionsfehler Die letzten Energiewerte der Tarifregister vor Eintritt des Fehlers werden angezeigt. Der Fehlercode wird in der unteren Zeile angezeigt. Anzeige Fehlerbeschreibung FF001 Hardwarefehler FF002 Parameterfehler FF003 Energie-Speicher (EEPROM) fehlerhaft FF004 Interner Fehler NZR – Ihr Partner für Energiemessung... -
Seite 16: Ausgänge Und Schnittstellen
Aufgaben: • zur permanenten Ausgabe der abrechungsrelevanten Messwerte jede Se- kunde • zur permanenten Ausgabe der Summe der Momentanleistungen • erweiterte Ausgabe wird durch den PIN freigeschaltet (T0 13-stellig, P NZR – Ihr Partner für Energiemessung... -
Seite 17: Optischer Prüfausgang
Der optische Prüfausgang nach EN50470-1 (Pulsausgang) arbeitet bei den 60A Varianten mit einer Pulskonstante von 10.000 Impulse/kWh und bei den 100A Varianten mit 5.000 Impulse/kWh bei einer Wischimpulslänge von 1 ms. Liegt die Leistung unterhalb der Anlaufschwelle leuchtet die LED durchgehend. NZR – Ihr Partner für Energiemessung... -
Seite 18: Bestellinformation
Abmessung Elektronik (L x B x H) 81 x 30 x 10 mm Abmessung Abdeckung (L x B x H) 96 x 48 x 15 mm Bestellinformation Art. Nr. M-Bus Modul kabelgebunden für Q3M 63120260 NZR – Ihr Partner für Energiemessung... -
Seite 19: M-Bus Kommunikationsmodul
2-FSK Konformität Europa EN300220, EN301489, EN60950, Bestellinformation Art. Nr. wM-Bus Modul für Smart Meter Q3M 63120354 *Die angegebene Reichweite setzt unter anderem freie Sicht voraus. Die tatsächlich zu erreichende Reichweite kann hiervon stark abwei- NZR – Ihr Partner für Energiemessung... -
Seite 20: Ethernet Kommunikationsmodul
Interpretation der Daten kann in einer ZFA-Software z.B. VADEV oder in Micro- soft Excel durchgeführt werden. In einem parametrierbaren Intervall werden die Dateien von der SD-Karte auf einen FTP-Server kopiert (PUSH-Betrieb). Das Q3x Ethernetmodul kann über die USB-, Ethernet-Schnittstelle oder per SD-Karte TCP/IP CLOUD NZR – Ihr Partner für Energiemessung... -
Seite 21: Datenprotokolle Der Zähler Q3M
(EN 62056-61/IEC1107) Ethernet-Schnittstelle Anschluss 8P8C (RJ45) Übertragungsrate 10/100Mbit, halb-/vollduplex Adressvergabe Statisch oder per DHCP Bestellinformation Art. Nr. Ethernetmodul Q3M 63120259 7. Datenprotokolle der Zähler Q3M Zu den Datenprotokollen des Zählers ist ein separates Dokument erhältlich. NZR – Ihr Partner für Energiemessung... -
Seite 22: Technische Daten Der Zähler
0,6 kg Schutzklasse: II Schutzart (Gehäuse): IP 54 Temperaturbereich: -40° C...+70° C Luftfeuchtigkeit: < 100 % Mechanische / EMV Anforderungsklasse: M1 / E2 Einsatz des Zählers: Innenraum Steckbuchsen(Jumper): Erweiterung mit Zusatzgeräten nur ungezählt zulässig (Jumper A) NZR – Ihr Partner für Energiemessung... -
Seite 23: Hinweise Zur Montage
Anzugsdrehmoment der Klemmenschrauben 3 Nm (M6). Der Klemmendeckel ist in 4 Längen erhältlich (40, 60, 80, 100 mm). Maßzeichnungen der Zählervarianten auf die Messtechnik. 10. Anschlussschaltbild Abb. 1: Anschlussschaltbild 4100 ohne Zusatzklemmen Abb. 2: Anschlussschaltbild 4102 mit Zusatzklemmen NZR – Ihr Partner für Energiemessung... -
