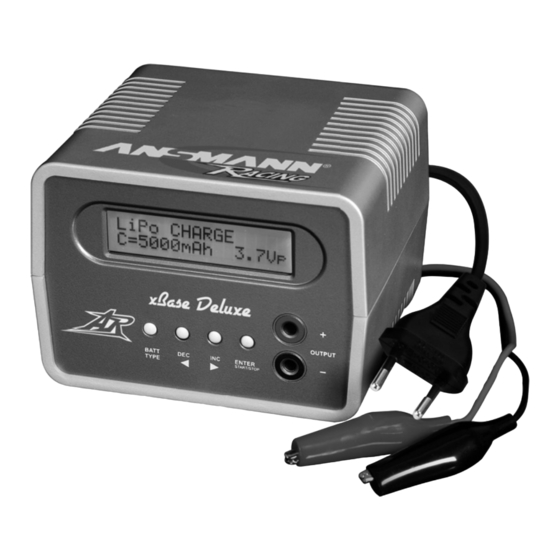

ANSMANN Racing xBase Deluxe Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ANSMANN Racing Anleitungen
  4. Ladegeräte
  5. xBase Deluxe
  6. Bedienungsanleitung

ANSMANN Racing xBase Deluxe Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

1_manual_xbase_07-01.indd 1
1_manual_xbase_07-01.indd 1
Downloaded from
www.Manualslib.com
xBase Deluxe
OPERATING INSTRUCTIONS
GB
F
manuals search engine
BEDIENUNGSANLEITUNG
D
MANUEL D'UTILISATION
Prozessfarbe Schwarz
Prozessfarbe Schwarz
11.01.2007 16:43:36 Uhr
11.01.2007 16:43:36 Uhr

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ANSMANN Racing xBase Deluxe

Inhaltszusammenfassung für ANSMANN Racing xBase Deluxe

  • Seite 1 Deluxe OPERATING INSTRUCTIONS BEDIENUNGSANLEITUNG MANUEL D’UTILISATION 1_manual_xbase_07-01.indd 1 1_manual_xbase_07-01.indd 1 11.01.2007 16:43:36 Uhr 11.01.2007 16:43:36 Uhr Prozessfarbe Schwarz Prozessfarbe Schwarz Downloaded from www.Manualslib.com manuals search engine...

  • Seite 2: Inhaltsverzeichnis

    Dear Customer, xBase Deluxe xBase Deluxe Thank you for deciding to buy the ANSMANN RACING charger. With your new you have now a charger that can charge the classic NiCd, NiMH and Lead Acid batteries as well as the new Li-Ion and Li-Polymer batteries universal from a mains power supply system, a car battery or another high current 11-15 V DC supply.

  • Seite 3: Safety Measures And Precautions

    ! Avoid sparking as there maybe gases present from the batteries. ! Never place the charger inside the engine compartment. Keep leads away from moving parts. TECHNICAL DATA xBase Deluxe Art. Nr. 151000010 Input voltage: 230 V/50 Hz 11-15 V DC...

  • Seite 4: Connections

    CONNECTIONS 1. Input clips (Crocodile clips) red = plus, black = minus to connect to the 11 – 15 V DC power supply 2. Mains cable with Euro plug to connect to a 230 V mains socket 3. Output sockets (Banana Sockets) red = plus, black = minus to connect the batteries 4 5 6 7 3 LAYOUT...

  • Seite 5: Display

    DISPLAY 2 rows with 16 digits 0:22 00005 NC+1.40A 9.524V 1. Shows the different battery type and the function NiCd = NiCd battery NiMH = NiMH battery LiIo = LiIon battery LiPo = LiPo battery = Lead Acid battery CHG = Charge 2.

  • Seite 6: Product Description

    PRODUCT DESCRIPTION xBase Deluxe charger is an automatic charger, developed to charge NiCd / NiMH batteries packs from 1 to 14 cells (1.2-16.8V DC), Li- Ion / Li-Po batteries from 1 to 5 cells (3.6-18.5V DC) or Lead Acid batteries from 1 to 6 cells (2.0-12.0V DC). Due to its AC and DC input on the primary side this charge can be used universal from a mains power supply system, a car battery or another 11-15V DC high current supply.

  • Seite 7: Index

    Charge finished Lead Acid 2,45 V / cell ± 1% OPERATION xBase Deluxe Connect the charger with the mains cable to a 230 V mains supply or with the crocodile clips to a 11-15V DC supply. Please take care to use the right polarity: red = + plus, black = - minus.
  • Seite 8 NiCd-BATTERIES NiCd CHARGE Push the button “BATT TYPE” until the display shows “NiCd”. Now use the “INC” or “DEC” button to get to “CHARGE” and then push “ENTER” to confirm. After your confirmation the display will change to the capacity “CAP”. Now please set the capacity of your battery with the buttons “INC”...
  • Seite 9 LiION-BATTERIES LiIo CHARGE Push the button “BATT TYPE” until the display shows “LiIo”. Now use the “INC” or “DEC” button to get to “CHARGE” and then push “ENTER” to confirm. After your confirmation the display will change to the capacity “C”. Now please set the capacity of your battery with the buttons “INC”...
  • Seite 10 LiPO-BATTERIES The menu setup of Li-Po is equivalent to Li-Ion. There is only a difference in the charge voltage per cell. CELL VOLTAGE: Li-Ion = 3.6 V/cell • Li-Po = 3.7 V/cell Adjustments and the associated display you can be seen in the following chart: Lipo CHARGE C=3000mAh 11.1Vp Lipo CHARGE...
  • Seite 11 LEAD ACID BATTERIES PB CHARGE Push the button “BATT TYPE” until the display shows “PB”. Now use the “INC” or “DEC” button to get to “CHARGE” and then push “ENTER” to confirm. After your confirmation the display will change to the charge current “C” which can be set with the “INC” or “DEC” buttons from 0.1 A to 5.0 A. After pushing “ENTER”...
  • Seite 12 Check voltage/ cell setup LOW VOLTAGE battery broken Check battery pack CONTENTS SUPPLIED xBase Deluxe 1 x Charger 1x Operating Instructions DISCLAIMER Information in these operating instructions can be changed without prior notice. ANSMANN ENERGY cannot accept liability for direct, indirect, accidental or other claims or consequential damages originated by using this charger and information given in these operating instructions.
  • Seite 13 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Dank, dass Sie sich für das Ladegerät xBase Deluxe von ANSMANN RACING entschieden haben. Mit Ihrem neuen xBase Deluxe steht Ihnen nun ein Ladegerät zur Verfügung mit welchem Sie sowohl die klassischen NiCd-, NiMH- und PB Akkus wie auch die neuen LiIon- und LiPo Akkus, universell aus dem Stromfestnetz wie auch aus einer Autobatterie oder einer anderen 11-15 V DC Spannungsversorgung aufladen sowie regenerieren können.

  • Seite 14: Sicherheits- Und Vorsichtsmassnahmen

    ! Nicht mehrere Akkupacks gleichzeitig laden. ! Nur Zellen gleichen Typs und Kapazität als Akkupack aufladen. ! Akku, Ladegerät und Leitungen von brennbaren Gegenständen fernhalten. TECHNISCHE DATEN xBase Deluxe Art. Nr. 151000010 Betriebsspannung: 230 V 50 Hz 11-15 V DC...

  • Seite 15: Anschlüsse

    ANSCHLÜSSE 1. Eingangsklemmen (Krokodilklemmen) rot = plus, schwarz = minus zum Anschluss an der 11 – 15 V DC Spannungsversorgung 2. Netzanschlusskabel mit Euro Stecker zum Anschluss an eine 230 V Steckdose 3. Ausgangsbuchsen (Bananenbuchsen) rot = plus, schwarz = minus zum Anschluss des Akkus 4 5 6 7 3 BEDIENELEMENTE 4.
  • Seite 16 DISPLAY 2 Zeilen mit je 16 Zeichen 0:22 00005 NC+1.40A 9.524V 1. Zeigt die verschiedenen Akku Typen und den Betriebsmodus NiCd = NiCd Akkus NiMH = NiMH Akkus LiIo = LiIon Akkus LiPo = LiPo Akkus = Blei Akkus CHG = Charge / Laden 2.

  • Seite 17: Produktbeschreibung

    PRODUKTBESCHREIBUNG Das xBase Deluxe Ladegerät ist zum automatischen Laden von NiCd-/NiMH Akkupacks mit 1 bis 14 Zellen (1,2-16,8V DC), LiIon-/LiPo Akkupacks mit 1 bis 5 Zellen (3,6-18,5V DC) oder PB Akkus mit 1 bis 6 Zellen (2,0-12 V DC) konzipiert. Durch seinen primärseitigen AC und DC Anschluss kann dieses Ladegerät universell aus dem Stromfestnetz wie auch aus einer Autobatterie oder einer anderen 11-15 V DC Spannungsversorgung betrieben werden.

  • Seite 18: Menüführung

    MENÜFÜHRUNG Nachdem der xBase Deluxe richtig angeschlossen ist müssen Sie als Anwender nun zuerst über die Taste “BATT TYPE“ den zu behandelnden Akkutyp eingeben. Durch kurzes drücken der Taste “BATT TYPE“ blinkt die gegenwärtige Anzeige und es kann durch weiteres drücken der Taste “BATT TYPE“...
  • Seite 19 NiCd-AKKUS NiCd CHARGE Zuerst drücken Sie die Taste “BATT TYPE“ bis im Display “NiCd“ erscheint. Jetzt drücken Sie die Taste “INC“ oder “DEC“ bis “CHARGE“ angezeigt wird. Drücken der Taste “ENTER“ bestätigt die Einstellung “CHARGE“ und wechselt zur Kapazitätsanzeige “CAP“. Die Akkukapazität kann hier über die Tasten “INC“...
  • Seite 20 LiION-AKKUS LiIo CHARGE Zuerst drücken Sie die Taste “BATT TYPE“ bis im Display “LiIo“ erscheint. Jetzt drücken Sie die Taste “INC“ oder “DEC“ bis “CHARGE“ angezeigt wird. Drücken der Taste “ENTER“ bestätigt die Einstellung “CHARGE“ und wechselt zur Akkukapazität “C“ Diese kann über die Tasten “INC“ und “DEC“ von 100mAh bis 5000mAh eingestellt werden.

  • Seite 21: Zellenspannung

    LiPO-AKKUS Die Menüführung bei LiPo entspricht der Vorgehensweise bei LiIon Akkus. Es wird lediglich in der Zellenspannung unterschieden. ZELLENSPANNUNG: LiIon = 3,6 V/Zelle LiPo = 3,7 V/Zelle Einstellungen und die zugehörige Anzeige im Display sehen Sie in der nachfolgenden Grafik: Lipo CHARGE C=3000mAh 11.1Vp Lipo CHARGE...
  • Seite 22 PB-AKKUS PB CHARGE Zuerst drücken Sie die Taste “BATT TYPE“ bis im Display “PB“ erscheint. Jetzt drücken Sie die Taste “INC“ oder “DEC“ bis “CHARGE“ angezeigt wird. Drücken der Taste “ENTER“ bestätigt die Einstellung “CHARGE“ und wechselt zum Ladestrom “C“. Dieser wird über die Tasten “INC“ und “DEC“ von 0,1 A bis 5.0 A eingestellt werden.

  • Seite 23: Fehlermeldungen Und Fehlerbehebung

    1x Bedienungsanleitung HAFTUNGSAUSSCHLÜSSE Die in dieser Bedienungsanleitung enthaltenen Informationen können ohne Vorankündigung geändert werden. ANSMANN RACING übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die aus dem Gebrauch oder durch die Verwendung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen.

  • Seite 24: Avant-Propos

    Ce chargeur vous offre la flexibilité de recharger vos batteries lorsque vous êtes à la maison ou à l’extérieur. Le mode d’emploi vous aidera à utiliser votre chargeur xBase Deluxe dans les meilleures conditions. Merci de le lire attentivement avant usage.

  • Seite 25: Fiche Technique

    ! Eviter les étincelles en raison d’éventuelles émanations de gaz des batteries ! Ne jamais mettre le chargeur dans le compartiment moteur. Eviter les vibrations FICHE TECHNIQUE xBase Deluxe Art. Nr. 151000010 Tension d'entrée: 230 V/50 Hz 11-15 V DC...

  • Seite 26: Connexions

    CONNEXIONS 1. Positionnement des pinces crocodiles rouge = plus, noir = moins connecter à l’alimentation 11 – 15 V DC 2. Prise secteur EU Pour connexion secteur 230 V 3. Plots de sortie (Prises bananes) rouge = plus, noir = moins pour connecter les batteries 4 5 6 7 3 MODE D’EMPLOI 4.

  • Seite 27: Ecran

    ECRAN 2 rangées de 16 caractères 0:22 00005 NC+1.40A 9.524V 1. Indique la technologie batterie et fonction NiCd = batterie NiCd NiMH = batterie NiMH LiIo = batterie LiIon LiPo = batterie LiPo = batterie plomb CHG = Charge 2. Indique la technologie batterie durant de charge / Capacité / Courant de charge = batterie NiCd = batterie NiMH = batterie LiIon...

  • Seite 28: Description

    DESCRIPTION Le chargeur xBase Deluxe est un chargeur universel automatique. Il est conçu pour charger des packs batteries NiCd-/NiMH de 1 à 14 éléments (1,2-16,8V DC), des batteries LiIon-/LiPo de 1 à 5 éléments (3,6-18,5V DC) ou des batteries au plomb de 1 à 6 éléments (2,0-12,0V DC). Ce chargeur peut s’utiliser sur le secteur, et, en raison de la connexion DC, ce chargeur peut être utilisé...

  • Seite 29: Sommaire

    UTILISATION Connecter le chargeur xBase Deluxe à l’aide des pinces crocodiles à l’alimentation 11-15V DC. Faire attention aux polarités : rouge = + plus, noir = - moins. Un signal sonore indique que le chargeur est correctement connecté et l’écran de visualisation indique le menu de processus de charge. Si l’écran reste muet cela signifie que le chargeur n’est pas connecté...
  • Seite 30 NiCd-BATTERIES NiCd CHARGE Appuyer sur le bouton “BATT TYPE” jusqu’à ce que l’écran indique “NiCd”. Appuyer sur le bouton “INC” ou “DEC” pour obtenir “CHARGE” puis appuyer sur “ENTER” pour valider. Une fois validé, l’écran indique la capacité “CAP”. Appuyer maintenant sur les boutons “INC” or “DEC” pour sélectionner la capacité...
  • Seite 31 ACCUS LiION LiIo CHARGE Appuyer sur le bouton “BATT TYPE” jusqu’à ce que l’écran indique “LiIo”. Utiliser le bouton “INC” ou “DEC” pour obtenir “CHARGE” puis appuyer sur “ENTER” pour valider. Une fois validé, l’écran indique la capacité “C”. Appuyer maintenant sur les boutons “INC” or “DEC” pour sélectionner la capacité de votre batterie de 100 mAh à...
  • Seite 32 ACCUS LiPO The menu de sélection LiPo est identique au menu LiIon. La seule différence est la tension de charge par élément. TENSION PAR ÉLÉMENT: LiIon = 3,6 V/elt LiPo = 3,7 V/elt Le graphique ci-dessous indique le visuel de l’écran en fonctions des paramètres sélectionnés: Lipo CHARGE C=3000mAh 11.1Vp Lipo CHARGE...
  • Seite 33 ACCUS AU PLOMB PB CHARGE Appuyer sur le bouton “BATT TYPE” jusqu’à ce que l’écran indique “PB”. Appuyer ensuite sur le bouton “INC” ou “DEC” pour sélectionner “CHARGE” et valider avec “ENTER” Après validation l’écran indique le courant de charge “C” Sélectionner à l’aide des boutons “INC” ou “DEC” de 0,1 A à 5,0 A.
  • Seite 34 Vérifier la tension/élément LOW VOLTAGE défectueuse Verifier l’état du pack batterie CONTENU LIVRAISON xBase Deluxe 1 x Chargeur 1x manuel d’instructions RÉSERVES Les informations contenues dans cette notice peuvent être modifiées sans avis préalable. ANSMANN ENERGY ne se tient pas responsable d’accident, complaintes, directement ou indirectement lié à l’utilisation de ce chargeur ou a l’interprétation de ce manuel d’instructions.
  • Seite 35 NOTICE/NOTIZEN 1_manual_xbase_07-01.indd 35 1_manual_xbase_07-01.indd 35 11.01.2007 16:44:15 Uhr 11.01.2007 16:44:15 Uhr Prozessfarbe Schwarz Prozessfarbe Schwarz Downloaded from www.Manualslib.com manuals search engine...
  • Seite 36 ANSMANN ENERGY GMBH Industriestr. 10 •D-97959 Assamstadt •Germany e-Mail: hotline@ansmann-energy.com www.ansmann-energy.com 1_manual_xbase_07-01.indd 36 1_manual_xbase_07-01.indd 36 11.01.2007 16:44:16 Uhr 11.01.2007 16:44:16 Uhr Prozessfarbe Schwarz Prozessfarbe Schwarz Downloaded from www.Manualslib.com manuals search engine...
