Bedienungsanleitung
POWERBASE
Allgemeine Informationen
Sehr geehrter Kunde, vielen Dank, dass Sie sich für die Ladestation POWERBASE entschieden haben. Um den störungsfreien Betrieb
zu gewährleisten, sollten Sie die Bedienungsanleitung aufmerksam lesen, bevor Sie die POWERBASE in Betrieb nehmen.

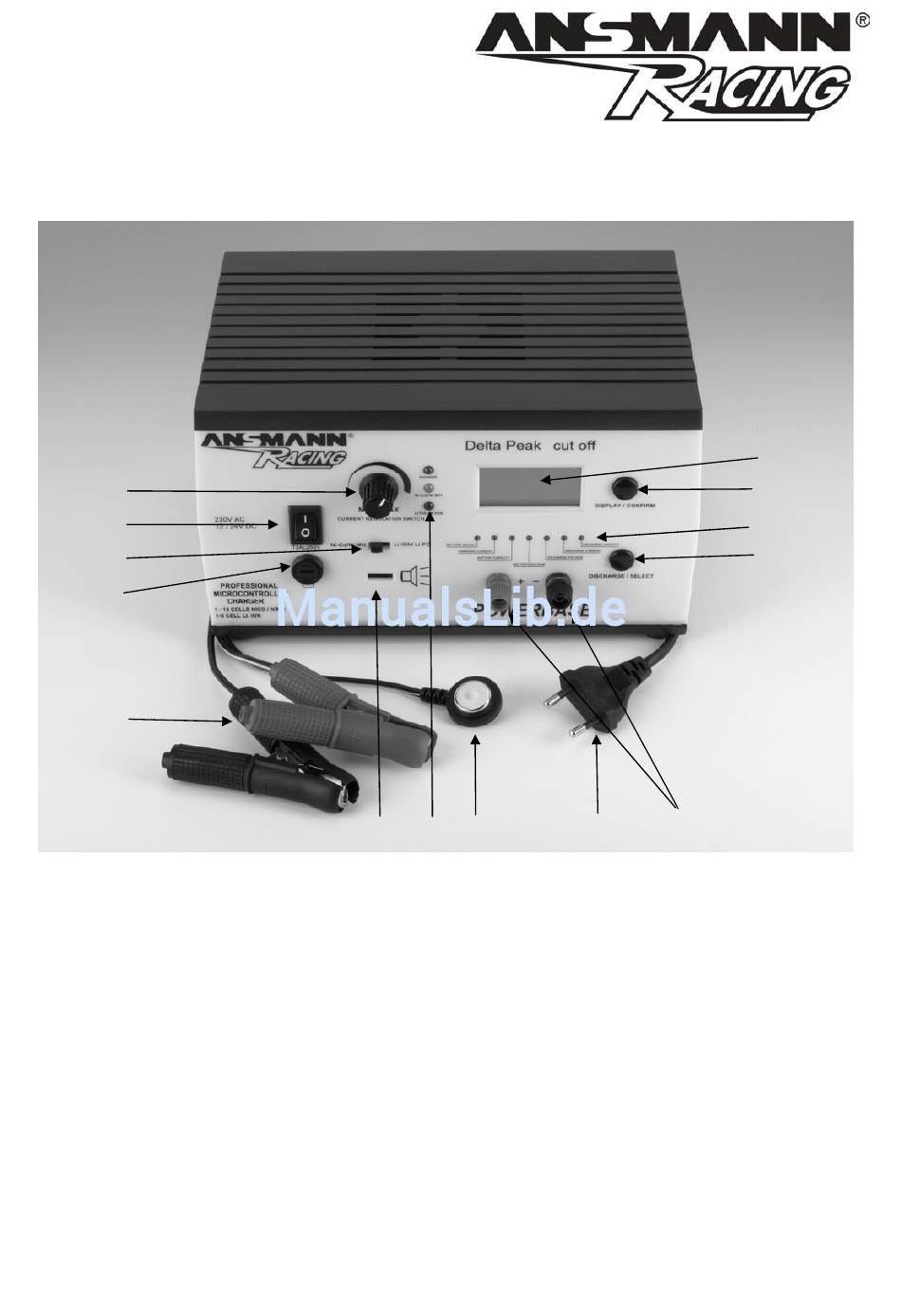

1. Bedienungselemente
1
2
3
4
5
1.
Drehregler für den Ladestrom
2.
Netzschalter
3.
Wahlschalter für Akkutyp (NiCd/NiMH oder LiPo/LiION)
4.
Netzsicherung T3A
5.
DC Eingangsklemmen 12...24V DC
6.
Summer
7.
LED Anzeigen für Netz und Ladung
8.
Temperatursensor für Akkupack
9.
AC Eingangsstecker 230V 50Hz
10. Ausgangsbuchsen
11. Taster für Entladung / Akkuerkennung
12. LED Modusanzeigen
•
BATTERY SELECT – Anzeige für Zellenzahl des
6
7
8
angeschlossenen Akkpacks oder AUTO Mode
•
CHARGING CURRENT – Anzeige des eingestellten
Ladestromes
•
BATTERY CAPACITY – Anzeige der eingeladenen
Akkukapazität
•
BATTERY VOLTAGE – Anzeige der Akkuspannung
•
DISCHARGE CURRENT – Anzeige des Entladestromes
•
DISCHARGE VOLTAGE – Anzeige der Entladespannung
•
DISCHARGE CAPACITY – Anzeige der entladenen
Kapazität
13. DISPLAY BUTTON/CONFIRM –Umschaltung des Displays
und Bestätigung der Einstellungen / Ladestart
14. LCD DISPLAY
- 1 -
14
13
12
11
10
9
