Gebrauchsanleitung für SIMATIC NET Industrial EthernetFastConnect Stripping Tool
Wir haben den Inhalt der Druckschrift auf Über-
Weitergabe sowie Vervielfältigung dieser Unterlage,
einstimmung mit der beschriebenen Werkzeug
Verwertung und Mitteilung ihres Inhalts nicht gestattet,
geprüft. Dennoch können Abweichungen nicht
soweit nicht ausdrücklich zugestanden.
ausgeschlossen werden, so daß wir für die
Zuwiderhandlungen verpflichten zu Schadenersatz. Alle
vollständige Übereinstimmung keine Gewähr
Rechte vorbehalten, insbesondere für den Fall der
übernehmen. Die Angaben in der Druckschrift
Patenterteilung oder GM-Eintragung.
werden jedoch regelmäßig überprüft. Notwendige
Korrekturen sind in den nachfolgenden Auflagen
enthalten. Für Verbesserungsvorschläge sind wir
Copyright © Siemens AG 2004
dankbar.
All Rights Reserved
Technische Änderungen vorbehalten.
Wichtiger Hinweis
Wir weisen darauf hin, daß der Inhalt dieser Betriebsanleitung nicht Teil einer früheren oder bestehenden Vereinbarung, Zusage
oder eines Rechtsverhältnisses ist oder diese abändern soll. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem
jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregel enthält. Diese vertraglichen
Gewährleistungsbestimmungen werden durch die Ausführungen dieser Betriebsanleitung weder erweitert noch beschränkt.
Wir weisen außerdem darauf hin, daß aus Gründen der Übersichtlichkeit in dieser Betriebsanleitung nicht jede nur erdenkliche
Problemstellung im Zusammenhang mit dem Einsatz dieses Werkzeugs beschrieben werden kann. Sollten Sie weitere
Informationen benötigen oder sollten besondere Probleme auftreten, die in der Betriebsanleitung nicht ausführlich genug
behandelt werden, können Sie die erforderliche Auskunft über die örtliche Siemens-Niederlassung anfordern.
WARNUNG !
Das in der Anleitung beschriebene Werkzeug ist nur für das Abisolieren der SIMATIC NET
Industrial Ethernet FastConnect Leitungen bestimmt. Bei anderweitiger Verwendung kann es
zu Unfällen oder zur Zerstörung von Werkzeug und Leitung kommen.
Das Werkzeug darf auf keinen Fall an Leitungen die unter Spannung stehen benutzt werden.
Anforderung an die Qualifikation des Personals
Qualifiziertes Personal im Sinne dieser Betriebsanleitung bzw. der Warnhinweise sind Personen, die mit
Aufstellung, Montage, Inbetriebsetzung und Betrieb dieses Produktes vertraut sind und über die ihrer Tätigkeit
entsprechenden Qualifikation verfügen und in erster Hilfe geschult sind.
_________________________________________________________________________________
We have checked the contents of this manual for
The reproduction, transmission or use of this document
agreement with this tool described. Since
or its contents is not permitted without express written
deviations cannot be precluded entirely, we cannot
authority. Offenders will be liable for damages. All rights,
guarantee full agreement. However, the data in this
including rights created by patent grant or registration of
manual are reviewed regularly and any necessary
a utility or design, are reserved.
corrections included in subsequent
editions.Suggestions for improvement are welcome.
Copyright © Siemens AG 2004
Technical data subject to change.
All Rights Reserved
Note
We would point out that the contents of this product documentation shall not become a part of or modify any prior or existing
agreement, commitment or legal relationship. The Purchase Agreement contains the complete and exclusive obligations of
Siemens. Any statements contained in this documentation do not create new warranties or restrict the existing warranty.
We would further point out that, for reasons of clarity, these operating instructions cannot deal with every possible problem
arising from the use of this device. Should you require further information or if any special problems arise which are not
sufficiently dealt with in the operating instructions, please contact your local Siemens representative.
WARNING !
The tool described in these instructions is intended only for stripping the insulation from
SIMATIC NET Industrial Ethernet FastConnect cables. Using the tool for any other purpose
can lead to injury or to damage of the tool or cable.
Under no circumstances must the tool be used on live cables.
Personnel qualification requirements
Qualified personnel as referred to in the operating instructions or in the warning notes are defined as persons who
are familiar with the installation, assembly, startup and operation of this product and who possess the relevant
qualifications for their work and have a First Aid qualification.
Copyright © 2004 Siemens AG
6GK1 901-1GA00
Gebrauchsanleitung für SIMATIC NET Industrial EthernetFastConnect Stripping Tool
für: 6GK1901-1FC.....
gelb
6GK1102-6A.....
HARTING Plugs (IP20/ IP65)
für: 6GK1901-1B.......
grün

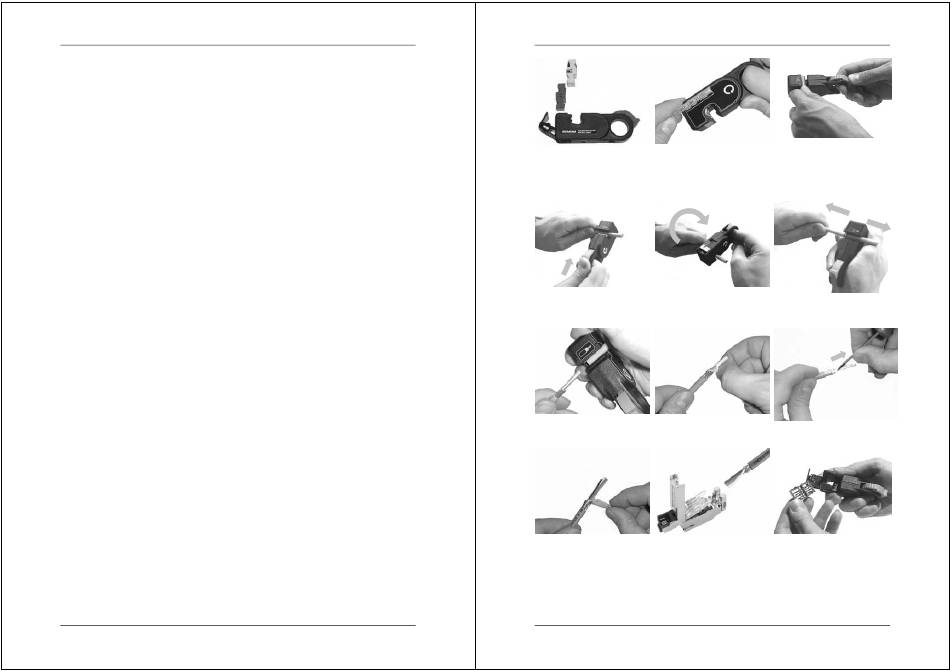

1. Setzen Sie die erforderliche
2. Nehmen Sie das Abisolierwerkzeug in
Messerkassette in das
die rechte Hand.
Abisolierwerkzeug ein.
3. Messen Sie die Leitungslänge durch
Bei Abisolierwerkzeugen, die mit
Anlegen der Leitung an die
gelber Messerkassette ausgeliefert
Maßschablone ab.Benutzen Sie den
wurden, ist nach dem Umbau die
Zeigefinger der linken Hand als
Schnitttiefe mit der mittleren
Anschlag.
Imbusschraube zu justieren!
5. Spannen Sie das Abisolierwerkzeug
6. Drehen Sie das Abisolierwerkzeug
bis zum Anschlag.
zum Abisolieren der Leitung bei
-PVC-Isolierung ca. 4 mal, bei
-PUR-Isolierung ca. 8 mal in
Pfeilrichtung.
8. Entnehmen Sie nach dem Entspannen
9. Falls beim Abisoliervorgang die weiße
des Werkzeugs die im Werkzeug
Füllmasse nicht mit entfernt wurde,
verbliebenen Leitungsreste.
entfernen Sie diese durch Abziehen
von Hand.
11. Ziehen Sie die Schutzfolie von den
12. Befolgen Sie zur Montage der Leitung
Adern ab.
die ihrem Stecker bzw. Outlet
beiliegenden Montageanleitung.
Weitere Informationen zum Netzaufbau finden Sie im SIMATIC NET TP und FO Netzhandbuch
Copyright © 2004 Siemens AG
6GK1 901-1GA00
4. Legen Sie das abgemessene
Leitungsende in das Abisolierwerkzeug.
Anschlag für die Leitungslänge ist der
Zeigefinger der linken Hand.
7. Ziehen Sie das Abisolierwerkzeug im
geschlossenen Zustand mit den Mantel-
und Schirmresten vom Leitungsende ab.
10. Die Schutzfolie läßt sich leichter
entfernen, wenn Sie diese zwischen den
Adern mit einem Schraubenzieher
anritzen.
13. Erneuern Sie die Messerkassette nach
ca:
- 1500 Arbeitsgängen bei Leitungen
mit PVC Außenmantel
- 150 Arbeitsgängen bei Leitungen
mit PUR Außenmantel
Bestellnummern für Messerkassetten:
grün: 6GK1901-1GB01
gelb: 6GK1901-1GB00
